HT26 100mv Capteur de pression piézoresistif au silicium avec élément de silicium diffusé hautement stable
Product Details
| Matériel: | autres | Plage minimale: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 30 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT26 | Très haut: | 11.2mm |
| Huile de pétrole: | silicium de diffusion | Le fil: | Je ne veux pas. |
| Mettre en évidence |
Capteur de pression piézo-résistant au silicium de 100mV,Capteur de pression piézo-résistant au silicium diffusé |
||
Product Description

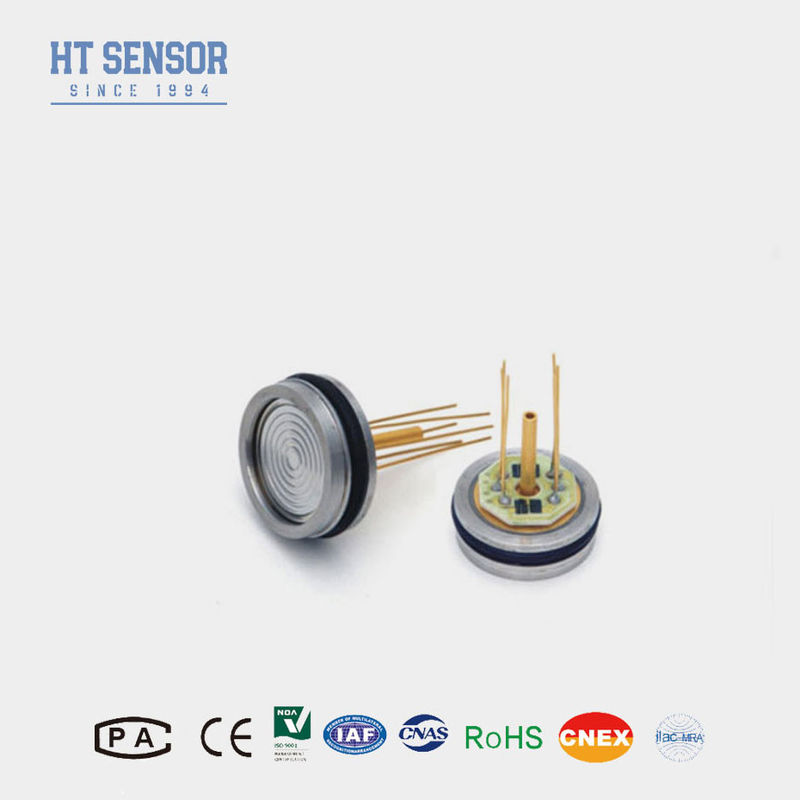

HT26 Capteur de pression de silicium diffus Capteur de pression piézoresistif
Introduction du capteur de pression en silicium:
Le noyau du capteur de pression piézorésistif en silicium HT26 est constitué d'un élément de silicium diffus très stable, de petit profil, compatible avec les supports,un détecteur de pression en silicium piézorésistif emballé dans un boîtier en acier inoxydable 316LLe HT26 compensé est offert dans un emballage soudable ou avec une variété de raccords filetés tels que 1/4 et 1/8NPT, 1/4BSP ainsi que des raccords de processus personnalisés.
Caractéristiques du produitdétecteur de pression en silicium:
1.Petit profilé
2.Utilisation de circuits à film épais pour la compensation de température et le point zéro
correction
3- Une fiabilité, une répétabilité et une stabilité exceptionnelles
4. hauteur de 7 mm, personnalisable
Applicationsd'une épaisseur d'environ 50 mm:
1.Instruments médicaux
2.Contrôle des processus
3.Mesures des eaux douces et des eaux usées
4.Mesure des gaz sous vide partiel
5Systèmes de niveau de réservoir (RV et industriel)
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typique | Je suis désolée. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Remarque:
1Paramètre supérieur dans les conditions suivantes:Alimentation: 1,5 mA Température: 25°C
2. Mesurée au vide pour l'absolu (A), ambiante pour le gauge (G).
3Le mieux est une ligne droite.
4. au-dessus de la plage de température compensée par rapport à 25°C.
5. Résistance à la charge pour réduire les erreurs de mesure dues à la charge de sortie.
6 Pression maximale pouvant être appliquée à un transducteur sans rupture de l'élément de détection ou du transducteur.
Connexion électrique et compensation
FQA:
1Q: Quelles sont les caractéristiques de votre capteur de pression?
R: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 12 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
