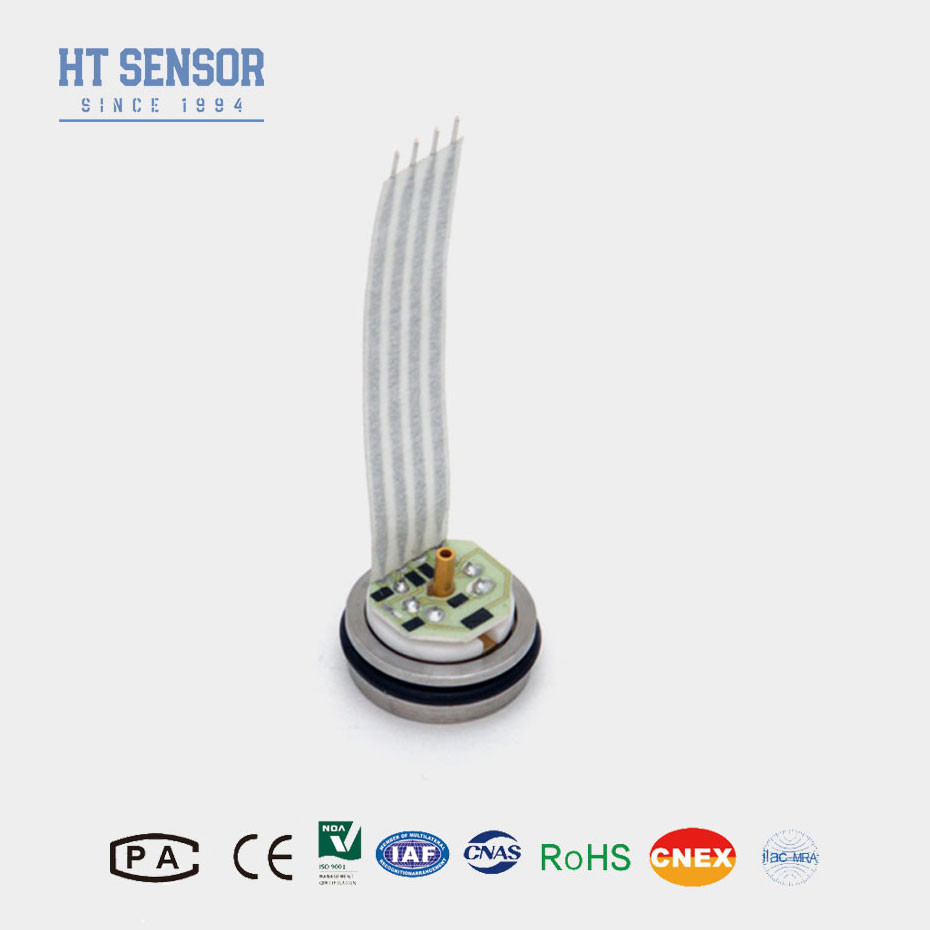

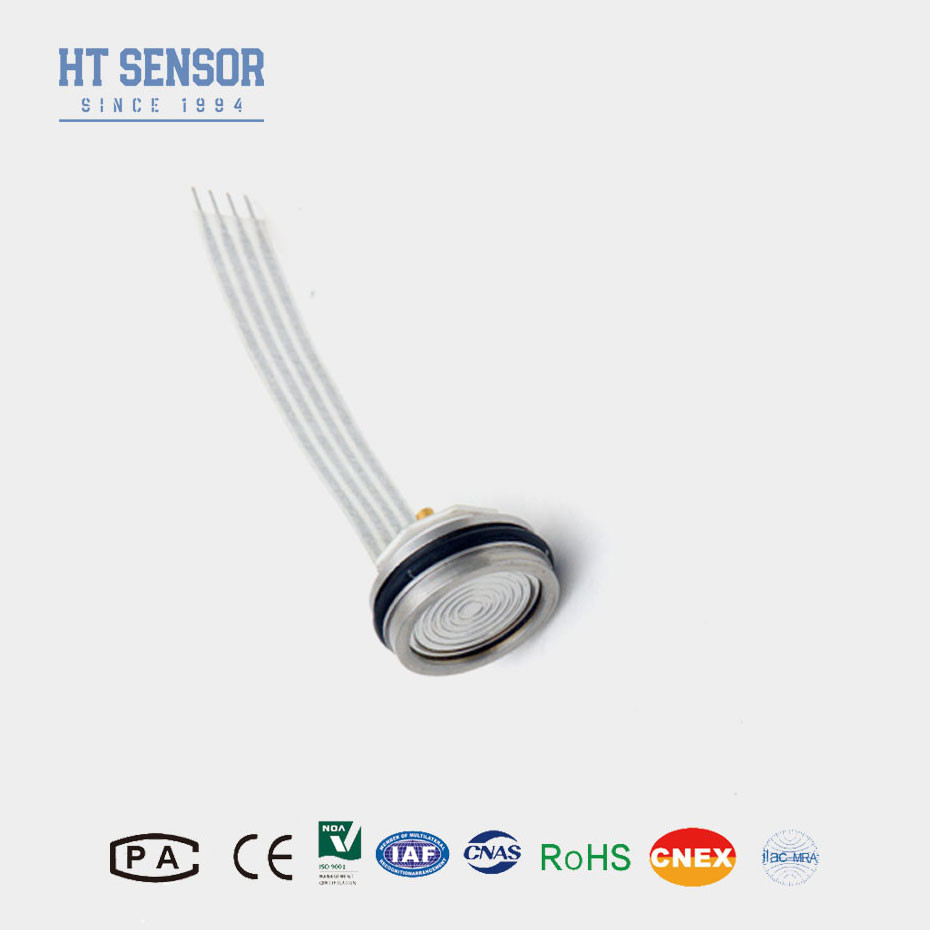

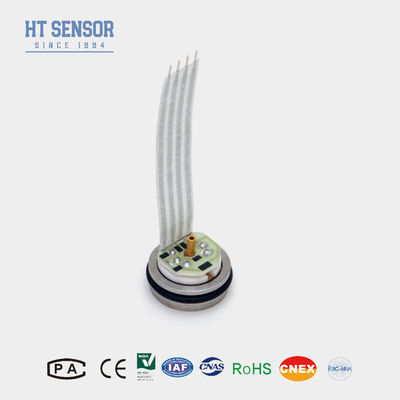

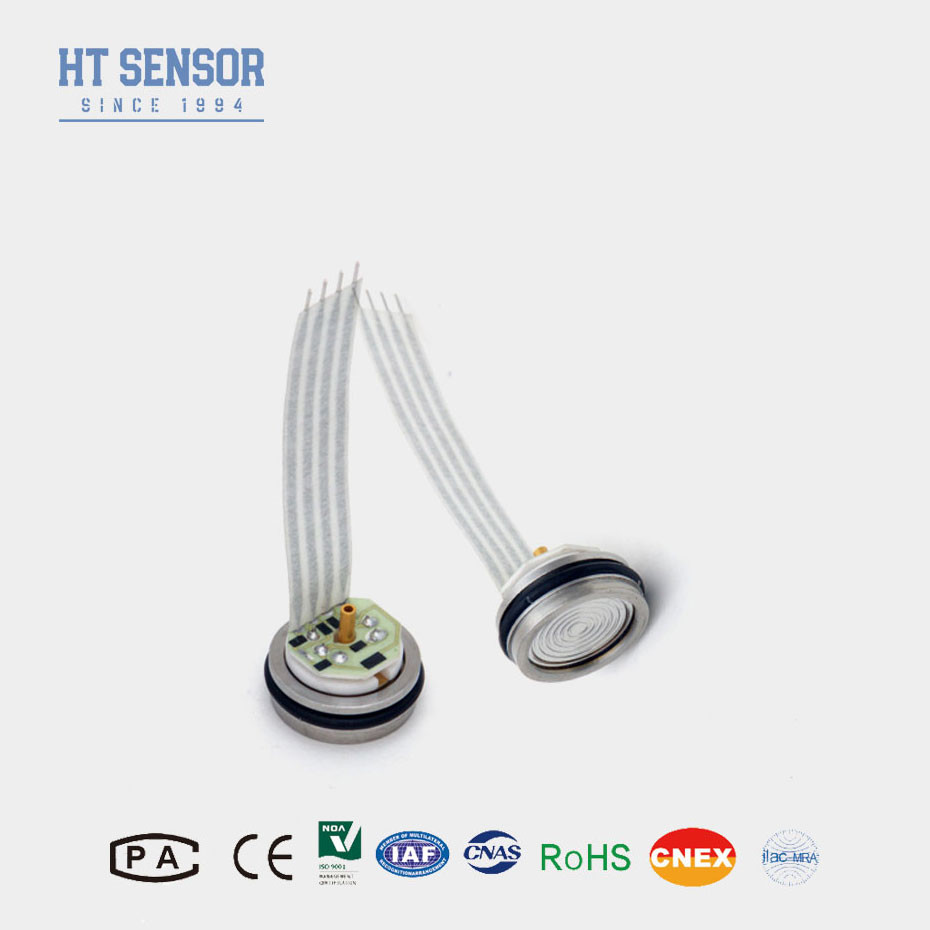

HT26 1.5mA 100mv Capteur de pression piézoresistif au silicium avec fil de silicone à quatre couleurs sélectionnable
Détails du produit
| Matériel: | autres | Plage minimale: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 30 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT26 | Très haut: | 11.2mm |
| Huile de pétrole: | silicium de diffusion | Le fil: | Je ne veux pas. |
| Mettre en évidence |
1Capteur de pression piézo-résistant au silicium de 0,5 mA |
||
Description du produit
HT26 Capteur de pression de silicium diffus Capteur de pression piézoresistif
Introduction du capteur de pression en silicium:
Le noyau du capteur de pression piézorésistif en silicium HT26 est constitué d'un élément de silicium diffus très stable, de petit profil, compatible avec les supports,un détecteur de pression en silicium piézorésistif emballé dans un boîtier en acier inoxydable 316LLe HT26 compensé est offert dans un emballage soudable ou avec une variété de raccords filetés tels que 1/4 et 1/8NPT, 1/4BSP ainsi que des raccords de processus personnalisés.
Caractéristiques du produitdétecteur de pression en silicium:
1. Petit profil
2.Utilisation de circuits à film épais pour la compensation de température et le point zéro
correction
3- Une fiabilité, une répétabilité et une stabilité exceptionnelles
4. hauteur de 7 mm, personnalisable
Applicationsd'une épaisseur d'environ 50 mm:
1.Traitement de l'eau et des eaux usées: surveillance des niveaux dans les réservoirs, puits et réservoirs.
2Traitement chimique: Mesure des niveaux de divers produits chimiques dans les réservoirs de stockage.
3.Réservoirs industriels: adaptés à la surveillance du niveau du carburant, du pétrole et d'autres liquides.
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typique | Je suis désolée. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C
Connexion électrique et compensation
