11Capteur de pression au silicium de longueur de 0,2 mm pour les applications de la métallurgie pétrolière, chimique et hydrologique
Détails du produit
| Matériel: | autres | Plage minimale: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 30 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT26 | Très haut: | 11.2mm |
| Huile de pétrole: | silicium de diffusion | Le fil: | Je ne veux pas. |
| Mettre en évidence |
Capteur de pression de silicium chimique pétrolier,11Capteur de pression au silicium de 0,2 mm |
||
Description du produit

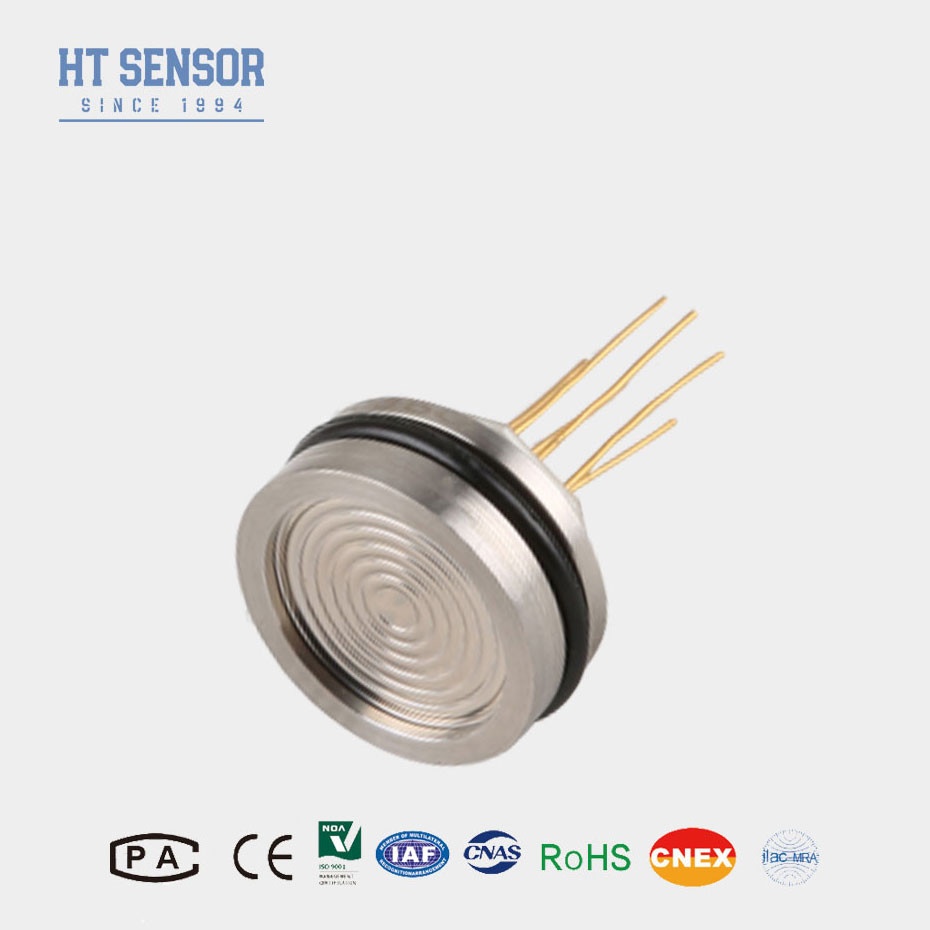

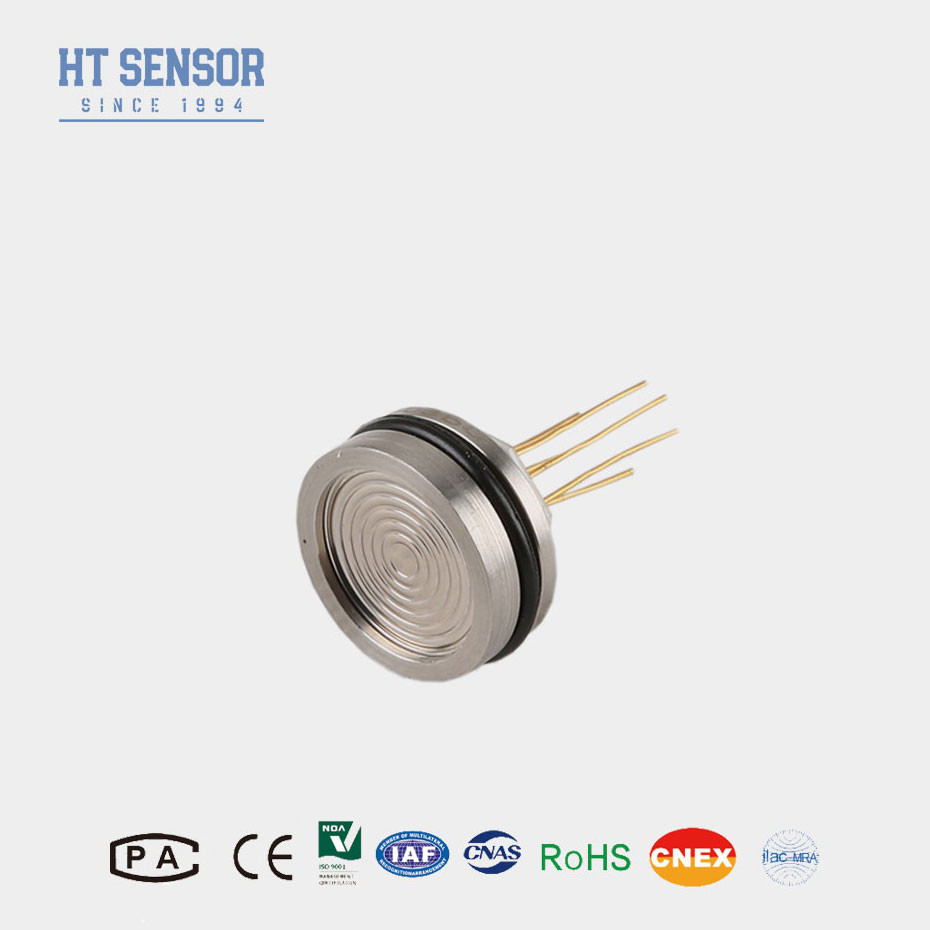

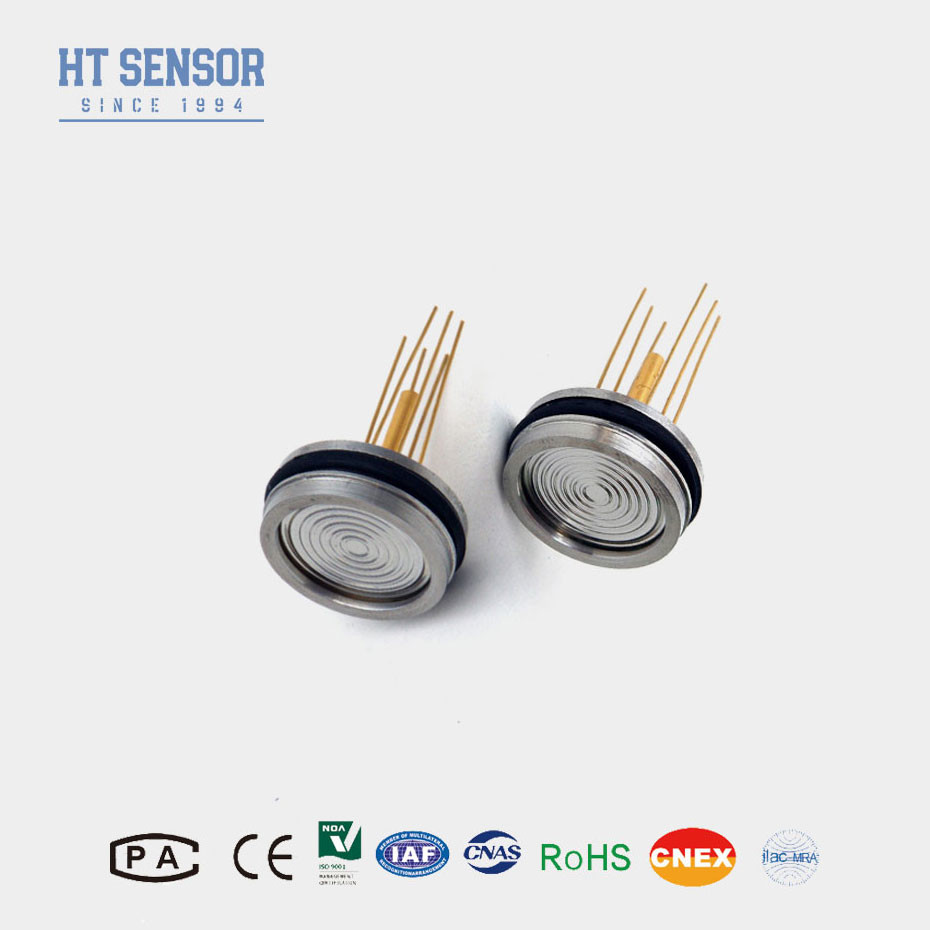

HT26 Capteur de pression de silicium diffus Capteur de pression piézoresistif
Introduction du capteur de pression en silicium:
Le noyau du capteur de pression piezoresistif en silicium HT26 est constitué d'un élément de silicium diffus hautement stable.La pression différentielle du milieu de mesure est transmise au diaphragme en silicium par un diaphragme isolant de 316L et une huile de silicium scellée.Le capteur de pression HT26 est équipé d'un anneau O pour l'étanchéité à la pression.Il est facile à installer..
Caractéristiques du produitdétecteur de pression en silicium:
1.Utilisation de technologies de pointe et d'un boîtier en acier inoxydable 316L, ainsi que de matériaux tels que le titane et le Hastelloy pour le diaphragme
2.Utilisation de circuits à film épais pour la compensation de température et le point zéro
correction
3- Une fiabilité, une répétabilité et une stabilité exceptionnelles
4. hauteur de 7 mm, personnalisable
Applicationsd'une épaisseur d'environ 50 mm:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec compatibilité en acier inoxydable 316L
2Appliqué dans divers sites de processus industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3Utilisé dans les industries maritimes et aéronautiques
4.Appareils de commande hydraulique ou pneumatique
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typique | Je suis désolée. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C
Connexion électrique et compensation
FQA:
1Q: Quelles sont les caractéristiques de votre capteur de pression?
R: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
