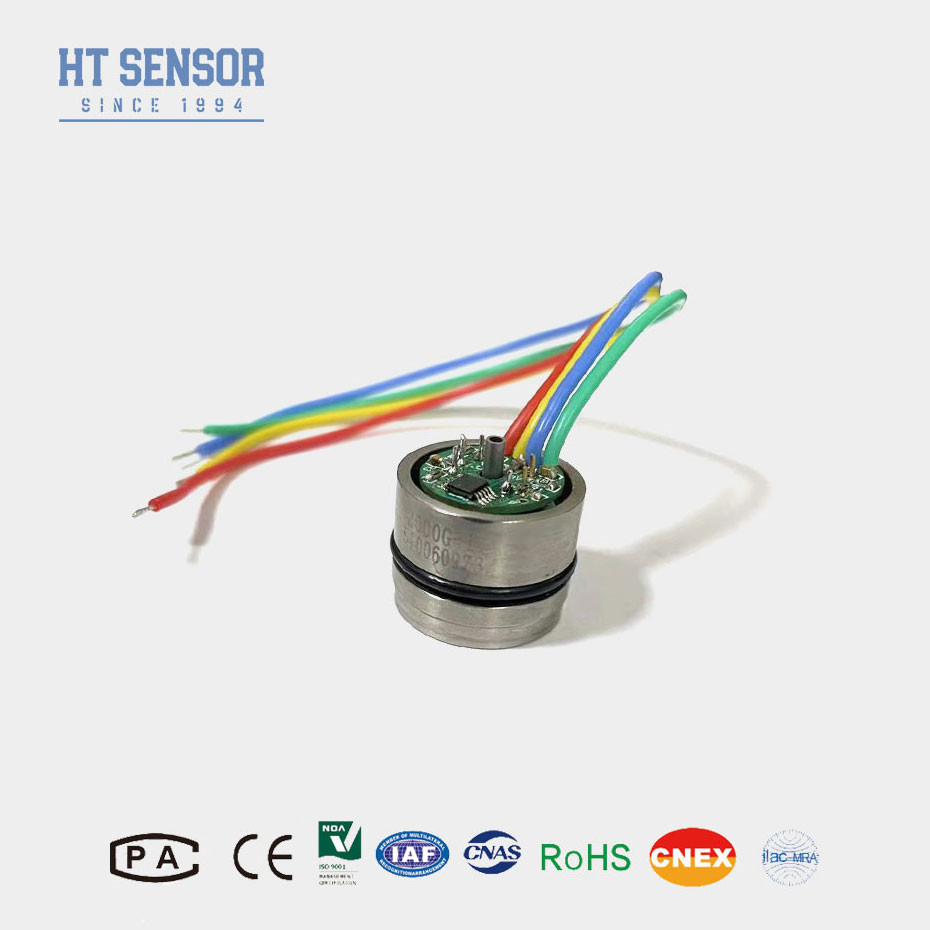

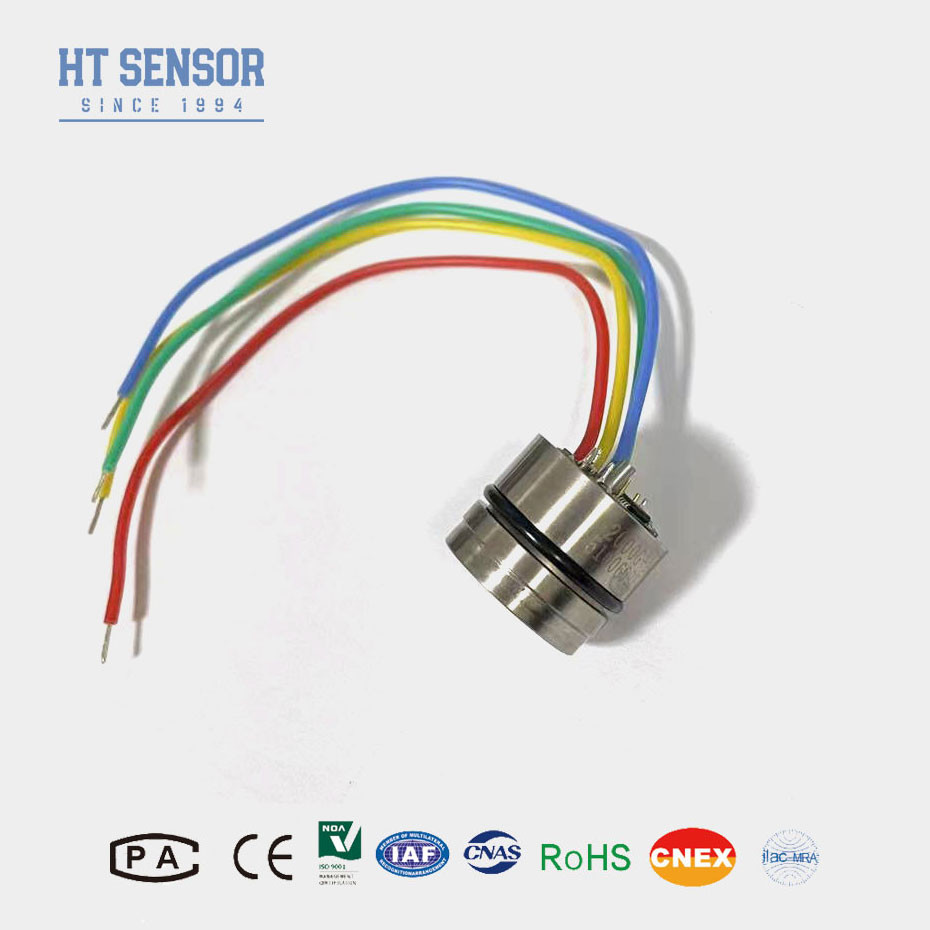

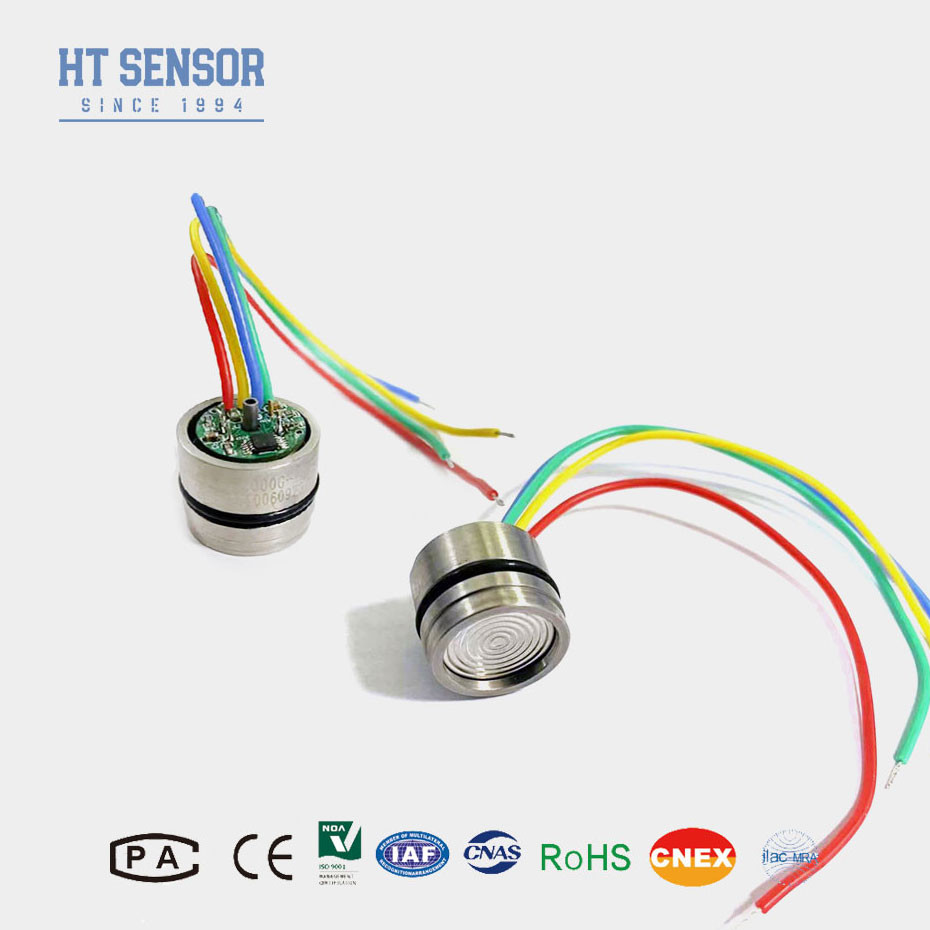

Capteur de pression de silicium diffusé de 19 mm 1,5 mA 100 mv
Product Details
| Matériel: | autres | Plage minimale: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 30 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT19 | Très haut: | 12 mm |
| Huile de pétrole: | silicium de diffusion | Le fil: | Je ne veux pas. |
| Mettre en évidence |
Capteur de pression de silicium diffus,1Capteur de pression au silicium de 0,5 mA |
||
Product Description
Capteur de pression de silicium diffus de 19 mm Capteur de pression piézorésistif
Introduction du capteur de pression en silicium:
HT19 capteur de pression en silicium piézorésistif, dont le composant principal est un élément de détection en silicium diffus à haute stabilité.Le paquet de détection utilise de l'huile de silicone pour transférer la pression d'un diaphragme en acier inoxydable 316L à l'élément de détectionIls disposent d'une variété de connexions de pression pour permettre leur utilisation dans une large gamme d'équipements OEM (Original Equipment Manufacturer).
les applications où des liquides ou des gaz corrosifs sont surveillés.
Caractéristiques du produitdétecteur de pression en silicium:
• les personnes âgéesPetite taille
• Technologie des semi-conducteurs fiable
• Étalonnage et compensation de température
• Pressions absolues et mesures
• Capteurs isolés compatibles avec le vide
• Faible coût
Applicationsd'une épaisseur d'environ 50 mm:
2Systèmes de contrôle des processus
3Automatisation industrielle et contrôle des écoulements
4. étalonneurs de pression
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typique | Je suis désolée. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C
Dimension
FQA:
1Qu'est-ce qu'un capteur de pression?
Un capteur de pression est un dispositif qui mesure la pression des gaz ou des liquides.Il convertit la pression physique en un signal électrique qui peut être lu et traité par les systèmes de contrôle ou les équipements de surveillance..
2Comment fonctionne un capteur de pression?
Les capteurs de pression fonctionnent en utilisant différentes technologies, telles que des éléments piézorésistifs, capacitifs ou piézoélectriques, pour détecter les changements de pression.il provoque un changement des propriétés physiques de l'élément de détection, qui est ensuite converti en un signal électrique proportionnel à la pression.
3Quels sont les types de capteurs de pression?
Capteurs de pression piézorésistifs: utiliser l'effet piézorésistif dans des matériaux comme le silicium pour mesurer la pression.
Sensors de pression capacitifs: mesurent les changements de capacité causés par la déformation d'un diaphragme sous pression.
Capteurs de pression piézoélectriques: utiliser des matériaux qui génèrent une charge électrique en réponse à une contrainte mécanique appliquée.
Capteurs de pression optiques: utilisent la modulation lumineuse pour mesurer les changements de pression.
Sensors de pression résonante: Mesurer la pression en détectant les changements de fréquence de résonance d'un élément de détection.
4Quelle est la différence entre les capteurs de pression absolue, gauge et différentielle?
Capteurs de pression absolue: mesurer la pression par rapport à un vide parfait.
Sensors de pression: mesurer la pression relative à la pression atmosphérique.
Sensors de pression différentielle: mesurer la différence entre deux points de pression.
5Quels facteurs dois-je prendre en considération lors du choix d'un capteur de pression?
