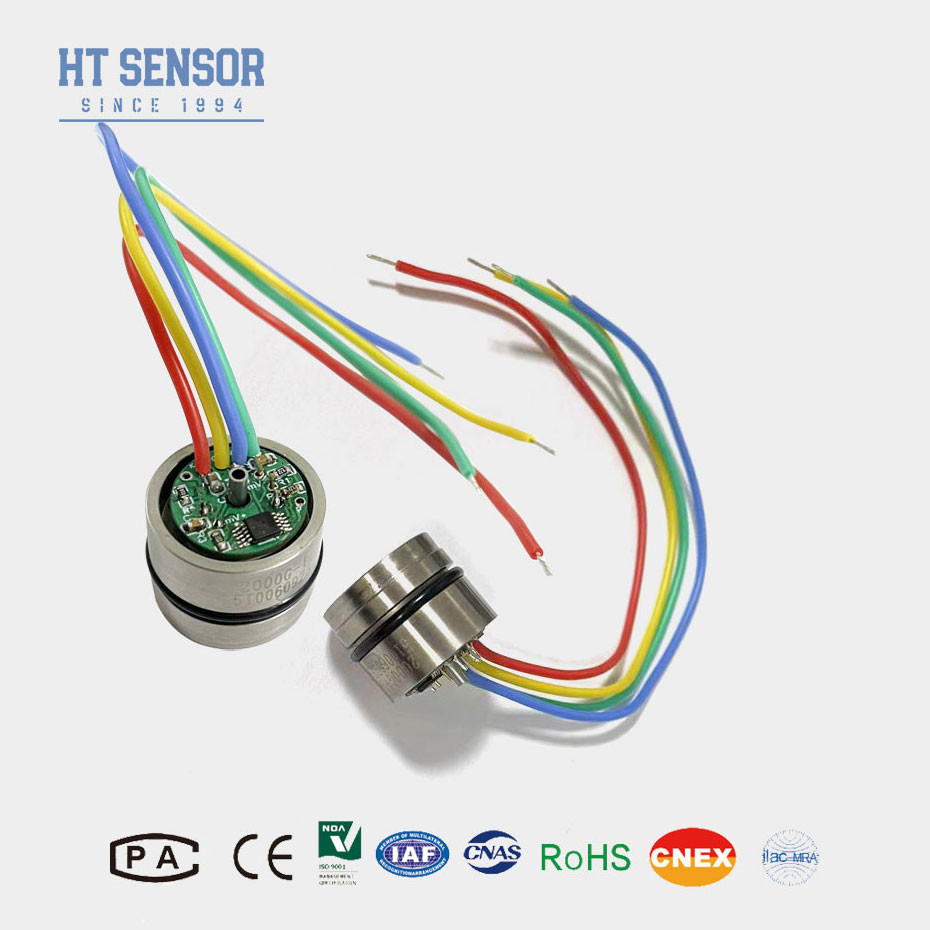

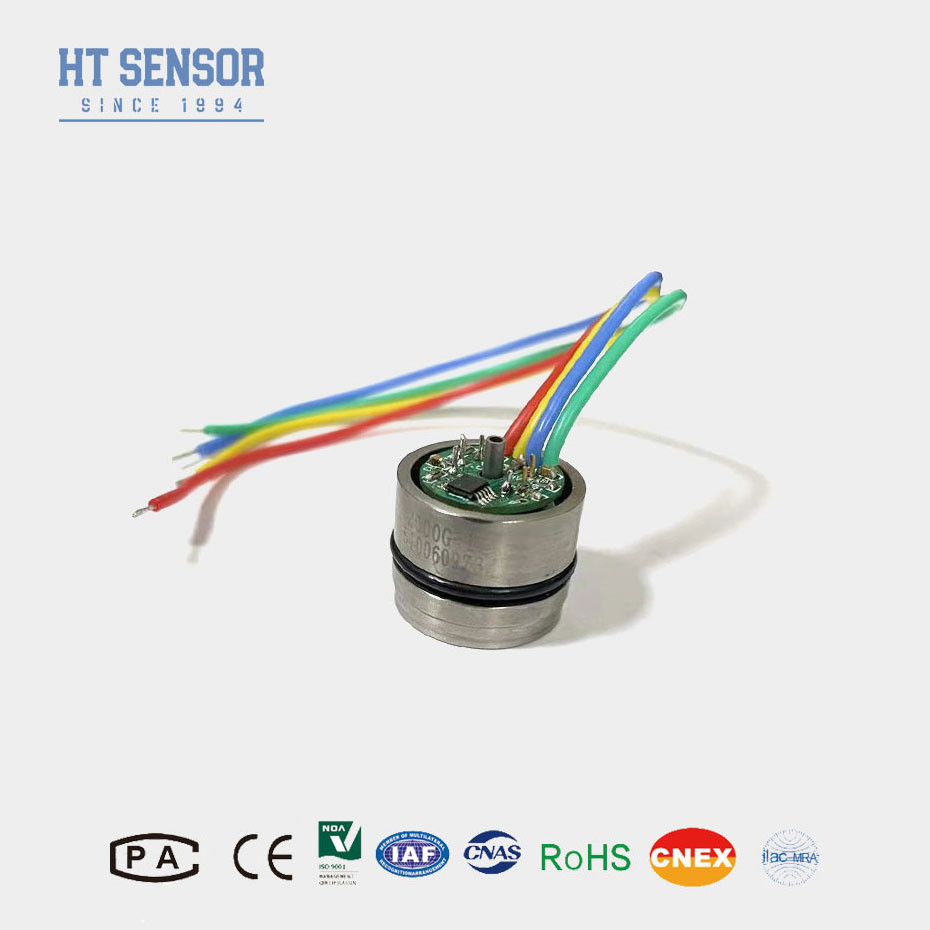

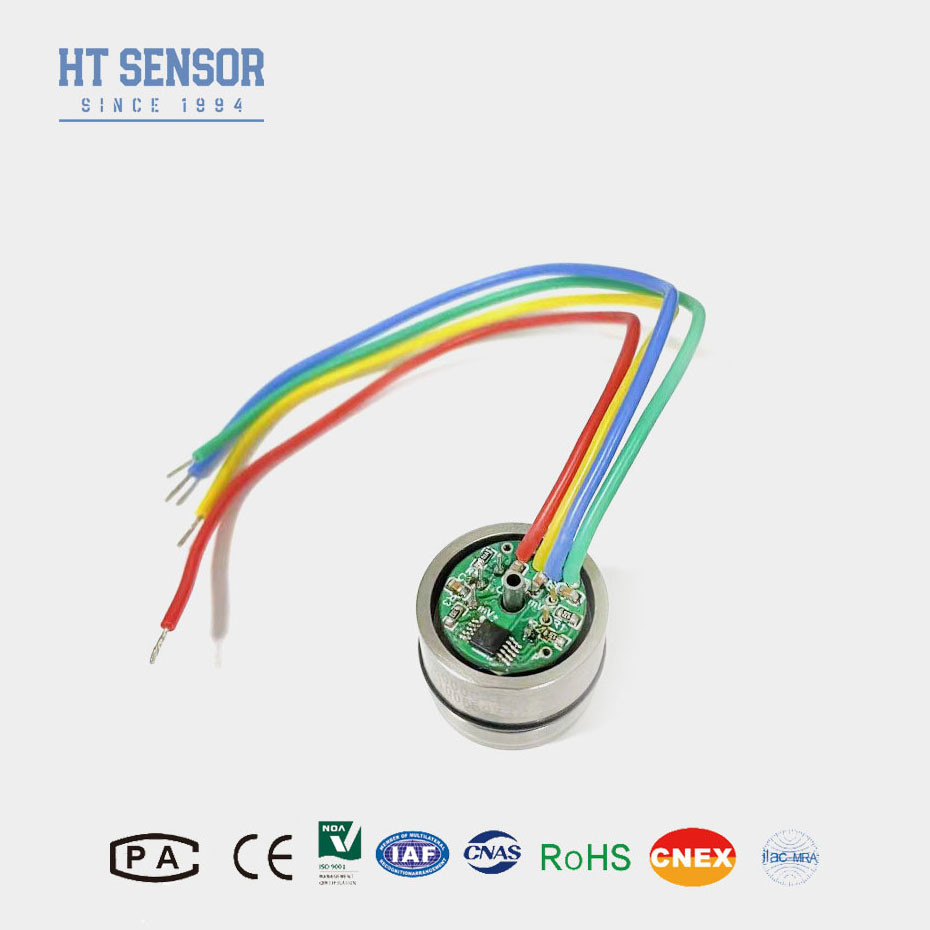

Capteur de pression de silicium diffus de 19 mm Capteur de pression piézorésistif
Introduction du capteur de pression en silicium:
HT19 capteur de pression en silicium piézorésistif, dont le composant principal est un élément de détection en silicium diffus à haute stabilité.Le paquet de détection utilise de l'huile de silicone pour transférer la pression d'un diaphragme en acier inoxydable 316L à l'élément de détectionLe capteur de pression piezoresistif adopte une puce de pression de silicium de pointe internationale avec une grande stabilité et une grande précision, adopte une base de frittage avec une conception de contrainte optimisée et est produit par SMT.,En outre, le dépistage de l'infection par les produits chimiques et chimiques peut être effectué par des procédés tels que le soudage au fil d'or, le soudage au diaphragme, l'huile sous vide, le soulagement des contraintes du cycle de pression, le vieillissement à haute température, la compensation de la température et d'autres procédés.expérience de production et innovation technologique, les produits ont une excellente stabilité et des performances, et sont largement reconnus par les utilisateurs.
Caractéristiques du produitdétecteur de pression en silicium:
- Large plage de mesure: 0 à 10 KPa à 100 MPa
- Pour les appareils à sous-système, les caractéristiques suivantes doivent être respectées:
- Montage à anneaux O
- Haute précision et stabilité
Applications d'une épaisseur d'environ 50 mm:
- Pression de mesure du gaz et du liquide
- Exploitation pétrolière
- L'approvisionnement en eau et en chaleur de la ville
- Système de contrôle de processus
- Inspection de l'aviation et de la navigation
- Pression hydraulique
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typique |
Je suis désolée. |
Unités |
| Pression Non linéaire |
± 0.15
|
± 0.3 |
% F.S. |
| Répétabilité sous pression et hystérésis |
0.02 |
0.05 |
% F.S. |
| Sortie nulle |
0 ± 1 |
0 ± 2 |
MV |
| Sortie de la portée |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
MV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
MV |
| Erreur de température nulle |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Température d'erreur |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Pression de preuve |
3X Dimension nominale ou 120 MPa, selon la valeur inférieure |
Je vous en prie. |
| Plage de température de fonctionnement |
- 20 à 80 |
°C |
| Plage de température compensée |
La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: |
°C |
| Plage de température de stockage |
-40 à 125 |
°C |
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C
Dimension
Nom de l'organisme:
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier du transmetteur pendant l'assemblage pour atteindre l'étanchéité à l'air requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter les dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau réel pour une référence.
FQA:
1Q: Quelles sont les caractéristiques de votre capteur de pression?
R: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
