Introduction:

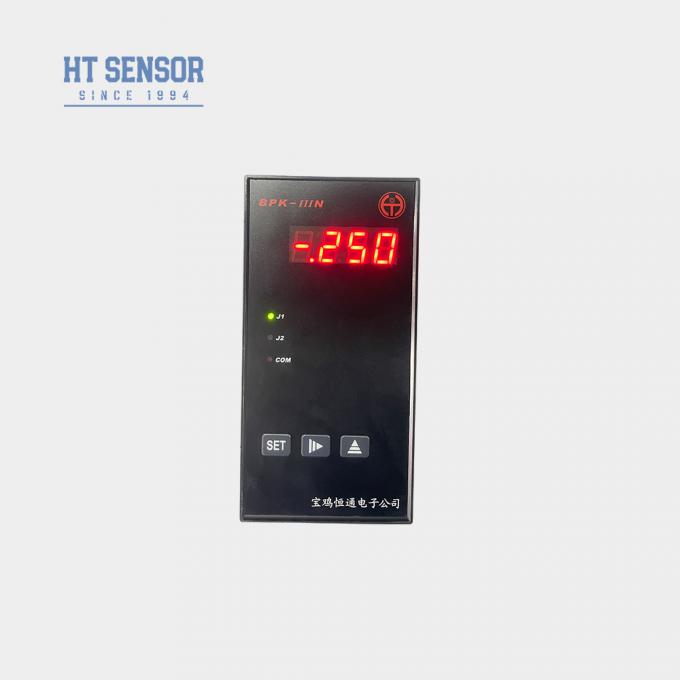

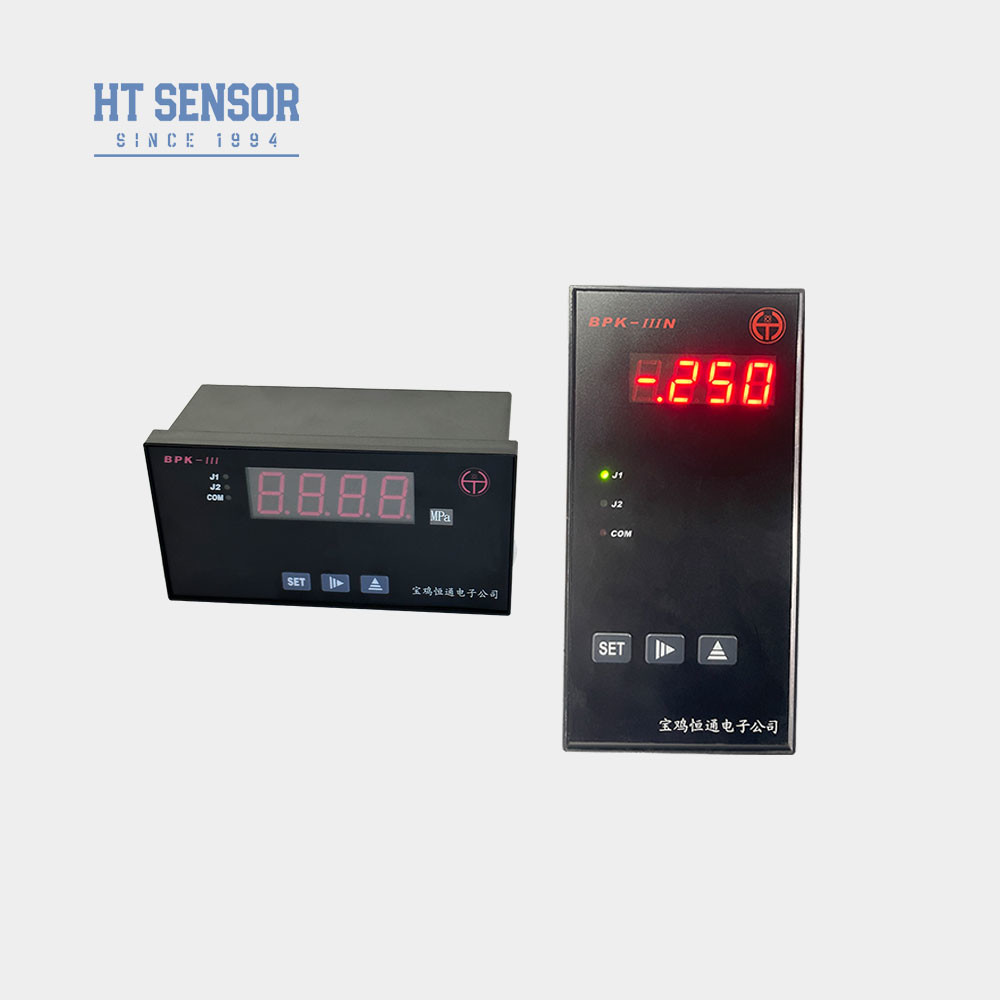

Les contrôleurs de la série BPK-III sont équipés de fonctions d'affichage, de contrôle et de transmission, et ont été largement utilisés dans diverses applications de contrôle automatique.
1. Prise en charge d'une large gamme de signaux d'entrée tels que RTDS, thermocouples ou signaux standard (voir tableau).
2. Sortie de transmission isolée avec résolution de 12 bits permettant des réglages de portée personnalisables.
3. Deux sorties de relais qui prennent en charge les types d'action d'alarme haut/bas, haut/haut-haut ou bas/bas-bas.
Spécification
1. tension d'alimentation: 220 VAC(±10%);
2Température ambiante: 0 à 50 °C; humidité relative: ≤ 85%Gas non corrosif
3. Signal d' entrée, portée d' affichage et paramètres pertinents: (voir tableau 1)
Tableau 1
| Code du signal d'entrée |
Signaux d'entrée |
Portée de l'affichage |
Résolution |
Précision |
Impédance d'entrée |
| 00 |
T TC |
0 à 400 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 01 |
R TC |
0 à 1600 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 02 |
J TC |
0 à 1200 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 03 |
Le nombre de fois où les données sont utilisées |
0 à 2300 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 04 |
B TC |
350 à 1800 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 05 |
S TC |
0 à 1600 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 06 |
K TC |
0 à 1300 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 07 |
E TC |
0 à 900 °C |
1°C |
00,2% |
Une centaine de milliers. |
| 08 |
Pt100 RDT |
- 200 à 600 °C |
0.1 °C |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
- 50,0 à 150,0 oC |
0.1 °C |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω de pression à distance |
La limite de portée inférieure et supérieure peut être fixée de -1999 à 9999 |
La portée de l'affichage est continue de -1999 à 9999 à l'aide d'un échantillon A/D de 16 bits |
00,2% |
(0,2 mA) |
| 11 |
Diviseur de courant de 0 à 75 mV |
00,1% |
Une centaine de milliers. |
| 12 |
0 à 30 mV |
00,1% |
Une centaine de milliers. |
| 13 |
Signal standard de 0 à 5 V |
00,1% |
Une centaine de milliers. |
| 14 |
Signal standard de 1 à 5 V |
00,1% |
Une centaine de milliers. |
| 15 |
Signal standard de 0 à 10 V |
00,1% |
Une centaine de milliers. |
| 16 |
Signal standard de 0 à 10 mA |
00,1% |
20Ω |
| 17 |
Signal standard de 0 à 20 mA |
00,1% |
20Ω |
| 18 |
Signal standard de 4 à 20 mA |
00,1% |
20Ω |
4.Sortie de courant analogique et paramètres connexes: (voir tableau 2)
Tableau 2
| Signal de sortie de transmission |
Courant de sortie |
Portée de la transmission |
Voltage isolé |
Je suis désolée.
résolution |
Précision |
Capacité de charge |
Voltage en circuit ouvert |
| 00 |
4 à 20 mA |
Transmettre des données dans la portée au signal de courant standard |
Unité de régulation |
12 bits |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 à 20 mA |
Ce produit est uniquement fabriqué en signaux de courant de sortie de 4 ~ 20mA ou 0 ~ 20mA.Il peut être personnalisé à partir du fabricant ou auto-connecté 250 ou 500 ohm résistance pour 1 ~ 5V ou 0 ~ 5V, 0 ~ 10V de tension et de résistance (note: la précision de la résistance affecte directement la précision de la tension de sortie de transmission).
5.Rcapacité de contact de sortie: (voir tableau 3)
Tableau 3
| |
250 V ou 120 V |
120 V ou 48 V |
Pour les appareils électroniques |
Durée de vie du relais |
| AC |
DC |
AC |
DC |
AC |
DC |
> 100000 fois |
| Courant maximal (charge résistive) |
3A |
2A |
4A |
3A |
5A |
4A |
| Max. courant (charge inductive) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6- Je vous en prie.puissance externe DC24V/30mAIl peut alimenter l'émetteur.
7Avec.fonction de compensation automatique de la températurepourdétecteur de thermocouple.
8Avec.fonction de protection contre la déconnexion.
| Modèle |
Dimension du contour |
Dimension de sortie du panneau ((mm) |
Nom de l'entreprise |
| BPK-IIIS |
160×80×80 (horizontale) |
152Un point nul.8× 76Un point nul.7 |
|

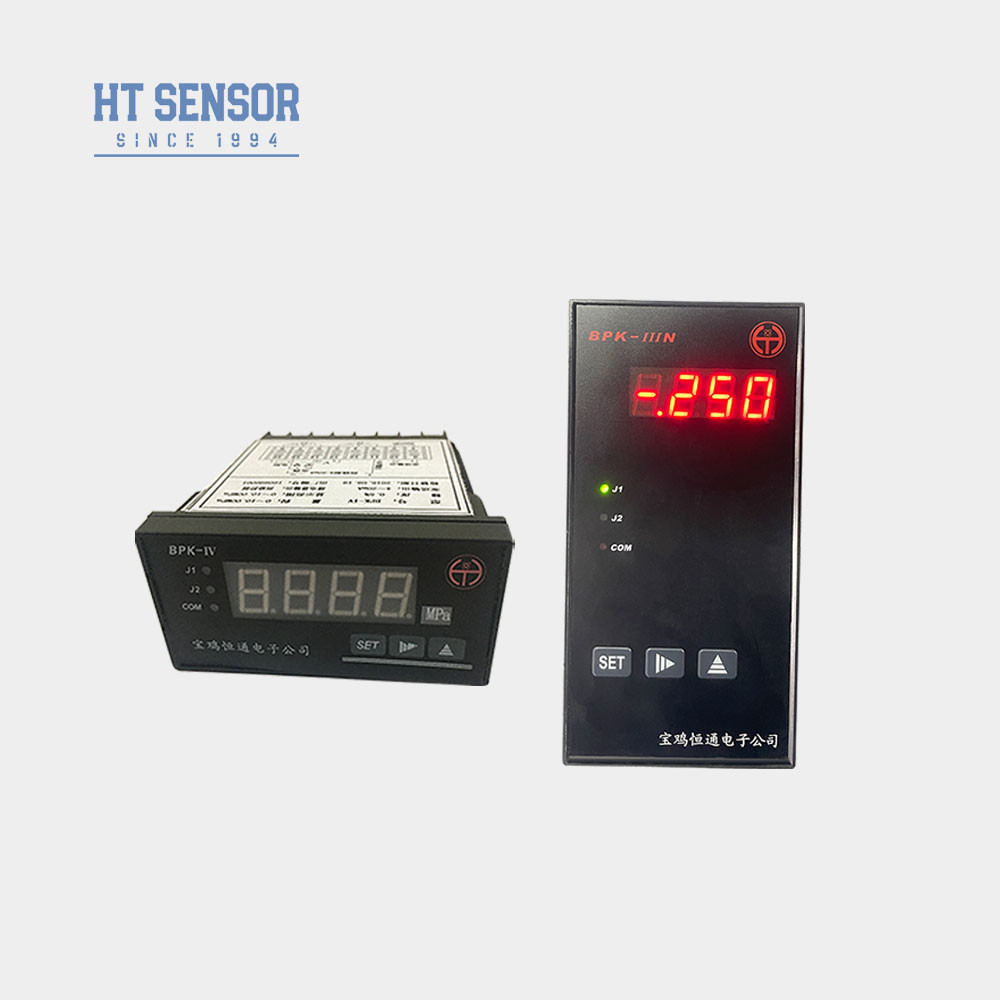

| BPK-IV |
96×48×112 (horizontalement) |
92Un point nul.7× 44Un point nul.5 |
|
| Le groupe BPK-IIIN |
Le nombre d'étoiles est le nombre d'étoiles de la série. |
76Un point nul.7×152Un point nul.8 |
|
| Le groupe de contrôle de l'émission |
Le nombre de points de contact doit être le même que le nombre de points de contact. |
44Un point nul.5× 92Un point nul.7 |
|
| Le groupe de contrôle de l'émission |
96×96×112 (carré) |
92Un point nul.7× 92Un point nul.7 |
|
| Le groupe BPK-IIIF2 |
48×48×108 (quadré) |
44Un point nul.5× 44Un point nul.5 |
Avec lampe d'alarme J2 sans relais J2 |
| Les produits de base doivent être présentés dans le dossier de référence. |
72 × 72 × 112 |
67Un point nul.7× 67Un point nul.7 |
|
