Aperçu > Produits> Capteur de pression de silicium> Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales

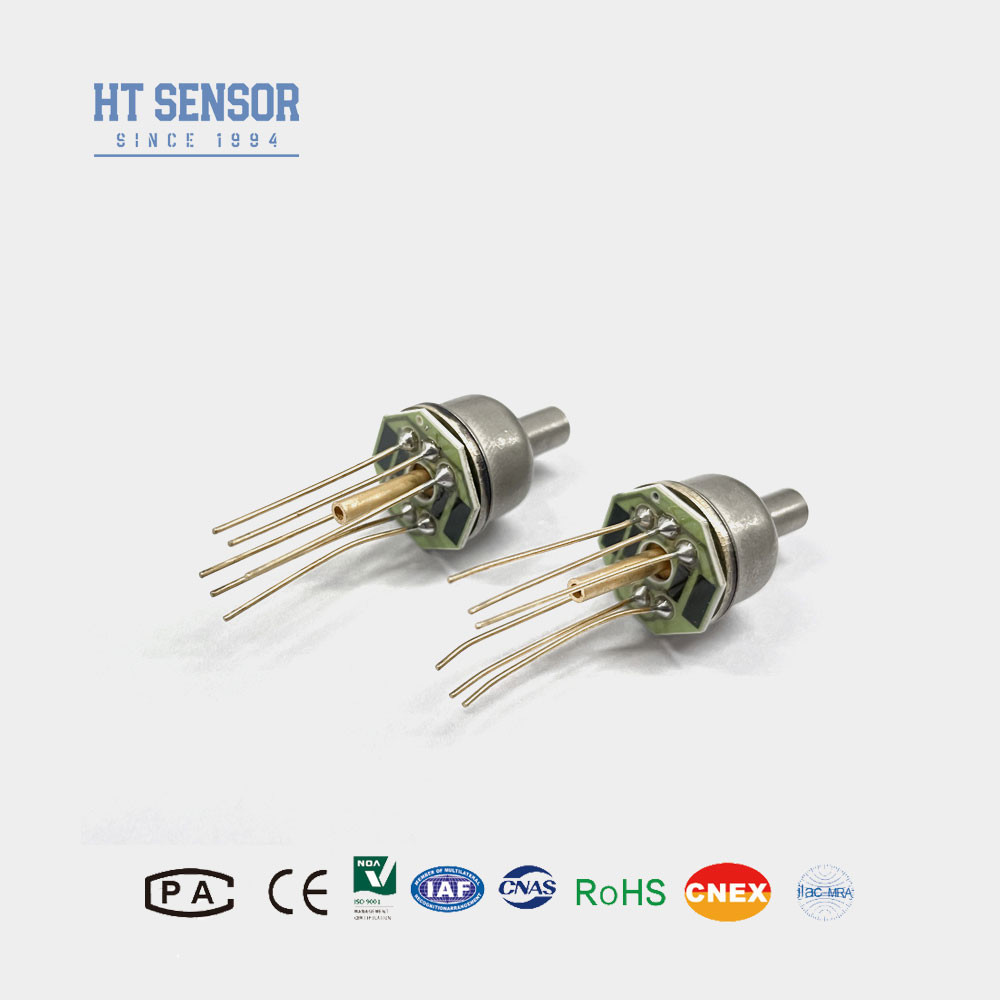

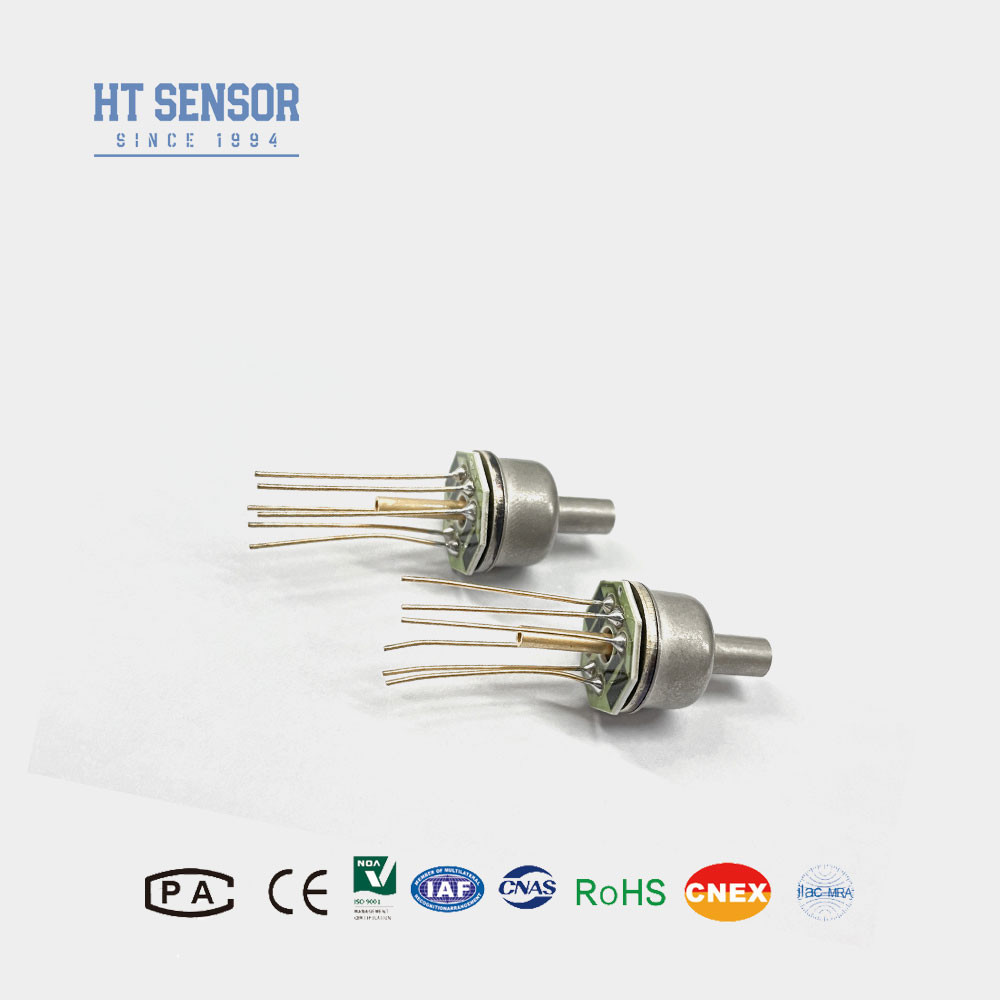

Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales

TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: HT12
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT12 Type de fil: TO8
Type de câblage: Pins de Kovar plaqués d'or ou fil de silicium Mesure du milieu: Air gazeux sec
Portée: Pour les appareils à commande numérique production: Signal analogue
Le pouvoir: 1.5 mA Code du SH: 9026209090
Pour: Capteur de pression Personnalisation: Disponible OEM et ODM
Mettre en évidence:

Capteur de pression de silicium personnalisable

,

Capteur de pression de silicium encapsulé TO8

,

Capteur de pression au silicium pour l'aérospatiale

Description de produit

Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales

HT12Capteur de pression piézoresistif au silicium

Introduction du capteur de pression en silicium:



Le capteur de pression piézorésistif en silicium HT12 est un élément de silicium à diffusion hautement stable emballé à l'aide d'une technologie d'emballage TO8 avancée.Le noyau non rempli d'huile élimine les erreurs de profil et améliore considérablement la stabilité de la petite plage, ce qui le rend particulièrement efficace pour mesurer la pression des gaz secs non corrosifs.

Caractéristiques du produit du capteur de pression en silicium:
  1. La plage de mesure est large de 0 à 10 KPa à 2 MPa.
  2. Haute fiabilité, bonne stabilité.
  3. La technologie d'encapsulation TO8.
  4. Applications dans le secteur aérospatial.
Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 0

Applicationsd'une épaisseur d'environ 50 mm:
  1. La pression des gaz secs non corrosifs a été mesurée.
  2. Le système de commande pneumatique Applications médicales du génie biomédical.
  3. Les commandes HVAC.
  4. L'aviation aérospatiale liée au but de l'expérience.
Performance électriqued'une épaisseur d'environ 50 mm:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée:3KΩ~6KΩ
  3. Impédance de sortie:2.5KΩ~6KΩ
  4. Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Autonomie avec TO8   Le système de régulation de l'émission de gaz doit être conforme à la présente directive et doit être conforme à la présente directive.
  Le type Je suis désolé. Unité
Linearité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro.   ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Le poids ~ 12,5 g
Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C

Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 1Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 2
Construction du schéma
Dimension Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 3
Connexion électrique et compensation




Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 4






Conseils pour commander




1. Faites attention à l'alignement et à l'ajustement entre le noyau du capteur et le boîtier pendant l'assemblage pour assurer l'étanchéité à l'air requise.

2. Maintenir un alignement vertical approprié et appliquer une pression uniforme pendant l'assemblage pour éviter le blocage ou les dommages à la plaque de compensation.

3. Gardez le conduit d'air du noyau du capteur de pression connecté à l'atmosphère et empêchez l'eau, l'humidité ou les milieux corrosifs d'entrer dans les chambres de pression positive et négative.

4Si des modifications sont apportées aux câbles des broches, consultez l'étiquette fixée sur le noyau pour une identification précise.


société
Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 5Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 6



Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 7Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 8Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales 9

Questions et réponses


1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?

A: haute précision, durabilité et excellentes performances.



2Q: Puis-je personnaliser des spécifications spéciales?

R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM.



3Q: Quelle est votre capacité de production?

R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.



4Q: Quel est le délai de livraison typique?

R: 5 à 8 jours ouvrables pour les modèles standard.



5Q: Quel est le prix des produits?

R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.



6. Q: Quelle est la garantie de vos produits? Et service après-vente?

R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
