TO8 technologie d'encapsulation capteur de pression d'air sec pour les applications aérospatiales
Product Details
| Numéro de modèle.: | HT12 | Type de fil: | TO8 |
|---|---|---|---|
| Type de câblage: | Pins de Kovar plaqués d'or ou fil de silicium | Milieu de mesure: | Air gazeux sec |
| Gamme: | Pour les appareils à commande numérique | Sortir: | Signal analogique |
| Pouvoir: | 1,5 mA | Code HS: | 9026209090 |
| Pour: | Capteur de pression | Personnalisation: | Disponible OEM et ODM |
| Mettre en évidence |
Capteur de pression de silicium personnalisable,Capteur de pression de silicium encapsulé TO8,Capteur de pression au silicium pour l'aérospatiale |
||
Product Description

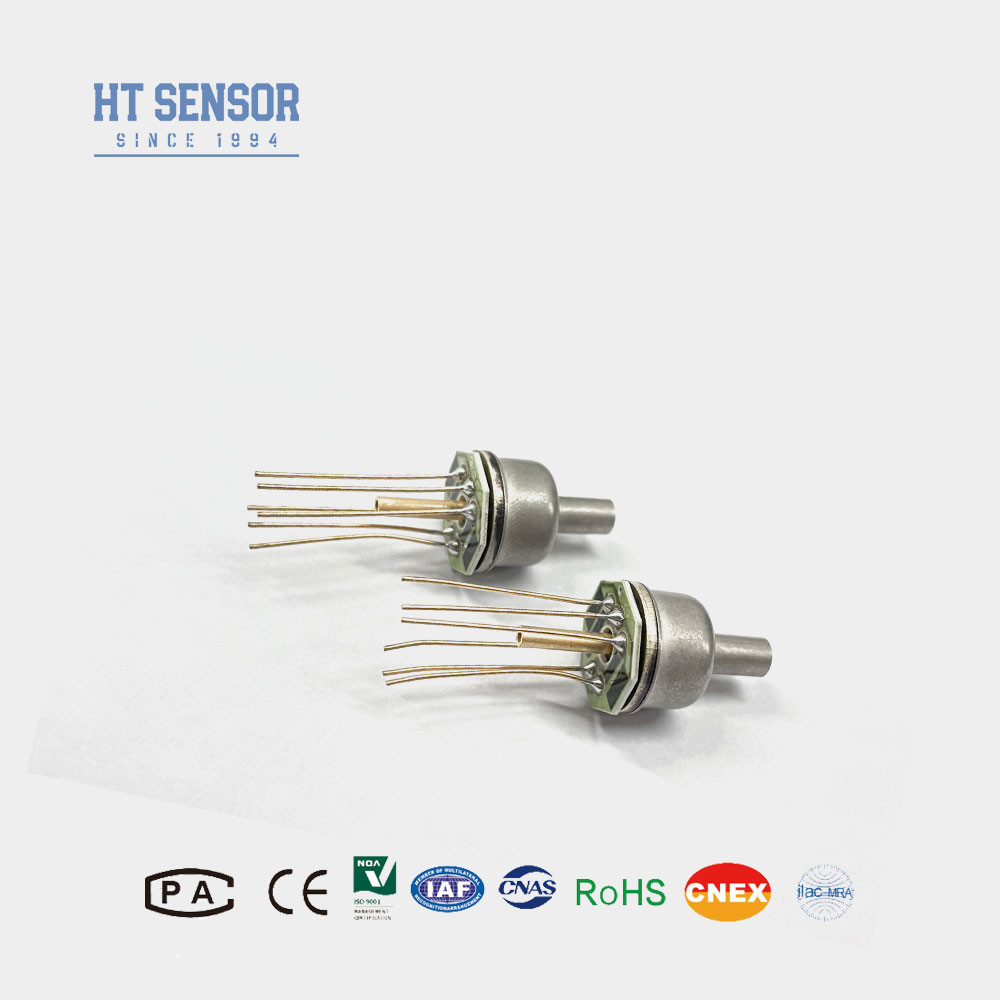

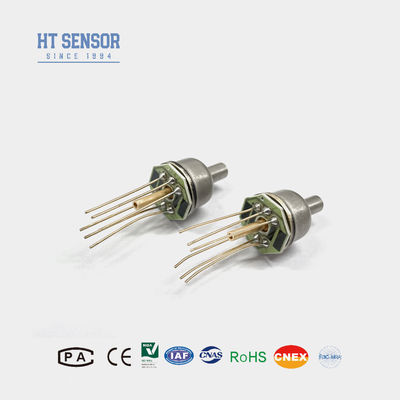

Technologie d'encapsulation TO8 Capteur de pression au silicium pour les applications aérospatiales
Le capteur de pression piézorésistif en silicium HT12 est un élément de silicium à diffusion hautement stable emballé à l'aide d'une technologie d'emballage TO8 avancée.Le noyau non rempli d'huile élimine les erreurs de profil et améliore considérablement la stabilité de la petite plage, ce qui le rend particulièrement efficace pour mesurer la pression des gaz secs non corrosifs.
Caractéristiques du produit du capteur de pression en silicium:- La plage de mesure est large de 0 à 10 KPa à 2 MPa.
- Haute fiabilité, bonne stabilité.
- La technologie d'encapsulation TO8.
- Applications dans le secteur aérospatial.
Applicationsd'une épaisseur d'environ 50 mm:
- La pression des gaz secs non corrosifs a été mesurée.
- Le système de commande pneumatique Applications médicales du génie biomédical.
- Les commandes HVAC.
- L'aviation aérospatiale liée au but de l'expérience.
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
| Paramètres de performanced'une épaisseur d'environ 50 mm: | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Autonomie avec TO8 | Le système de régulation de l'émission de gaz doit être conforme à la présente directive et doit être conforme à la présente directive. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Le poids | ~ 12,5 g | |||||
| Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C | ||||||
| Construction du schéma | |
| Dimension | |
| Connexion électrique et compensation |
|
|
| Conseils pour commander |
1. Faites attention à l'alignement et à l'ajustement entre le noyau du capteur et le boîtier pendant l'assemblage pour assurer l'étanchéité à l'air requise.
2. Maintenir un alignement vertical approprié et appliquer une pression uniforme pendant l'assemblage pour éviter le blocage ou les dommages à la plaque de compensation.
3. Gardez le conduit d'air du noyau du capteur de pression connecté à l'atmosphère et empêchez l'eau, l'humidité ou les milieux corrosifs d'entrer dans les chambres de pression positive et négative.
4Si des modifications sont apportées aux câbles des broches, consultez l'étiquette fixée sur le noyau pour une identification précise.
| société |
| Questions et réponses |
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
