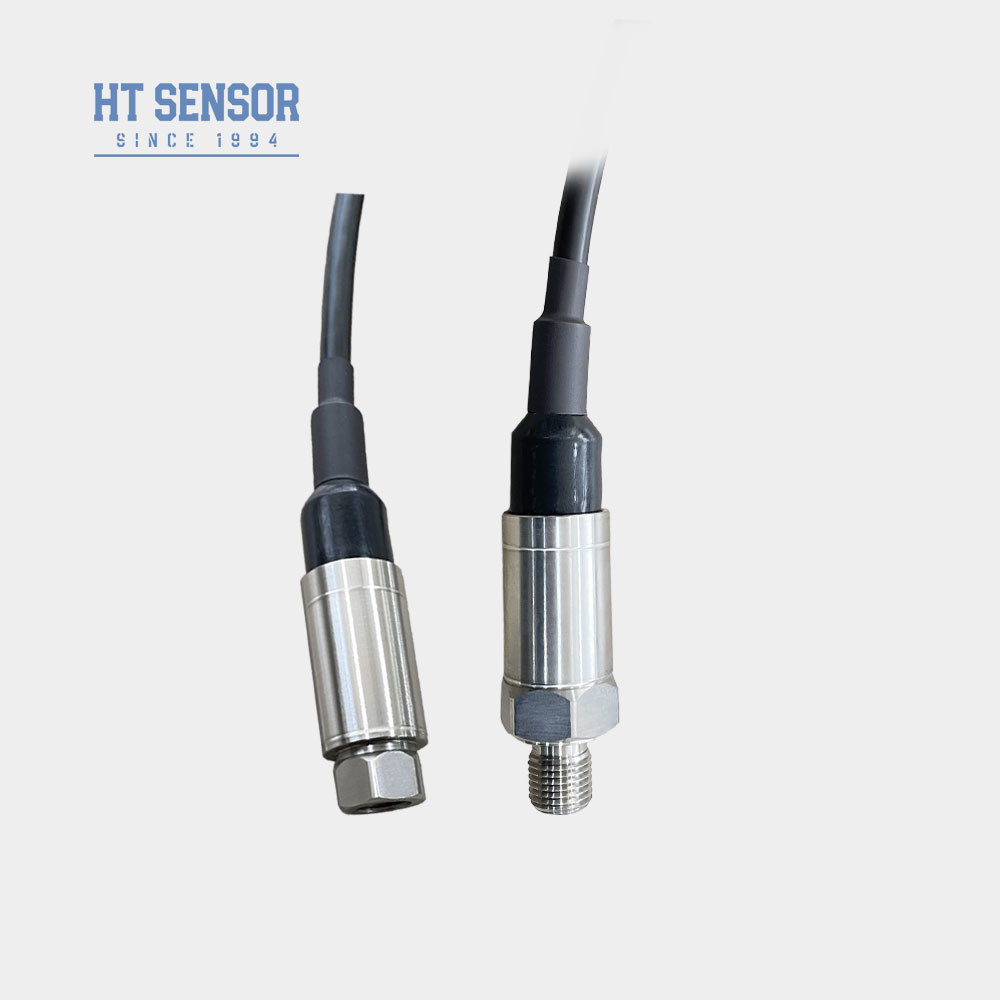

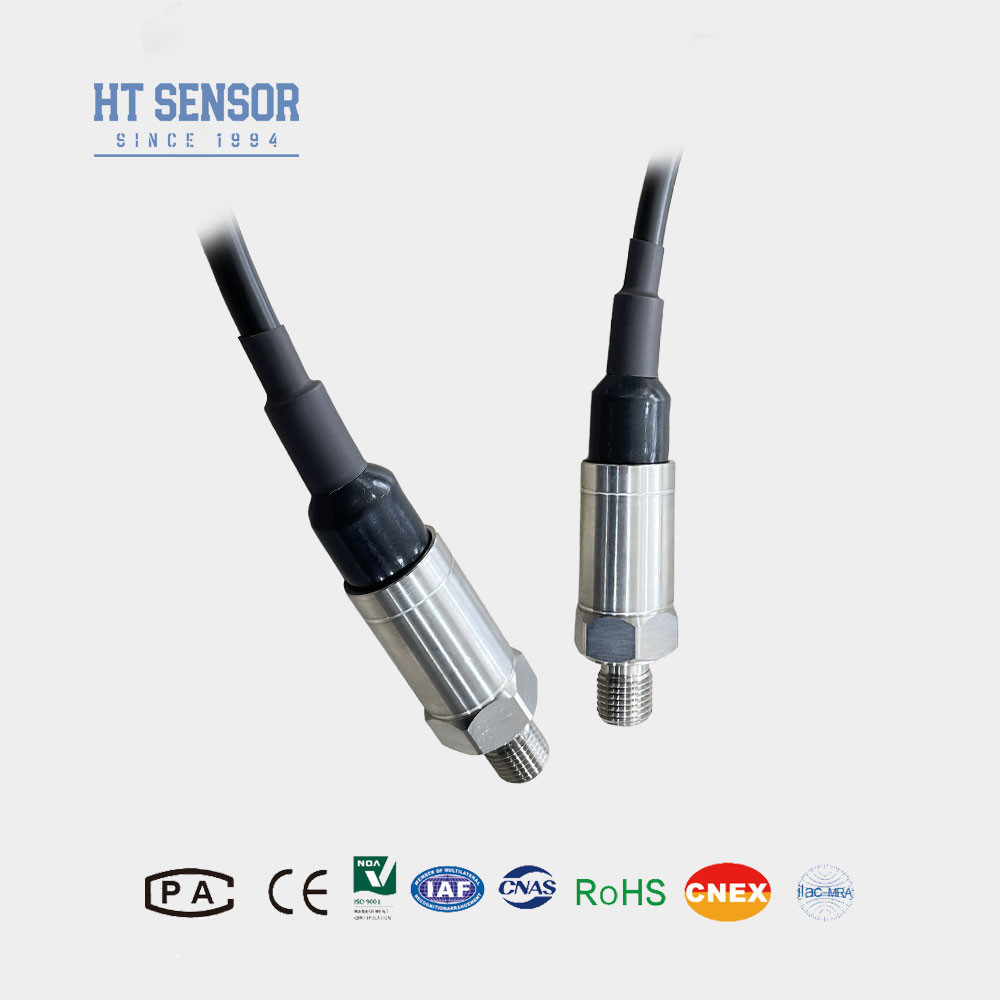

L'émetteur de pression industriel à barre compacte BP156CapteurUtilise un capteur de pression piézorésistif en silicium haute performance comme élément de détection de base. Incorpore une compensation de température avancée, une correction de circuit numérique,et le conditionnement du signal pour fournir des signaux de sortie industriels et réseau standardIl est doté d'un boîtier résistant à l'eau IP68 conçu pour les environnements industriels exigeants. Chaque composant est méticuleusement conçu, filtré,et validé par des processus rigoureux, y compris le soulagement des contraintes de charge cyclique, des essais de vieillissement et des simulations environnementales pour assurer la stabilité et la fiabilité à long terme.
Caractéristiques du produitd'un capteur de pression industriel mini:
1Large plage de mesure, structure en acier inoxydable.
2Conception compacte et légère.
3.Une structure en acier inoxydable de haute précision.
Applicationsde mini pression industriellecapteur d'émetteur:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance de mini pression industriellecapteur d'émetteur-récepteur: |
| Plage de mesure |
Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Exemples de sélectiond'un capteur de pression mini DIN |
- Lors de la sélection d'un produit, il est important de s'assurer que le milieu testé est compatible avec les parties humides du dispositif, ce qui permettra d'éviter d'éventuels problèmes d'incompatibilité des matériaux.
- Veuillez noter que les modèles de transmetteurs de pression à résistance à l'explosion ne sont pas équipés d'un affichage numérique de série.
- Pour les émetteurs équipés de têtes d'affichage LCD ou LED, la tension d'alimentation doit être au moins de 20 VDC pour assurer un bon fonctionnement.
- Pour garantir un fonctionnement fiable à long terme, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont correctement mis à la terre.Cela aide à protéger contre les surtensions électriques et les interférences.
- La plage de température de fonctionnement nominale des anneaux O en caoutchouc fluoré est comprise entre -20°C et 250°C. Si l'application exige des températures inférieures à -20°C,Les anneaux O en EPDM doivent être choisis pour assurer un joint fiable..
- Les ensembles de câbles ne sont pas fournis par défaut. Si un câble est requis, trois options de matériaux sont disponibles: polyéthylène (PE), chlorure de polyvinyle (PVC) et polytétrafluoroéthylène (PTFE).Sauf indication contraire, le matériau de câble par défaut sera le polyéthylène.
- Pour les exigences d'applications spéciales telles que les fortes vibrations, les chocs instantanés ou les interférences électromagnétiques/radiofréquences élevées,Veuillez nous informer à l'avance afin que nous puissions recommander et fournir la solution personnalisée appropriée.
- Ce format de paragraphe plus détaillé couvre les mêmes informations de manière plus complète, fournissant un contexte et une explication supplémentaires pour chaque point clé.Cela peut être utile pour les applications où des conseils plus approfondis sont nécessaires..
| Guide des commandes |
| BP15X |
Transmetteur de pression analogique |
| |
Le code |
Construction du schéma |
| 5 |
Bouchon de Packard |
6 |
Cable de sortie directe scellé 1,5 m |
| 7 |
Connecteur mini Hirschmann |
8 |
Le connecteur Hirschmann |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
(0-X) Kpa
ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
|
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres ((¢50.4 Flange) |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 |
| B3 |
Cable fermée sortie 1,5 mètre |
| B4 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
