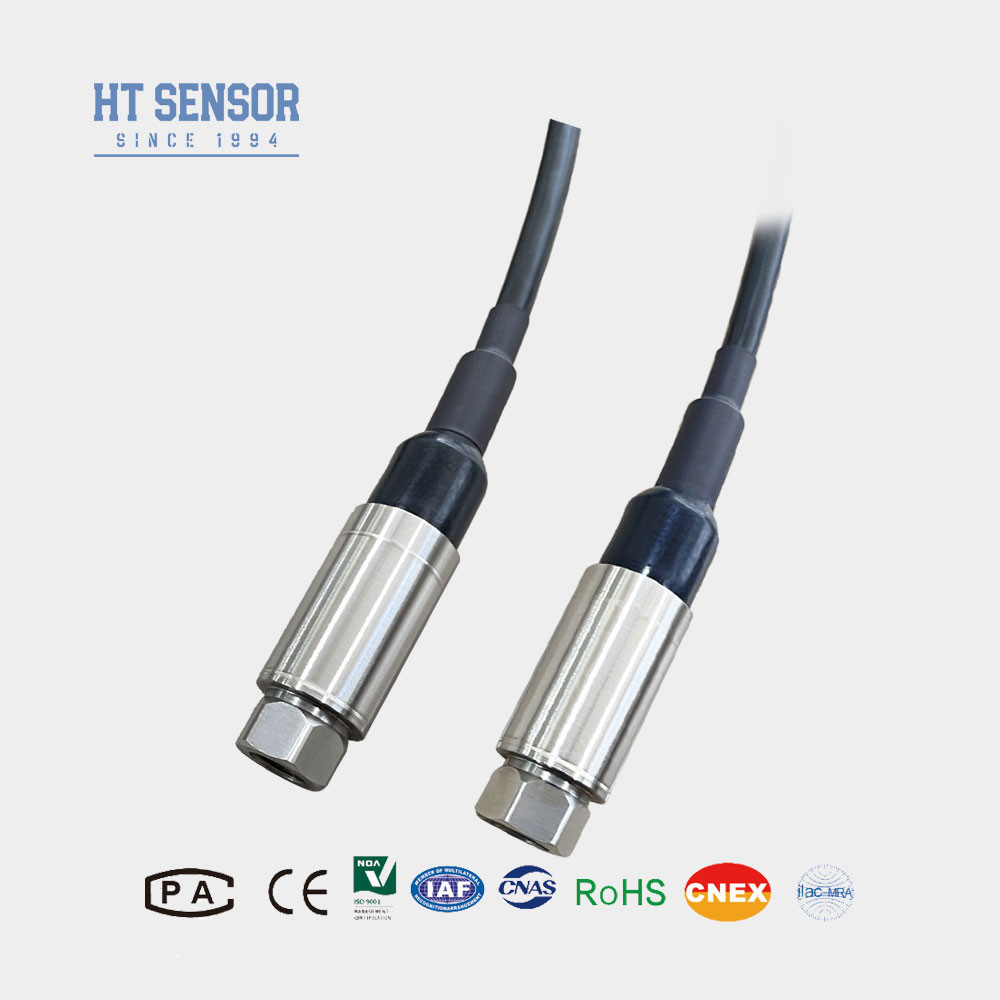

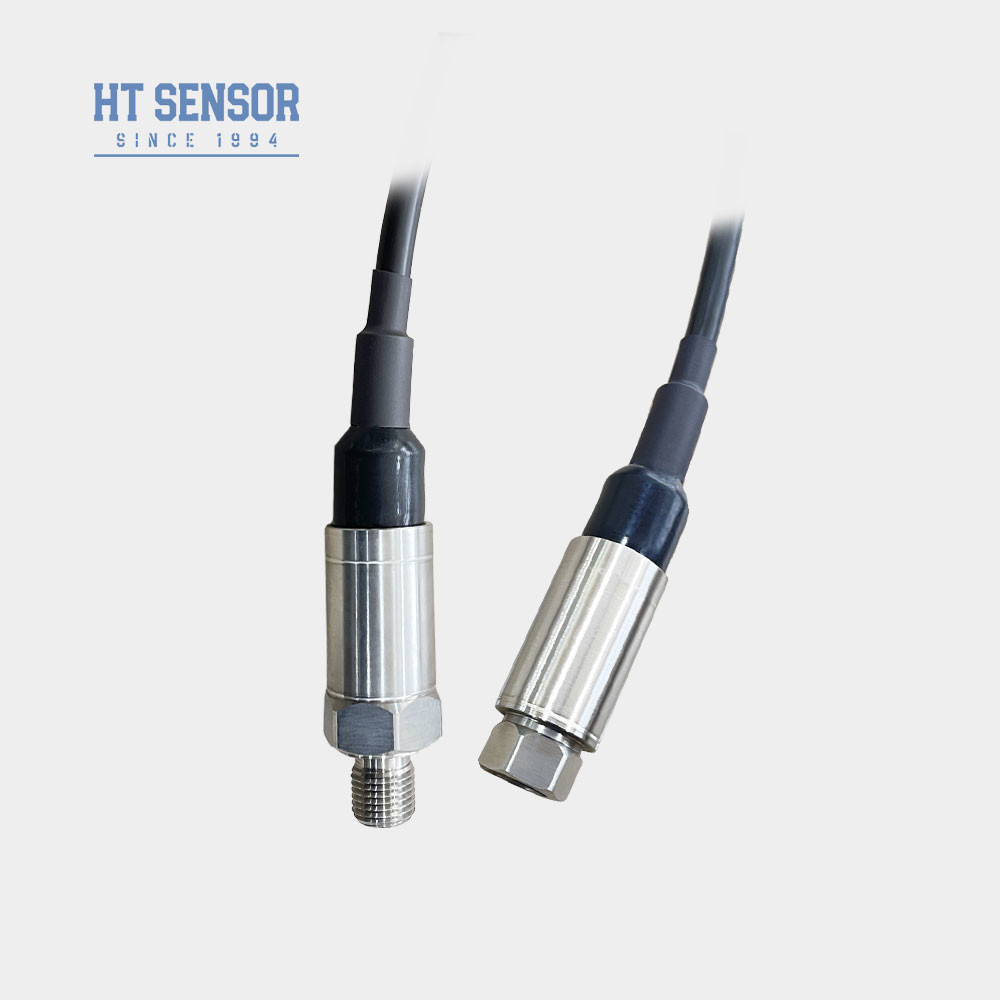

Le petit émetteur de capteur de pression industriel BP156 est un émetteur de pression compact en forme de tige.Il utilise un capteur de pression piézorésistif en silicium de haute fiabilité comme noyau sensible et subit une compensation de températureIl est doté d'une structure imperméable à l'eau IP68.Chaque composant du produit est méticuleusement conçu, sélectionnés, validés par des procédés, durcis, soumis à un soulagement des contraintes de charge cyclique, à des essais de vieillissement et à des essais de simulation environnementale pour assurer la stabilité et la fiabilité.
Caractéristiques du produitde mini capteur de pression industrielémetteur:
1Large plage de mesure, structure en acier inoxydable.
2Conception compacte et légère.
3.Une structure en acier inoxydable de haute précision.
Applicationsde mini capteur de pression industrielémetteur:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance de mini capteur de pression industrielémetteur: |
| Plage de mesure |
Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Exemples de sélectiond'un capteur de pression mini DIN |
- Sélection du produit et rappels d'utilisation:
- Assurer la compatibilité entre le milieu de traitement et les parties humidifiées.
- Les modèles à l'épreuve des explosions n'incluent pas les écrans numériques.
- Installez une protection contre la foudre et une mise à la terre fiable pour un fonctionnement stable.
- Utilisez des anneaux O en EPDM pour des températures de fonctionnement inférieures à zéro (-20°C).
- Le câble n'est pas inclus par défaut; spécifier le PE, le PVC ou le PTFE si nécessaire.
- Informez-nous des exigences spéciales telles que les vibrations, les chocs ou les EMI.
| Guide des commandes |
| BP15X |
Transmetteur de pression analogique |
| |
Le code |
Construction du schéma |
| 5 |
Bouchon de Packard |
6 |
Cable de sortie directe scellé 1,5 m |
| 7 |
Connecteur mini Hirschmann |
8 |
Le connecteur Hirschmann |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
(0-X) Kpa
ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
|
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres ((¢50.4 Flange) |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 |
| B3 |
Cable fermée sortie 1,5 mètre |
| B4 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
