Introduction:

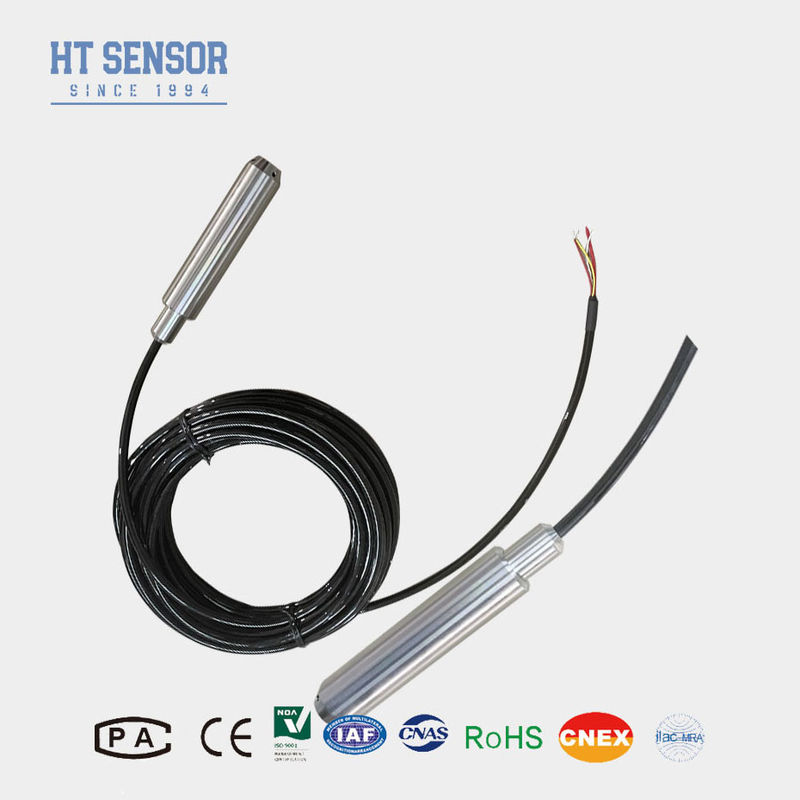

BH93420-Je suis...Transmetteur de pression submersible tle chapeau utilise du silicium diffusé de la série HTIl est conçu avec un noyau d'isolation rempli d'huile comme élément de mesure du signal.La partie détectante de l'appareil est constituée d'un boîtier en acier inoxydable et d'une structure compacte en une seule pièce.l'émetteur qui est immergé dans l'eau est complètement scellé avec inoxydableLe produit a été soumis à des tests de résistance à l'eau.des tests rigoureux de compensation à haute et basse température et de vieillissement, ce qui a pour résultatune fiabilité élevée et une excellente stabilité.
Caractéristiques du produit
1.Compensation de la température par chiffres: mesures précises sur une large plage de températures.
2Correction de non-linéarité: une sortie linéaire qui représente avec précision la pression mesurée.
3. Offset et ajustement de la portée
4Marquage à l'épreuve de l'explosion: ExiaIICT6
5Taux de protection élevé: IP68
6. câble PE ou PU
7Température, linéarité, hystérésis et répétabilité pour l'étalonnage en plusieurs points
Applicationsd'un émetteur de niveau d'eau:
1Compatible avec le 316LSS, liquides non corrosifs
2Surveillance des niveaux d'eau dans diverses applications telles que les eaux usées, les eaux industrielles et municipales, les réservoirs d'eau, les puits, les rivières, l'eau de mer, les lacs, etc.
3. Mesure des niveaux de carburant dans les réservoirs de diesel et de carburant
|
Paramètres de performance:
|
| Plage de mesure |
0 à 10 m... 400 mH2O |
| Surcharge |
≤ 2 X de portée nominale |
| Précision @ 25oC |
Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme |
± 0,2% F.S/an (max.) |
| Dérive de température au point zéro |
Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. |
| Dérive de température à pleine échelle |
Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. |
| Température de compensation |
0 à 50oC (0-1m. 0 à 2m) ); 0 à 70 °C |
| Température de fonctionnement |
-20 à 80 °C |
| Température de stockage |
-30 à 100 °C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
1Cr18Ni9Ti |
| Matériau du diaphragme |
316L en acier inoxydable |
| Résistance à l'isolation |
Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à: |
| Classification à l'épreuve des explosions |
ExiaIICT6 |
| Classement de protection |
Pour les appareils électroniques |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,3 kg (sans le câble) |
| Matériau du câble |
Polyéthylène, polyuréthane |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fil de fer |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fil de fer |
Conseils pour commander:
Lors de l'achat d'émetteurs de pression en silicium diffus, il est essentiel d'évaluer plusieurs facteurs pour s'assurer que le produit sélectionné répond à vos besoins spécifiques.Vous trouverez ci-dessous un guide complet pour vous aider dans le processus de commande
1Veuillez vous assurer que le milieu mesuré est compatible avec les composants du produit en contact avec lui lors de la sélection.
2La densité du milieu mesuré doit être spécifiée.
3Pour les interférences électromagnétiques ou radiofréquences fortes, veuillez fournir des détails à notre société et les indiquer dans la commande.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5.
| Les ordres Guide de conduite |
| BH93420 |
Le code |
Construction du schéma |
| |
Je suis... |
Transmetteur de pression |
| |
Plage de mesure |
0 à 10 m... 400 mH2O |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
S8 |
Résistance à la compression |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
| |
Le code |
Matériel |
| 01 |
304 acier inoxydable |
| 02 |
316L en acier inoxydable |
| |
Le code |
Matériau du câble |
| C1 |
Le PE |
| C2 |
PN |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 7 jours ouvrables pour les modèles standard.
5. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
