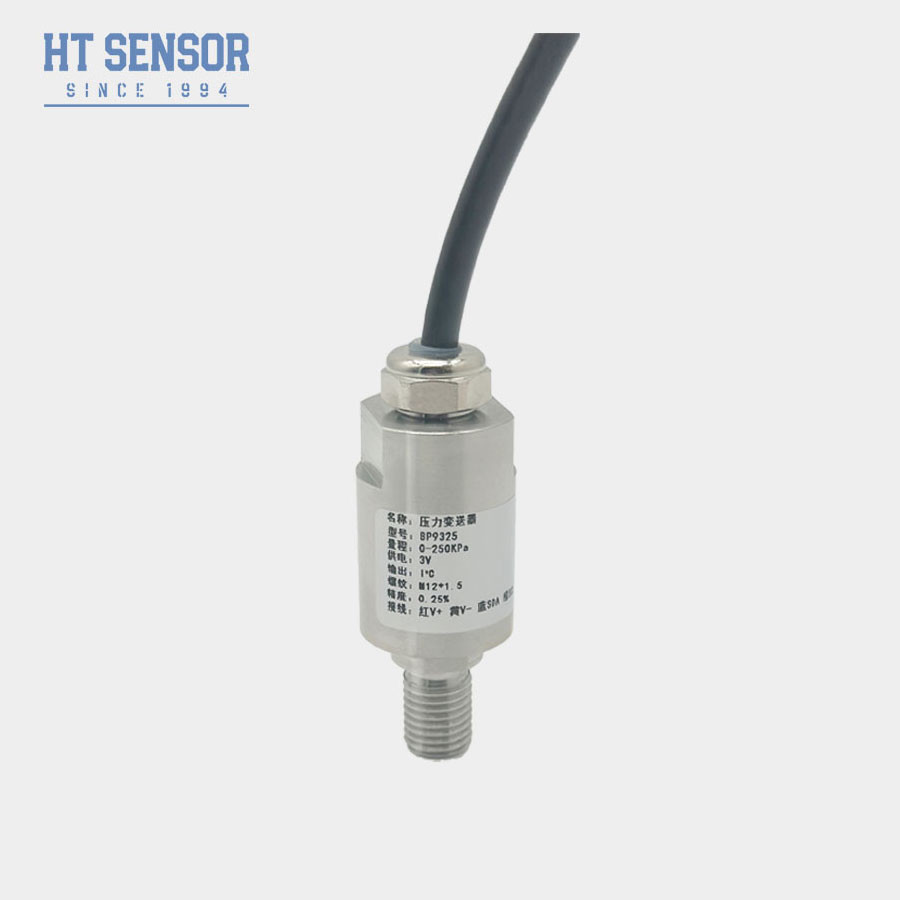

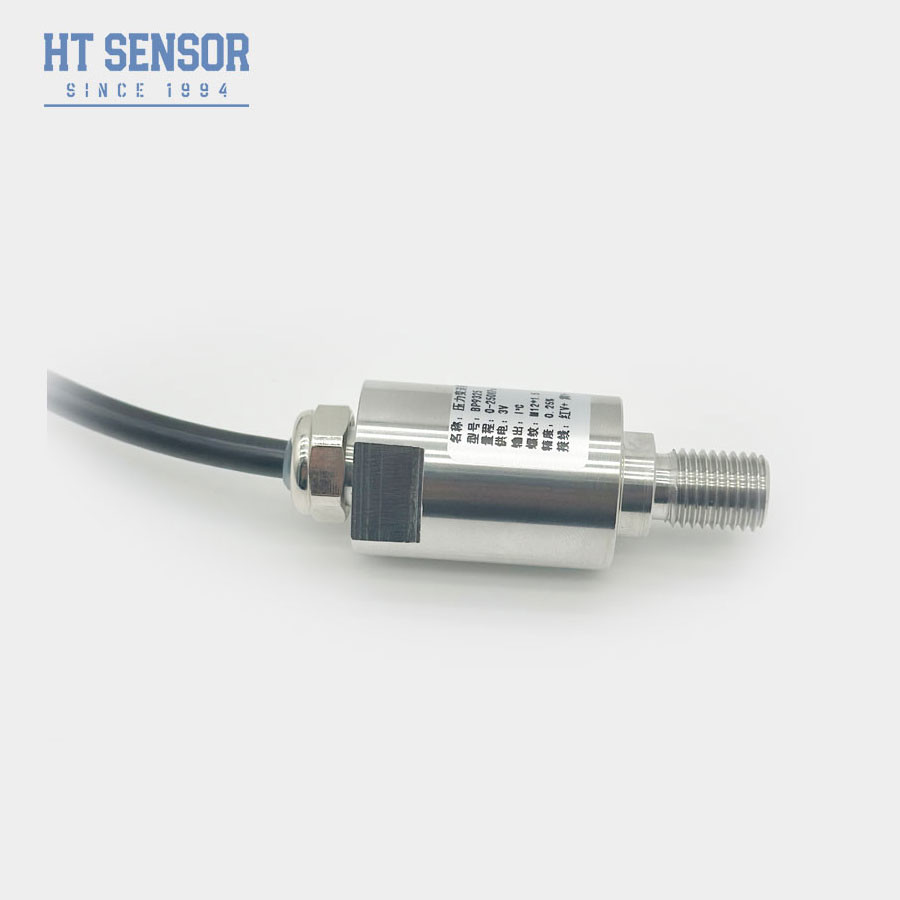

Transmetteur de capteur de pression industriel BP9325-I2C avec membrane d'isolation piézoresistive au silicium
Capteur de pression piézoresistif au silicium BP9325-I2C
Produit Introduction du capteur de pression industriel
Le capteur de pression BP9325-I2C adopte notre noyau rempli d'huile de membrane d'isolation piézorésistive en silicium de série HT développé par nous-mêmes comme élément de mesure du signal.Le circuit de traitement du signal est situé à l'intérieur du boîtier en acier inoxydableLe produit a été soumis à des tests rigoureux et à un dépistage du vieillissement des composants, des produits semi-finis et des produits finis,assurer une performance stable et fiable.
Caractéristiques du produit
- Économique et compact
- Dispositifs de détection de la pression et de la température
- Protocole de communication I2C standard
- Tout en acier inoxydable 316L
Applications et industrie du capteur de pression industriel
- Mesure de pression pour les supports non corrosifs à l'acier inoxydable 316L.
- Sites de procédés industriels tels que le pétrole, la chimie, la métallurgie, etc.
- La construction navale et l'aérospatiale.
- Systèmes de commande hydraulique et pneumatique.
- Internet des objets (IoT).
| Paramètres de performance du capteur de pression industrielle BP9325-I2C |
| Portée |
- 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Type de pression |
Pression de jauge, pression absolue |
| Énergie |
3.0V 3.6V courant continu |
| Signal de sortie |
Numérique I2C (pression, température) |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25°C |
± 0,25% (typique), ± 0,5% (maximum) |
| Répétabilité et hystérésis |
00,02% F.S. (typique), 0,05% F.S. (maximum) Le taux d'émission de CO2 est le plus élevé possible. |
| Stabilité à long terme |
±0,1% de F.S. par an (typique), ±0,2% de F.S. par an (maximum) |
| Dérive à température zéro |
Pour les véhicules à moteur à commande électrique, le réglage de la température doit être effectué en tenant compte de la température du véhicule. |
| Dérive de température à pleine échelle |
Pour les véhicules à moteur à commande électrique, le réglage de la température doit être effectué en tenant compte de la température du véhicule. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
-20-70°C ((≤10MPa, personnalisable) |
| Température de fonctionnement |
-30°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Courant de fonctionnement continu |
Pour les appareils de surveillance |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
50MΩ @50V de courant continu |
| Grade de protection |
Pour la protection contre la corrosion |
| Rings à O |
Coiffure à l'huile |
| Le poids |
~ 0,4 kg |
Protocole de communication
BP-I2C utilise le protocole de bus I2C pour la communication avec les périphériques externes.BP-IIC agit comme un dispositif esclave I2C, et le dispositif maître peut communiquer avec lui en utilisant les formats de commande suivants:
Lorsque BP-I2C est réglé sur la sortie numérique (en utilisant la commande I2C 0xAC), B[23:0] sera sortie respectivement en trois octets.
Lorsque la commande 0xAC I2C est utilisée pour lire les données calibrées de 5 octets, les informations de température sont fournies par les deux derniers octets des données de 16 octets.Les utilisateurs peuvent facilement convertir la valeur T en température réelle en utilisant la formule suivante::
Remarque: la valeur par défaut du pont est de 10% à 90%, le point zéro du pont du capteur correspond à 10%, le point complet correspond à 90%.La sortie de température nécessite une personnalisation.
1Assurez-vous que la taille du noyau correspond au boîtier de l'émetteur pendant l'assemblage pour obtenir l'étanchéité requise.
2.Assembler verticalement et appuyer uniformément pour éviter le blocage ou l'endommagement de la planche de compensation.
3.Le milieu de mesure doit être compatible avec le matériau du boîtier du diaphragme central (316L); dans le cas contraire, précisez les exigences particulières lors de la commande.
4Ne pas appuyer sur le diaphragme du capteur avec des objets tranchants pour éviter une déformation ou une perforation causant des dommages au cœur.
5. Gardez le tube d'aération du noyau de mesure ouvert à l'atmosphère.
6.S'il y a des changements sur les fils de broche, consultez l'étiquette fixée sur le noyau.
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
