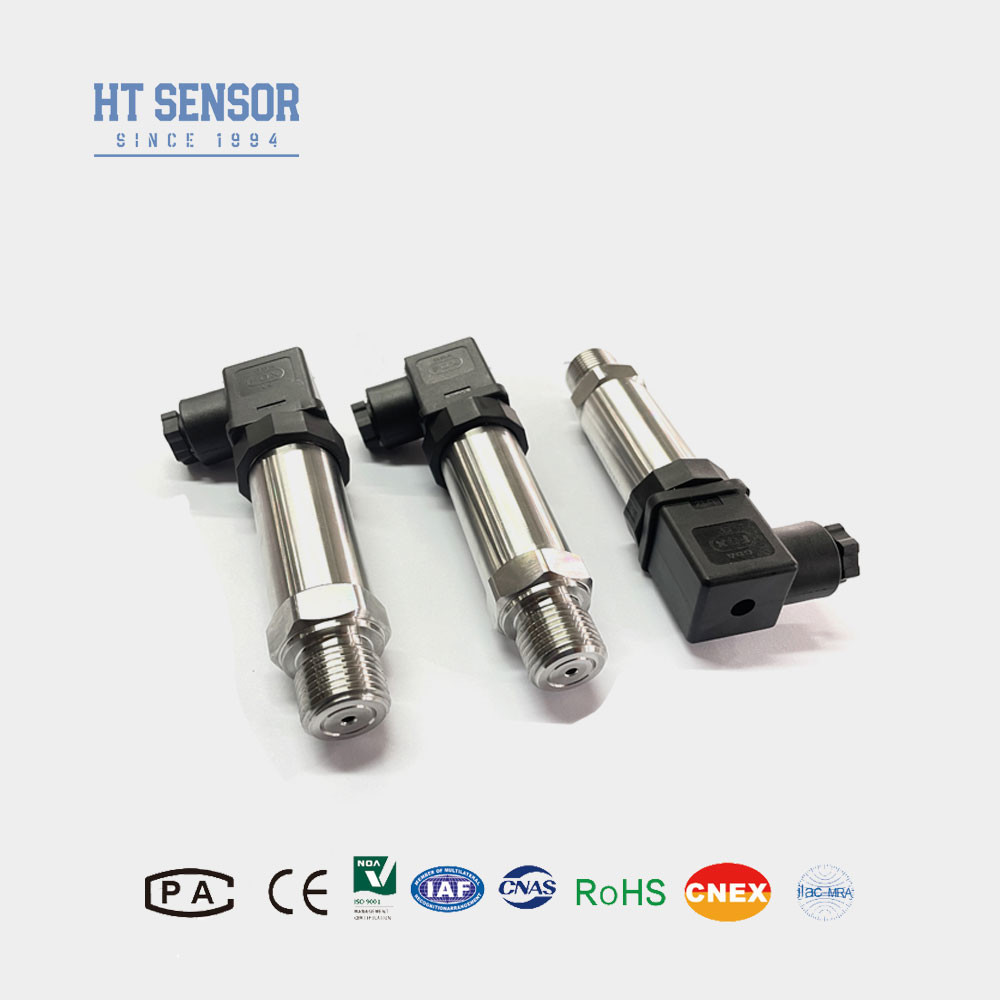

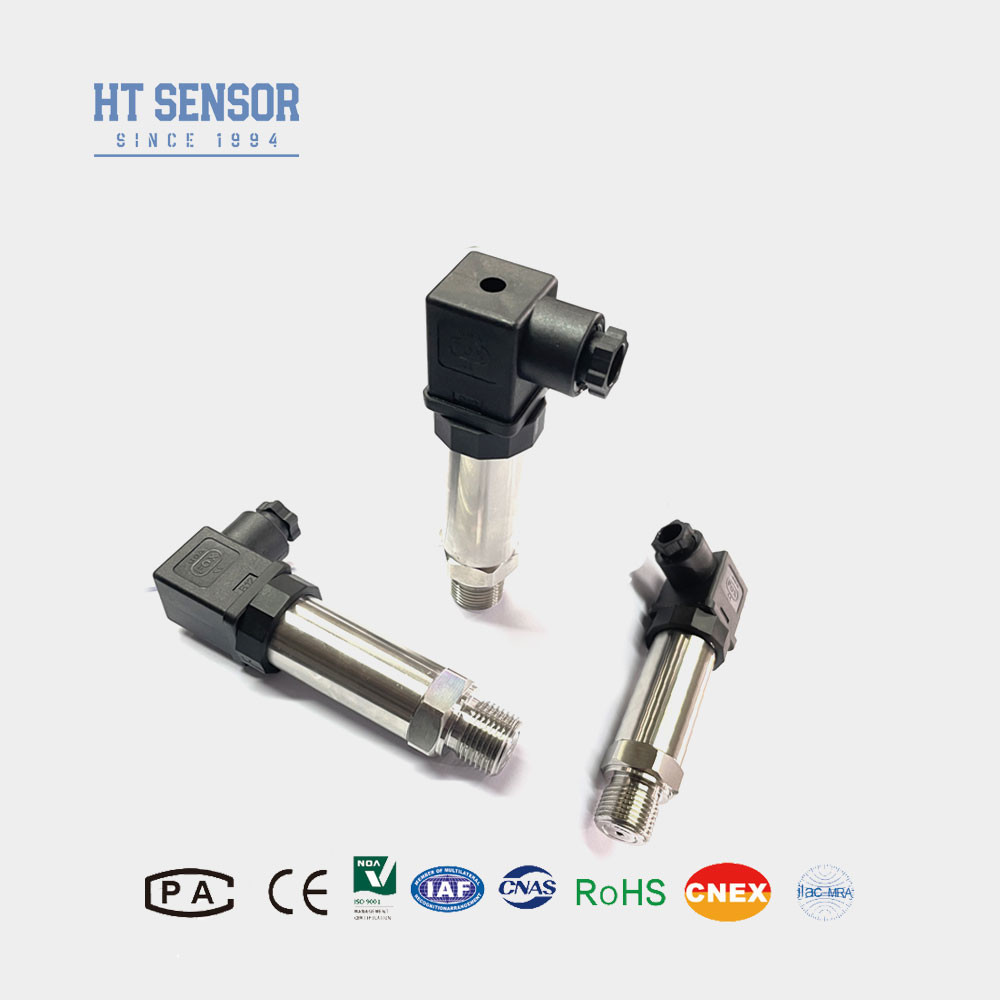

BP93420IB Émetteur de pression
Introduction du capteur de pression industriel:
Le capteur de pression industrielle BP93420IB soudé est conçu pour mesurer les gaz et liquides non corrosifs.Il utilise le noyau rempli d'huile isolé de silicium diffusé de la série HT comme élément de mesure du signalLe capteur en acier inoxydable est scellé avec une soudure étanche au gaz.et le circuit de traitement du signal PCB est logé dans le boîtier en acier inoxydable pour convertir le signal du capteur en un signal de sortie standardNos produits subissent des tests rigoureux sur les composants et un dépistage du vieillissement, assurant ainsi des performances fiables dans diverses applications industrielles.
Caractéristiques du produitd'un facteur de pression industriel:
1Large plage de mesure, structure en acier inoxydable, différentes formes d'interface sous pression.
2Conception compacte et légère.
3.Une structure en acier inoxydable de haute précision.
Applicationsd'un facteur de pression industriel:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'un facteur de pression industriel |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 20 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Le poids |
~ 0,25 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
- Lors de la sélection du produit, s'assurer que le support à mesurer est compatible avec les pièces de contact.
- Il convient de noter que les produits de type résistant à l'explosion ne comprennent pas les têtes d'affichage numérique lors de la commande.
- Pour les émetteurs équipés d'un écran LCD ou LED, l'alimentation ne doit pas être inférieure à 20 VDC.
- Pour assurer un fonctionnement fiable, installer des dispositifs de protection contre la foudre sur place et assurer une bonne mise à la terre du produit et de l'alimentation.
- L'anneau d'aération en caoutchouc fluoré a une plage de température de fonctionnement nominale de -20 °C à 250 °C. Si la température de fonctionnement est inférieure à -20 °C, un joint d'aération EPDM est nécessaire.
- Le câble par défaut sans câble, disponible en trois matériaux. S'il n'est pas spécifié, le câble en polyéthylène sera fourni. Indiquez le matériel de câble requis dans l'ordre si différent.
- Pour les exigences particulières telles que les fortes vibrations, la force d'impact, les interférences électromagnétiques ou radiofréquences, informez notre société et spécifiez-les dans la commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI1/QI2 |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
Q: Quelles sont les principales caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont réputés pour leur haute précision, leur durabilité et leur excellente performance globale.Nous offrons des options de personnalisation pour répondre aux exigences spécifiques des clients.
Q: Puis-je demander des spécifications spéciales pour ma demande?
R: Oui, notre équipe d'ingénieurs est capable de personnaliser nos produits grâce à nos services OEM et ODM pour répondre à vos besoins uniques.
Q: Quelle est votre capacité de production actuelle?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui nous assure de pouvoir traiter les commandes à grande échelle.Nous vous recommandons de contacter notre équipe de vente à l'avance pour assurer une planification et une livraison sans heurts..
Q: Quel est le délai de livraison typique de vos produits?
R: Les commandes de modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier en termes de délai.
Q: Quel est le prix de vos produits, et y a-t-il des possibilités de réduction?
R: Nous offrons des prix compétitifs avec le potentiel de réductions, en particulier pour les commandes en vrac ou les partenariats à long terme.
Q: Quelle garantie et quel support après-vente fournissez-vous?
R: Tous nos produits sont assortis d'une garantie de 24 mois à compter de la date d'expédition.y compris l'assistance au dépannage à distance via le réseau de PC.
