Introduction du capteur de pression industrielle au diaphragme à chasse:

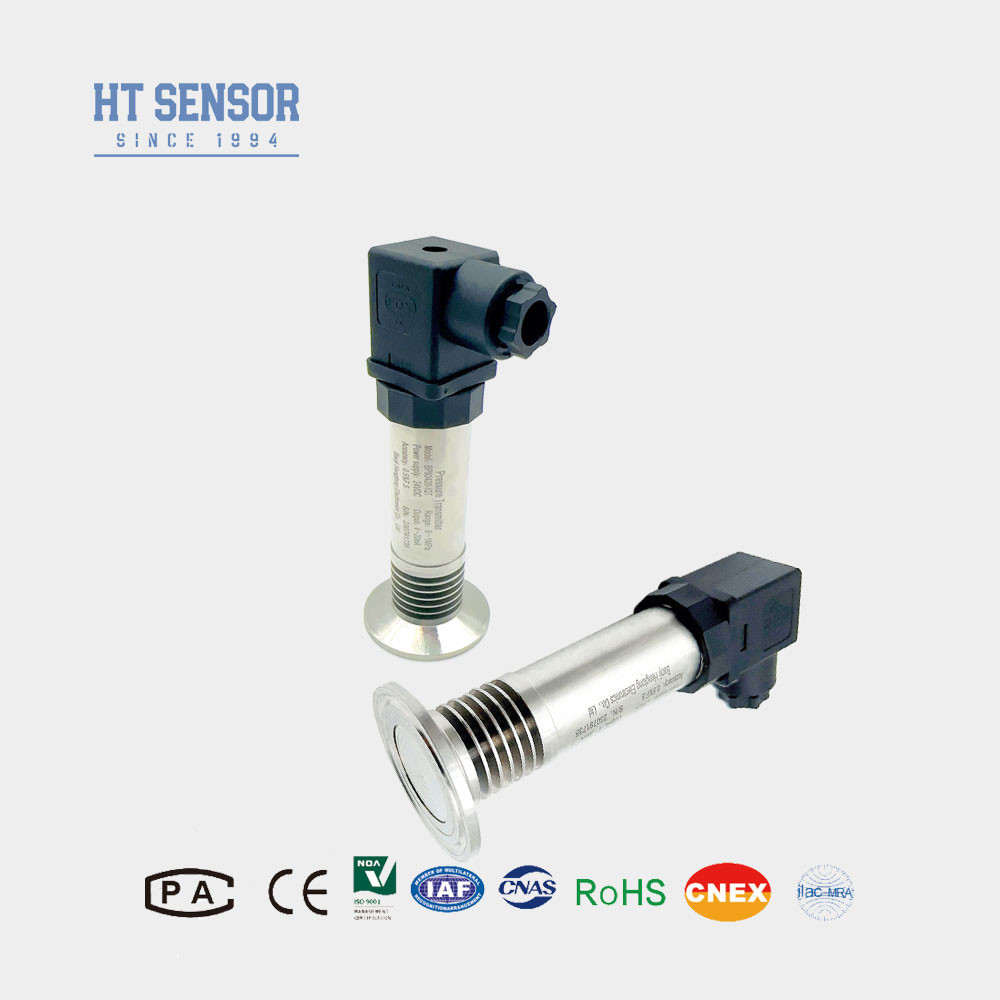

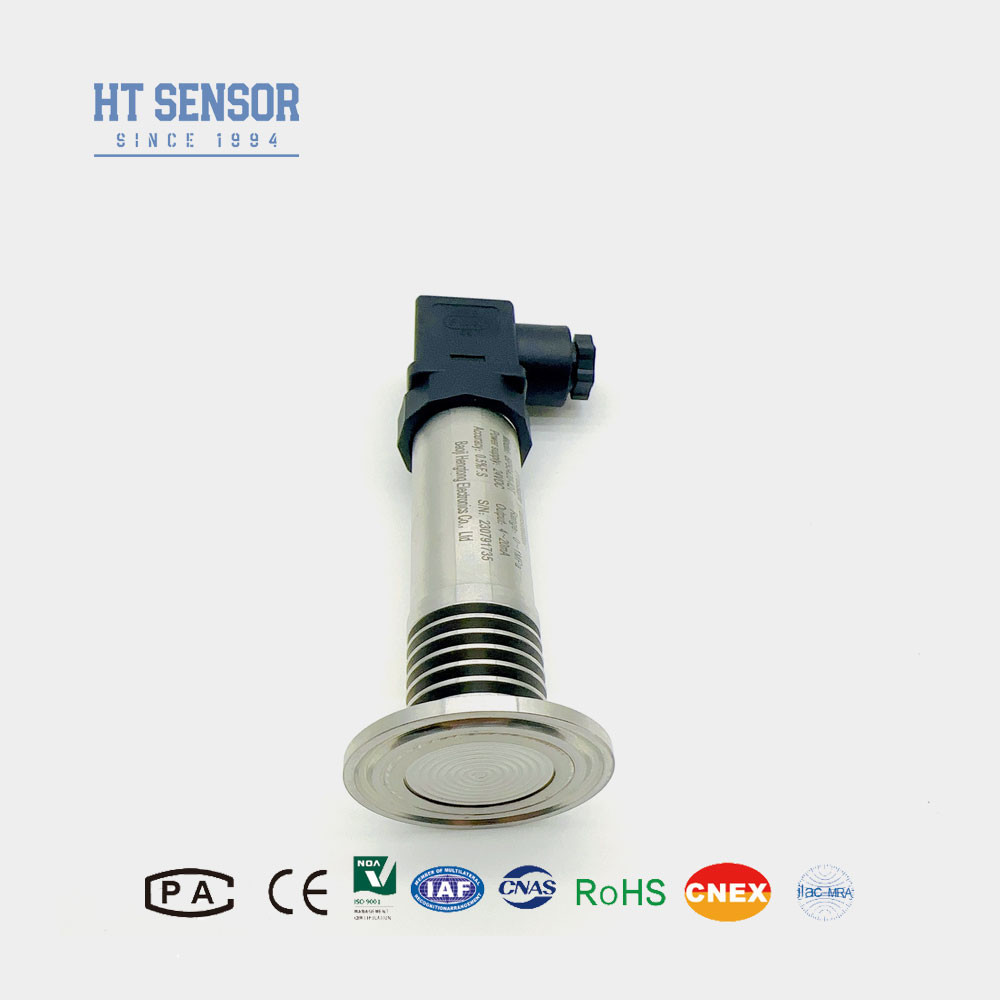

L'émetteur de pression à diaphragme compact BP93420-IQT a été soumis à des tests rigoureux pour divers projets, garantissant des performances stables et fiables.Le grand diaphragme exposé empêche efficacement le blocage du trou de pression causé par la cristallisation moyenneL'élastomère à capteur de pression à membrane plate utilise des matériaux importés et une technologie d'isolation du diaphragme.sans trou de détection de pression sur la tête d'essai pour éviter le blocage par des supports non visqueux pendant la mesureSa conception de structure intégrée est idéale pour la mesure et le contrôle de la pression dans les revêtements chimiques, la peinture, la boue, l'asphalte, le pétrole brut et d'autres milieux visqueux. "
| Paramètres de performanced'un détecteur de pression industrielle à diaphragme à chasse: |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
≤ 0,1% FS |
| Hystérésis |
≤ 0,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
0 à 70 °C (personnalisable) |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
- 0,3 kg |
Caractéristiques du produitd'un détecteur de pression industrielle à diaphragme à chasse:
1Large plage de mesure, différentes options d'interface de pression.
2Différentes options de signaux de sortie.
3Il est réglable à zéro et à pleine échelle.
4Haute précision, plusieurs connexions de processus stériles.
Applicationsde détecteur de pression industrielle de diaphragme:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
3Utilisé dans les industries du papier et de la chimie, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons.
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
1Lors de la sélection d'un produit, veillez à ce que le support soit compatible avec la partie de contact du produit à tester.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les écrans numériques.
3Pour assurer un fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
4. Pas de câble par défaut, si nécessaire, il y a trois matériaux au choix. Sauf indication contraire, le matériel de câble en polyéthylène peut être utilisé. Si vous avez besoin d'un autre matériel de câble,Veuillez le préciser dans le formulaire de commande.
5En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, des interférences électromagnétiques ou RF fortes, veuillez nous en informer et les indiquer dans la commande.
| Guide de commande du capteur de pression du diaphragme |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI1/QI2 |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont caractérisés par une grande précision, une durabilité et des performances excellentes, avec la possibilité de personnalisation.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui garantit que nous pouvons répondre aux commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour une production en douceur et un calendrier de livraison..
4Q: Quel est le délai de livraison typique?
R: Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
R: Nous offrons des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Nos produits bénéficient d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'un support d'instruction à distance via le réseau PC.
