Capteur de pression industrielle soudé BP93420IB pour gaz non corrosifs et capteur de niveau liquide
Product Details
| Le numéro de modèle.: | BP93420-IB | Plage de pression: | Pour les appareils à combustion électrique |
|---|---|---|---|
| Le pouvoir: | La fréquence d'alimentation doit être supérieure ou égale à: | Produits: | 0.5-4.5V/ 4-20mA et ainsi de suite |
| Stabilité à long terme: | +-0,2% F.S/Année ((Typ.) | Marque déposée: | HTsensor Capteur industriel |
| Type de structure: | Transmetteur de capteur de pression industriel | Mesure du milieu: | Liquide, air, huile |
| Connecteur: | le DIN grand | Personnalisation: | OEM et ODM |
| Mettre en évidence |
Sensor de pression industrielle soudé,Capteur de pression industrielle des gaz non corrosifs,Capteur de pression industrielle pour liquides |
||
Product Description

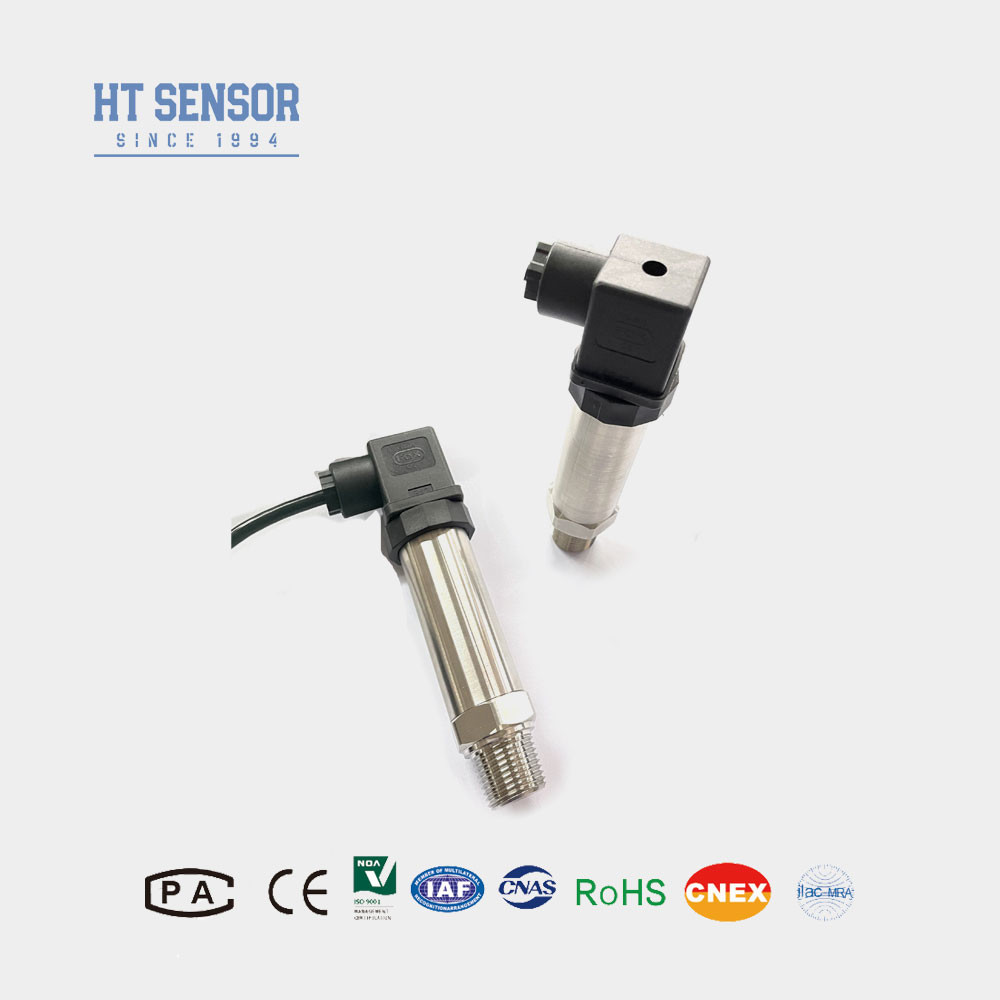

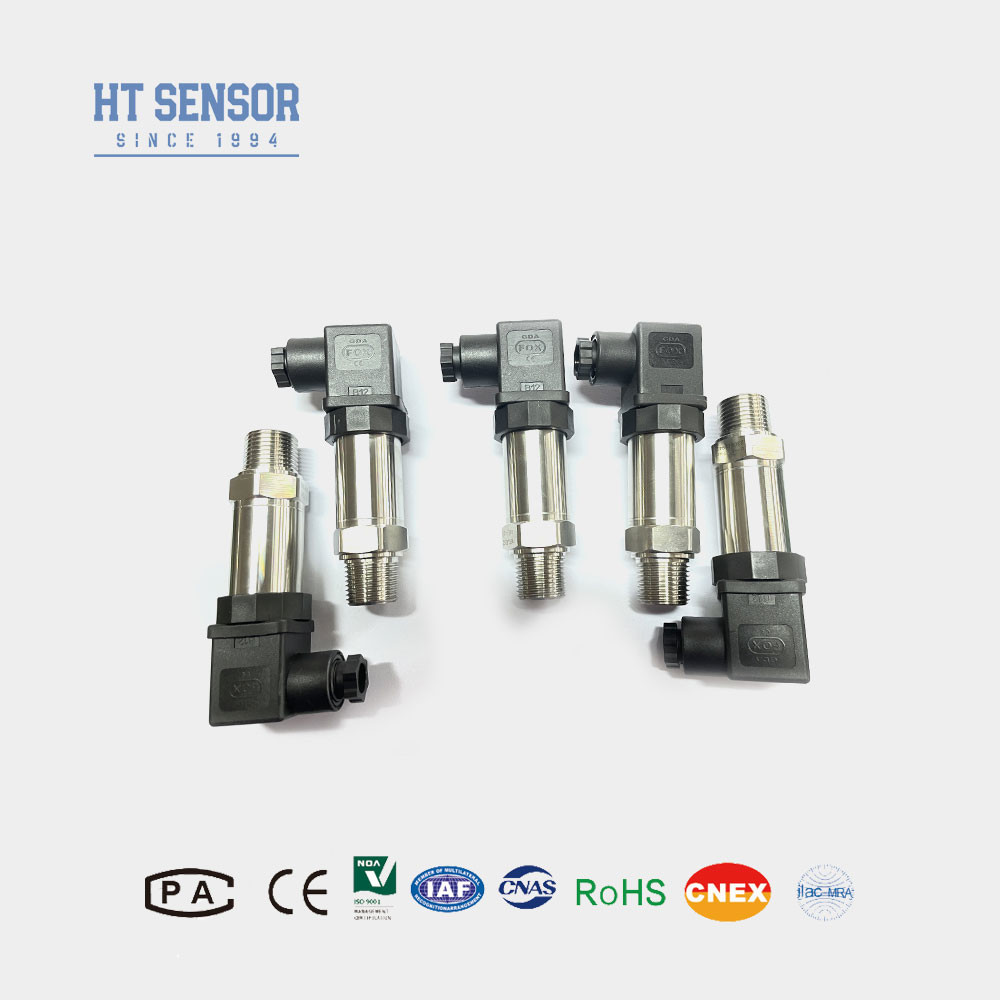

Capteur de pression industrielle soudé BP93420IB pour gaz et liquides non corrosifs
BP93420IB Émetteur de pression
Introduction du capteur de pression industriel:
Le capteur de pression industriel soudé BP93420IB est conçu pour mesurer les gaz et liquides non corrosifs.Il utilise le noyau rempli d'huile isolé de silicium diffusé de la série HT comme élément de mesure du signalLe capteur en acier inoxydable est scellé avec une soudure étanche au gaz.et le circuit de traitement du signal PCB est logé dans le boîtier en acier inoxydable pour convertir le signal du capteur en un signal de sortie standardNos produits subissent des tests rigoureux sur les composants et un dépistage du vieillissement, assurant ainsi des performances fiables dans diverses applications industrielles.
Caractéristiques du produitd'un facteur de pression industriel:
1Large plage de mesure, structure en acier inoxydable, différentes formes d'interface sous pression.
2Conception compacte et légère.
3.Une structure en acier inoxydable de haute précision.
Applicationsd'un facteur de pression industriel:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'un facteur de pression industriel | |
|---|---|
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 20 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions n'incluent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau d'O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau d'O en EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - Je ne sais pas.1. . Je ne peux pas.01... 100 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont caractérisés par une grande précision, une durabilité et des performances excellentes, avec la possibilité de personnalisation.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui garantit que nous pouvons répondre aux commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour une production en douceur et un calendrier de livraison..
4Q: Quel est le délai de livraison typique?
R: Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
R: Nous offrons des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Nos produits bénéficient d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'un support d'instruction à distance via le réseau PC.
