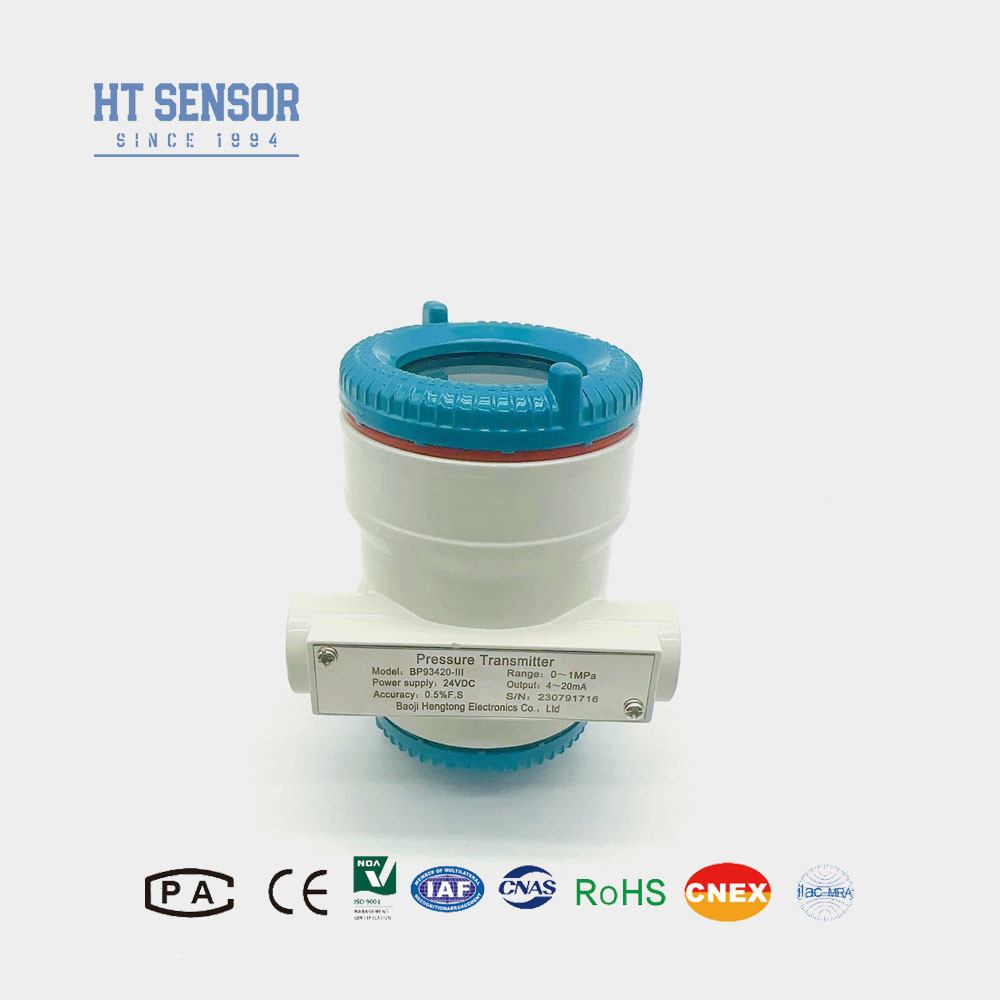

BP93420-IIIA Capteur de pression industrielle avec capteur de transmission de pression à affichage numérique
Product Details
| Le numéro de modèle.: | BP93420-IIIA, qui est le numéro de référence de l'autorité compétente | Le pouvoir: | 12 à 32 VDC |
|---|---|---|---|
| Produits: | 4-20mA avec HART ou RS485 | Le poids: | 00,8 kg |
| Type de pression: | Mesure, pression absolue, scellée | Code du SH: | 9026201090 |
| Type de structure: | Transmetteur de capteur de pression industriel | Mesure du milieu: | Liquide, gaz, colle pour boissons, etc. |
| Grade de précision: | 00,5% F.S. 0,25% F.S. | Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 60MPa. - Je ne sais pas. |
| Mettre en évidence |
Capteur de pression industriel OEM,Transmetteur de pression à écran numérique,Le détecteur de pression industrielle BP93420-IIIA |
||
Product Description

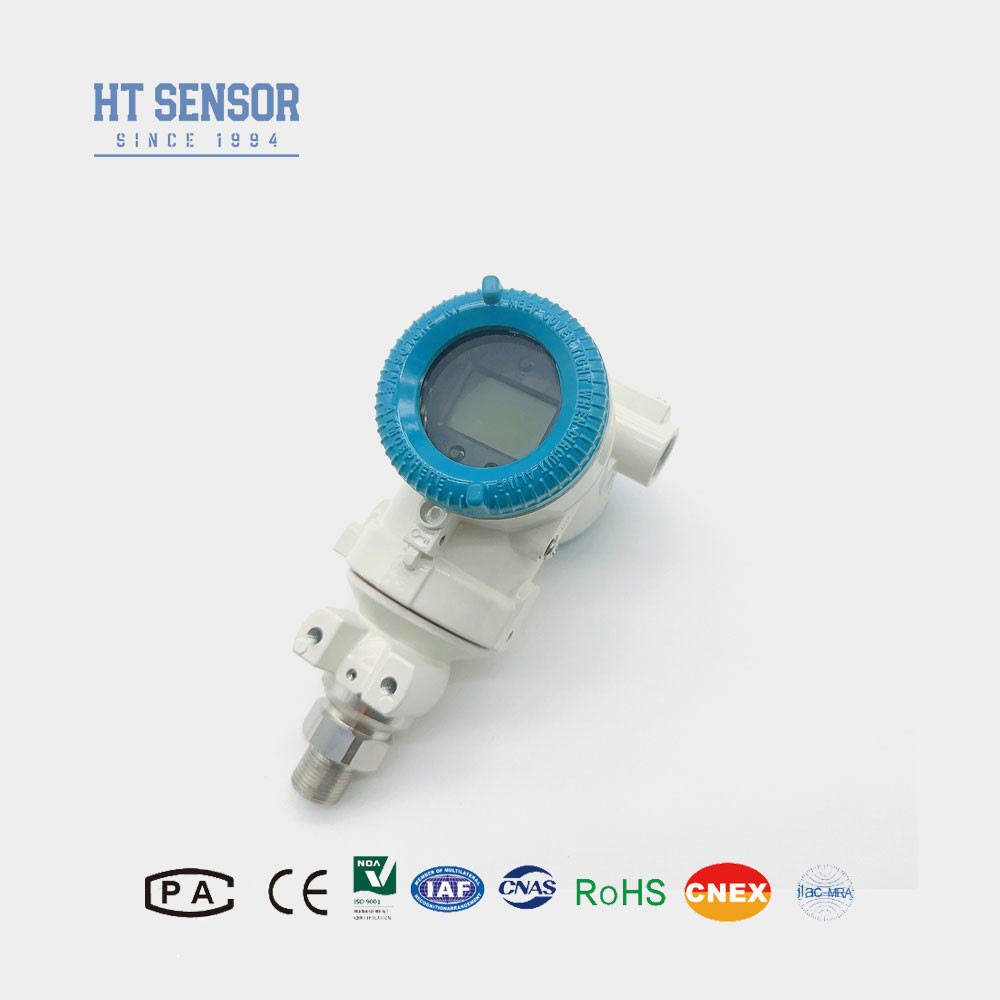

BP93420-IIIA Capteur de pression industrielle avec émetteur de pression à écran numérique
BP93420-IIIA: le produit est soumis à un contrôle de qualité.Capteur de pression industrielle
La mise en place deTransducteurs de capteurs de pression industriels:
L'émetteur de capteur de pression BP93420-IIIA Industrial est constitué d'un module de capteur de pression et d'un circuit imprimé intelligent.circuit de détection de diaphragme de mesure, capteur de température et circuit de compensation de température.Le circuit imprimé intelligent se compose d'un contrôleur micro-ordinateur et de circuits périphériques pour effectuer la conversion des signaux de pression en signaux électriquesIl est utilisé dans les milieux industriels pour mesurer la pression des liquides, des gaz ou des vapeurs.
Caractéristiques du produitdeTransducteurs de capteurs de pression industriels:
1Une large plage de mesure, des formes d'interface de pression diverses et un niveau de protection IP65.
2- Différentes formes de signaux de sortie, réglables et affichables.
3Point zéro réglable et échelle complète.
4Le noyau utilise du silicium diffusé de haute précision et de haute performance.les capteurs de pression piézorésistifs.
ApplicationsdeTransducteurs de capteurs de pression industriels:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs dans l'acier inoxydable 316L.
2Le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
3. Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance deTransducteurs de capteurs de pression industriels | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ ± 0,1% FS |
| Hystérésis | ≤ ± 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | Alliage d'aluminium |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,8 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
1Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5Les anneaux O en caoutchouc fluoré ont une plage de température de fonctionnement nominale de - 20 °C à 250 °C. Lorsque les températures de fonctionnement descendent en dessous de - 20 °C, des anneaux d'étanchéité de type EPDM O doivent être sélectionnés.
6Le câble n'est pas fourni avec le câble par défaut. Si vous avez besoin de câble, il y a trois matériaux au choix.les matériaux de câbles en polyéthylène seront utilisés par défaut.Si des matériaux de câbles différents sont requis, veuillez les indiquer dans votre formulaire de commande.
7.En cas d'exigences particulières telles que des vibrations fortes, des chocs instantanés, des interférences électromagnétiques ou radiofréquences fortes, veuillez nous en informer et les indiquer dans votre commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de détecteurs de pression?
A: haute précision, durable, excellente performance.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous offrons des services OEM et ODM.
3Quelle est votre capacité de production?
R: Notre usine de production peut produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc bien équipés pour répondre aux besoins des commandes à grande échelle.il est recommandé de contacter notre équipe commerciale à l'avance pour assurer un calendrier de production et de livraison en douceur.
4Q: Quel est le délai de livraison général?
R: Modèle standard 5 à 8 jours ouvrables. Les produits sur mesure peuvent varier.
5.Q: Expédition et emballage
R: Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
6.Q: Contactez-nous
R: Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
