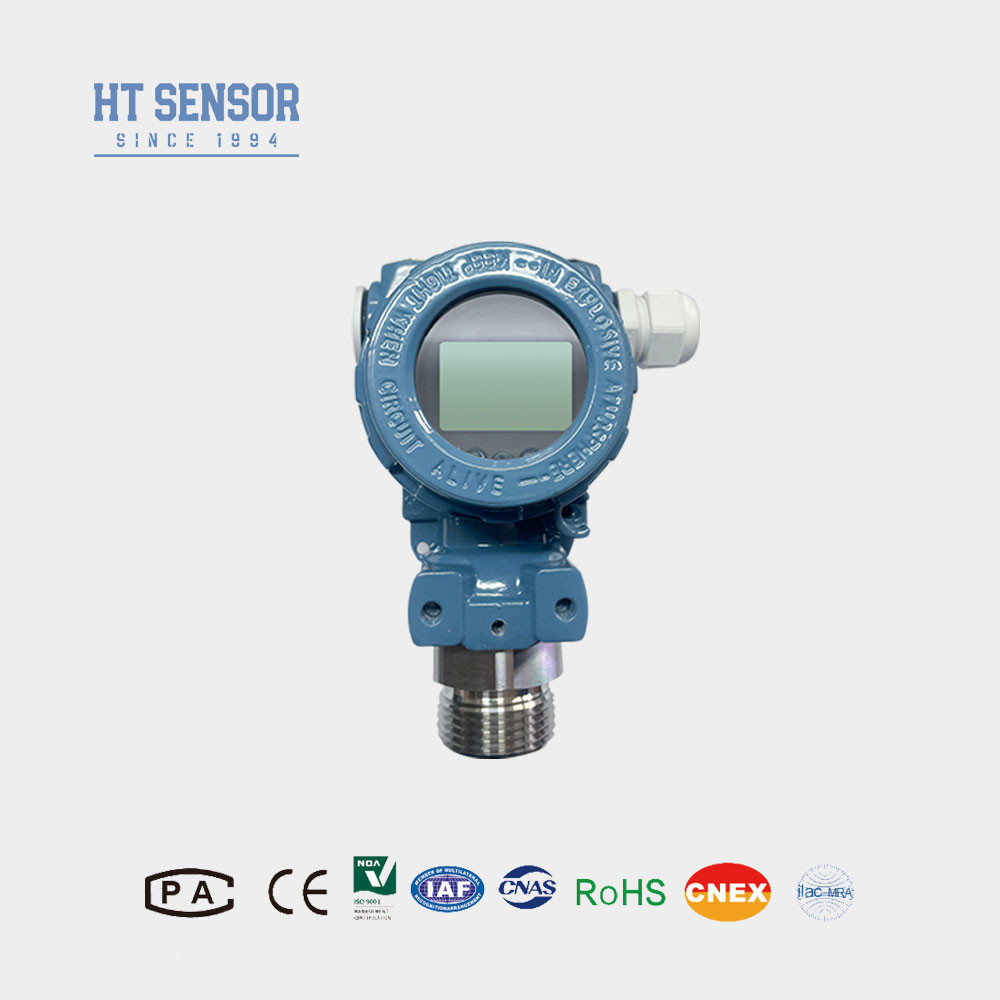

Transmetteur de pression BP93420-III
L'introduction de la pression industrielleémetteurdétecteur:
L'émetteur de capteur de pression BP93420-III est équipé d'un noyau de pression en acier inoxydable et d'un circuit de traitement d'amplificateur miniature.et l'interface d'installation peut être personnalisée pour répondre aux exigences des utilisateursCette série de produits est largement utilisée dans le contrôle des processus industriels, les équipements hydrauliques, l'industrie chimique, la fabrication d'équipements de traitement des déchets, la fabrication de produits de traitement des déchets, la fabrication d'équipements de traitement des déchets, la fabrication de produits de traitement des déchets, la fabrication de produits de traitement des déchets, la fabrication de produits de traitement des déchets, la fabrication de produits de traitement des déchets, la fabrication de produits de traitement des déchets, la fabrication de produits de traitement des déchets, etc.et autres secteurs où les conditions environnementales difficiles prévalent.
Caractéristiques du produitdepression industrielleémetteurdétecteur:
1Large plage de mesure, différentes formes d'interface de pression.
2.Niveau de protection IP65.
3Différentes formes de signaux de sortie.
Applicationsdepression industrielleémetteurdétecteur:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs dans l'acier inoxydable 316L.
2Le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
3. Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'une largeur n'excédant pas 10 mm, |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 40 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
≤ ± 0,1% FS |
| Hystérésis |
≤ ± 0,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
D'aluminium coulé |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~1,2 kg |
1. Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2. Lors de la commande d'un émetteur avec tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 12 VDC.
3. Afin d'assurer le fonctionnement fiable du produit, il est recommandé d'installer un dispositif de protection contre la foudre sur place et d'assurer la mise à la terre fiable du produit et de l'alimentation.
4Le câble par défaut n'est pas fourni avec le câble. Si nécessaire, veuillez communiquer avec le vendeur à l'avance.
5En cas de fortes vibrations, de coup de poing instantané, de fortes interférences électromagnétiques ou radiofréquences et autres exigences particulières, veuillez nous en informer et les indiquer dans la commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
