BP93420IC Capteur d'émetteur de pression
L'installation du capteur d'émission de pression:

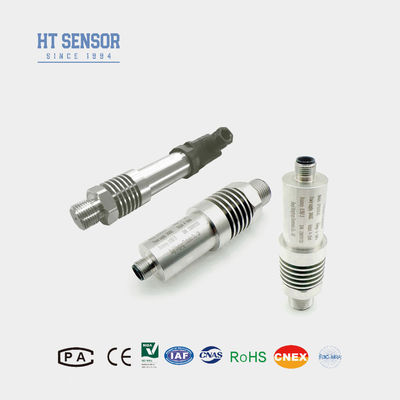

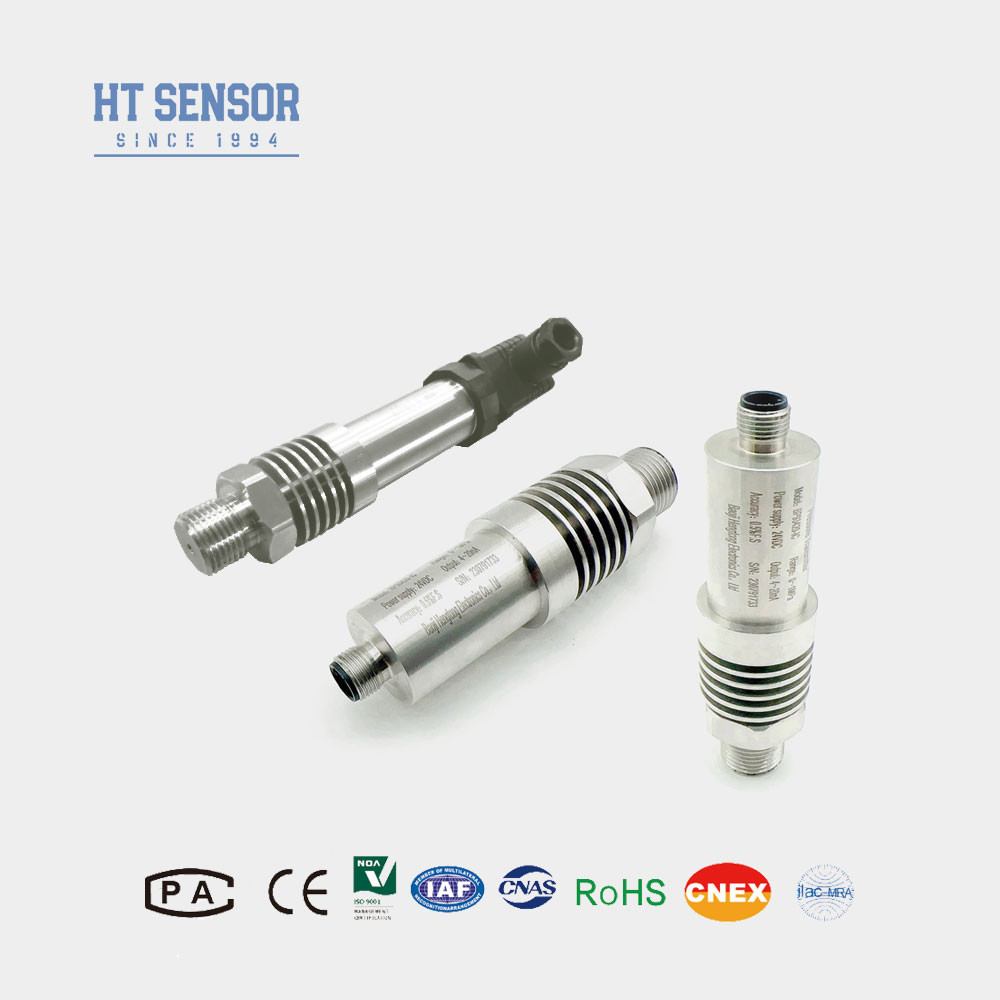

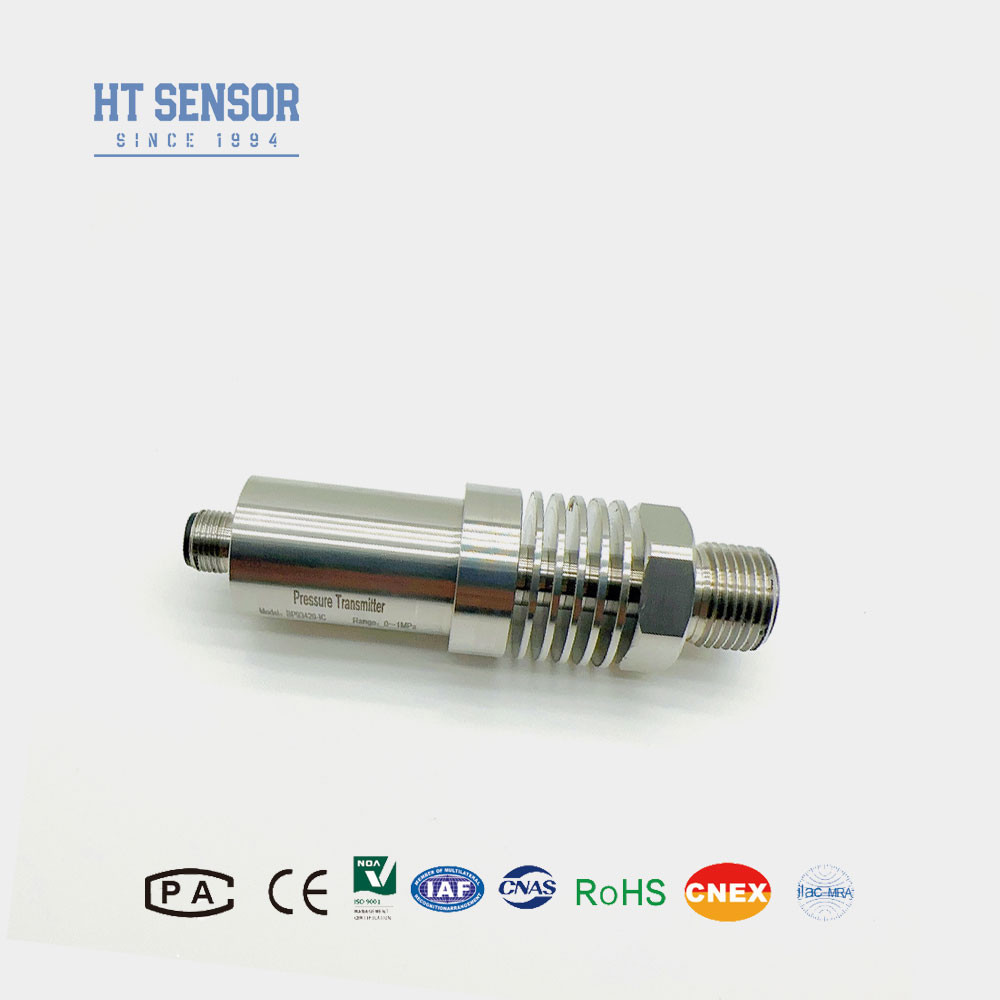

Le BP93420-IC est un capteur de transmission de pression à haute température utilisant un noyau d'isolation de pression en silicium de série HT19 avancé rempli d'huile comme élément de mesure de noyau.Un dispositif de dissipation de chaleur est ajouté à l'avant pour refroidir drastiquement le milieu qui entre en contact avec le capteurCette conception particulière le rend bien adapté à des environnements exigeants en termes de température élevée, ce qui le rend idéal pour des applications impliquant des fluctuations de température ou fonctionnant dans des conditions plus élevées.Il est largement utilisé dans les processus et les systèmes industriels où des mesures de pression précises et fiables sont requises même dans des environnements difficiles à haute température.
Caractéristiques du produitd'un capteur d'émetteur de pression:
- 1Large plage de mesure, structure en acier inoxydable, différentes formes d'interface sous pression.
- 2. structure en acier inoxydable de protection IP65.
- 3Nul et réglable à pleine échelle.
- 4Une structure en acier inoxydable de haute précision.
Applicationsd'un capteur d'émetteur de pression:
- 1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
- 2Appliqué dans les industries maritime et aéronautique.
- 3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
- 4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance du capteur de transmission de pression |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 40 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 150°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,4 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
1. Lors du choix des produits, veuillez vous assurer que le support est compatible avec la partie de contact du produit à tester.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur avec tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5. La valeur par défaut sans câble, comme la nécessité de valeur par défaut pour le matériel de câble en polyéthylène, si vous avez besoin d'un matériel de câble différent, s'il vous plaît indiquer dans la commande.
6En cas d'exigences particulières telles que des vibrations fortes, un impact instantané, des interférences électromagnétiques ou radiofréquences fortes, veuillez nous en informer et les indiquer dans la commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
