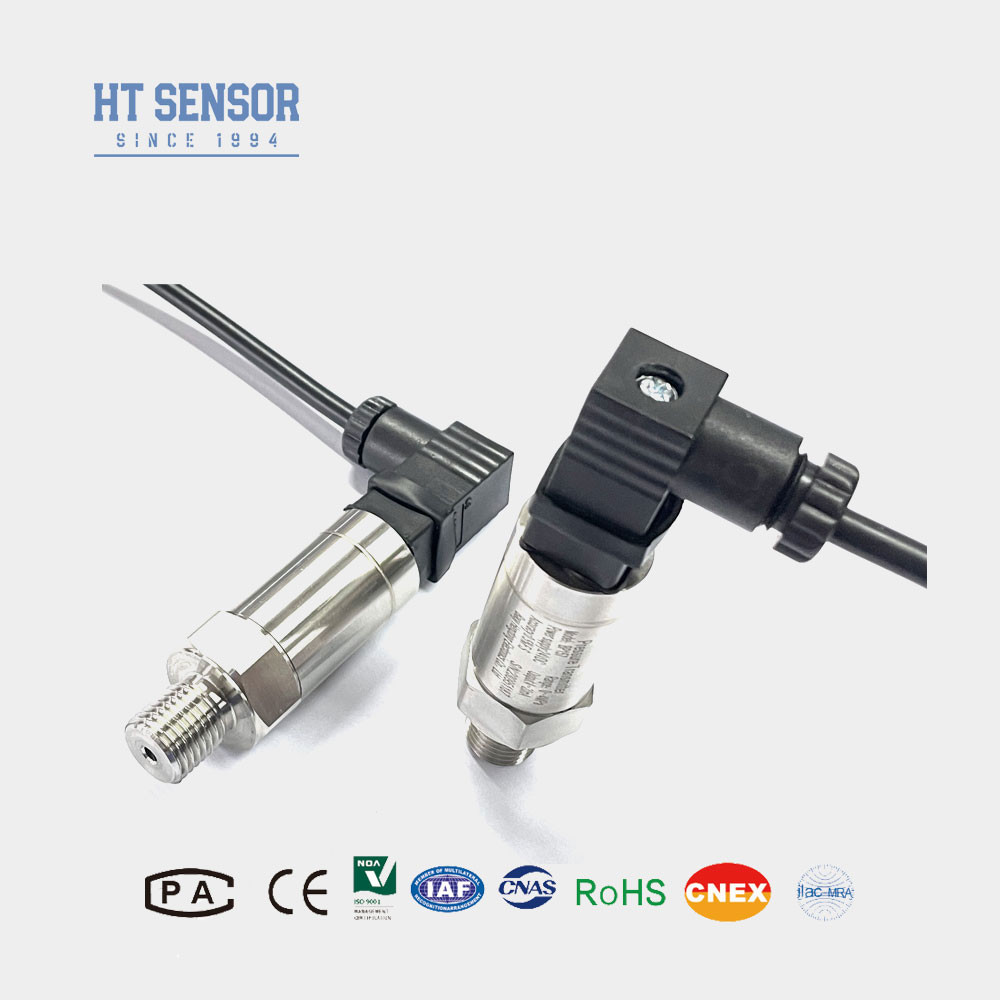

BP157 Transmetteur de pression
Introduction du capteur de pression mini DIN:
L'émetteur de capteur de pression industriel BP157 utilise des capteurs de pression en silicium de diffusion HT comme éléments de mesure du signal.Notre pcb auto-développé convertit les signaux des capteurs en signaux de sortie standard tels que 0.5-4.5VDC ou 4-20mA pour une lecture et un enregistrement faciles. Connexion électrique mini DIN, petite taille pour répondre à la plupart des besoins en champ.
Caractéristiques du produitd'un capteur de pression mini DIN:
1Large plage de mesure, structure en acier inoxydable, différentes formes d'interface sous pression.
2Conception compacte et légère.
3. réglable à zéro et à pleine échelle
4Une structure en acier inoxydable de haute précision.
Applicationsd'un capteur de pression mini DIN:
1Mesure de la pression des gaz et des liquides non corrosifs, le diaphragme est en acier inoxydable 316L, le milieu d'essai est compatible avec l'acier inoxydable 316L.
2Applications dans les industries de la marine et de l'aviation.
3Utilisé dans les procédés industriels, tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4Pour les systèmes de commande hydraulique et pneumatique.
| Paramètres de performanced'un capteur de pression mini DIN: |
| Plage de mesure |
Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone qui sont des émissions de dioxyde de carbone. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Exemples de sélectiond'un capteur de pression mini DIN |
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes |
| BP15X |
Transmetteur de pression analogique |
| |
Le code |
Construction du schéma |
| 5 |
Bouchon de Packard |
6 |
Cable de sortie directe scellé 1,5 m |
| 7 |
Connecteur mini Hirschmann |
8 |
Le connecteur Hirschmann |
| |
Plage de mesure |
Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
(0-X) Kpa
ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
|
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres ((¢50.4 Flange) |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 |
| B3 |
Cable fermée sortie 1,5 mètre |
| B4 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Êtes-vous une société de fabrication et de commerce?
R: Nous sommes un fabricant avec 30 ans d'expérience.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous offrons des services OEM et ODM.
3Quelle est votre capacité de production?
R: Nos installations de production peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc bien placés pour répondre aux grandes commandes.il est recommandé de contacter notre équipe commerciale à l'avance pour assurer un calendrier de production et de livraison en douceur.
4Q: Quelle est la durée du cycle de livraison général?
R: 5 à 8 jours ouvrables pour le modèle standard.
5Q: Emballage pour l'expédition
R: Les produits sont généralement expédiés par express international, y compris UPS,FedEx,DHL et fret INT prépayé, ou peuvent être récupérés en utilisant votre compte d'expédition, emballage d'exportation standard,y compris le certificat d'inspection.
6. Q: Contactez-nous
A: nous avons une équipe de vente active et expérimentée, pour vous de résoudre le problème de problèmes techniques et commerciaux. S'il vous plaît laissez-nous un message ou cliquez sur les services en ligne.
.
