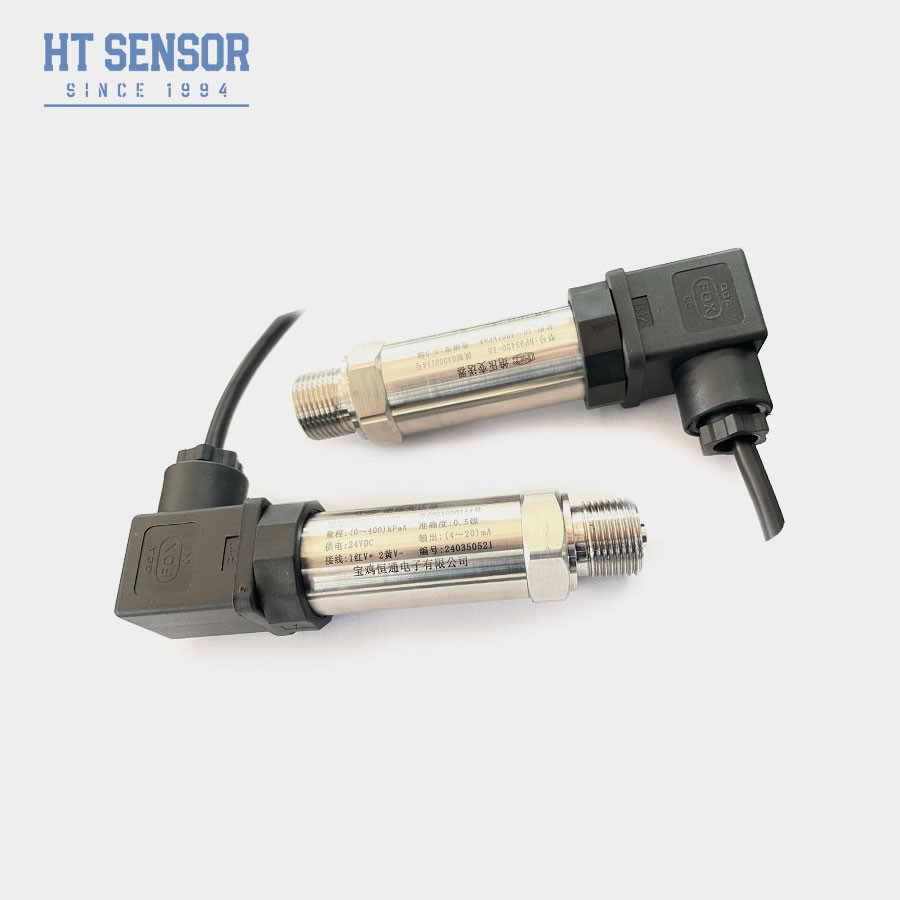

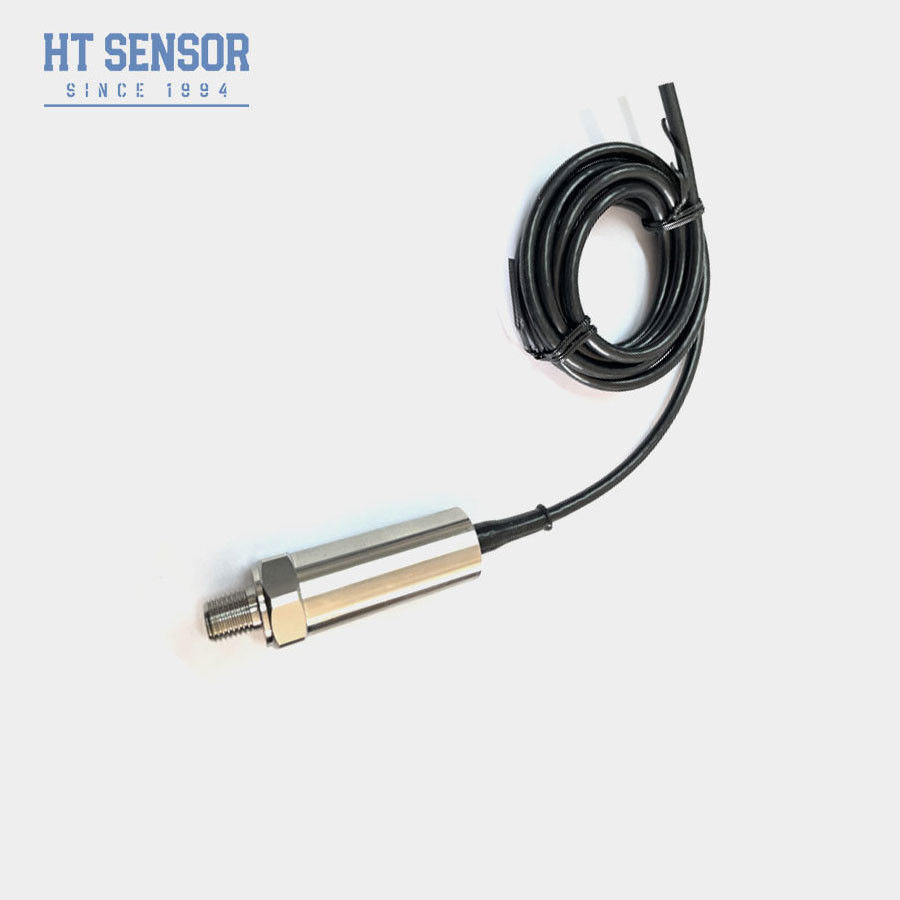

BP157 Transmetteur de pression
Introduction du capteur de l'émetteur de pression:
Transmetteur de pression au silicium diffusé BP157fonctionne sur le principe fondamental de la conversion de la pression mécanique en signaux électriques par l'effet piezoresistif dans le silicium,fournir des mesures de pression précises et fiables pour un large éventail d'applications
Caractéristiques du produit:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
Applications:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
Paramètres de performance:
| Plage de mesure |
La valeur de l'échantillon doit être supérieure ou égale à: |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Exia IICT6 |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
- 0,05 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
Exemples de sélection:
Conseils pour commander:
1. Plage de pression: spécifiez la plage de pression requise que le transducteur doit mesurer. Assurez-vous qu'il couvre toute la plage de pressions attendues dans votre application pour éviter les inexactitudes ou les dommages.
2. Exigence de précision: Déterminez le niveau de précision nécessaire pour votre application. Différents transducteurs offrent des niveaux de précision variables, alors choisissez celui qui répond à vos besoins spécifiques.
3Signal de sortie: décider du type de signal de sortie requis, tel que la tension, le courant ou la sortie numérique (par exemple, 4-20mA, 0-5VDC, SPI).Assurez-vous de la compatibilité avec votre système existant ou votre équipement d'acquisition de données.
4. Configuration du port de pression: Choisissez la configuration du port de pression appropriée en fonction de vos exigences d'installation, telles que le type de fil, la taille et l'orientation (par exemple, NPT, BSP, diaphragme de rinçage).
5. Connexion électrique: spécifiez le type de connexion électrique nécessaire, tel que la longueur du câble, le type de connecteur et la configuration des broches.
6Conditions environnementales: tenir compte de l'environnement de fonctionnement, y compris la température, l'humidité et l'exposition à des substances corrosives ou dangereuses.Choisissez un transducteur doté d'une qualification de protection de l'environnement appropriée (e.g., IP65, IP67) pour assurer la fiabilité et la longévité.
7. Options de montage: Déterminez comment le transducteur sera monté dans votre application, qu'il s'agisse d'un montage direct, d'un montage en support ou d'une intégration dans un panneau de commande.Assurez-vous de la compatibilité avec votre installation de montage.
8. Certifications: Vérifiez si le transducteur est conforme aux normes et certifications pertinentes de l'industrie (par exemple, CE, RoHS, ISO) requises pour votre application ou les exigences réglementaires.
9Temps de livraison et disponibilité: renseignez-vous sur les délais de livraison et la disponibilité du produit pour assurer la livraison en temps opportun de votre projet ou de votre calendrier de production.
Assistance technique: demandez de l'aide au fabricant ou au fournisseur si vous avez des questions ou si vous avez besoin d'aide pour choisir le bon produit
10Ils peuvent vous fournir des conseils et des conseils d'experts pour vous assurer de prendre une décision éclairée.
Guide de commande:
| BP15X |
Transmetteur de pression analogique |
| |
Le code |
Construction du schéma |
| 5 |
Bouchon de Packard |
6 |
Cable de sortie directe scellé 1,5 m |
| 7 |
Connecteur mini Hirschmann |
8 |
Le connecteur Hirschmann |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
(0-X) Kpa
ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
|
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres ((¢50.4 Flange) |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 |
| B3 |
Cable fermée sortie 1,5 mètre |
| B4 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
Q: Vous êtes fabricant?
R: Oui, nous sommes un fabricant de capteurs professionnel depuis plus de 29 ans!
Q: Pouvez-vous accepter le service OEM?
R: Oui, nous pouvons mettre les informations de votre entreprise et votre logo sur nos capteurs.
Q: Puis-je être votre distributeur?
R: Oui, nous recherchons des distributeurs sur le marché étranger.
Q: Quel est votre délai de livraison?
R: Normalement 7 à 10 jours. Pour une quantité supérieure à 100 pièces, nous avons besoin de 3-5 jours ouvrables supplémentaires.
