Capteur de pression différentielle au silicium pour test d'air pour transmetteur industriel - Capteur de pression

Sensor de transmission de pression différentielle de silicium pour l'essai aérien

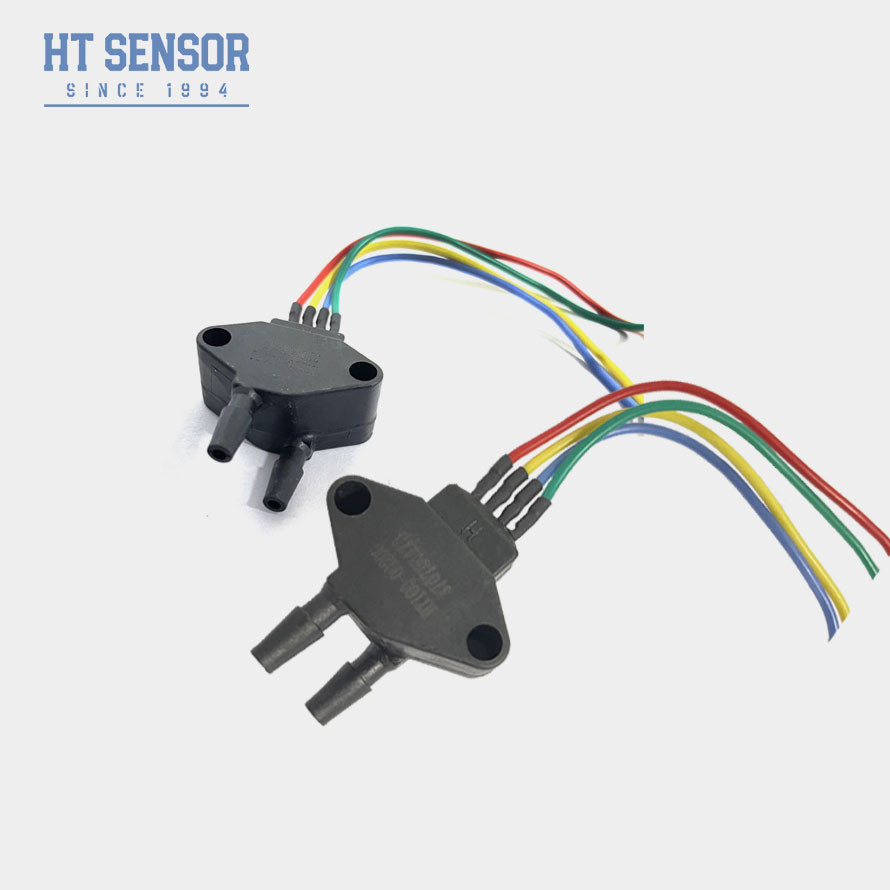

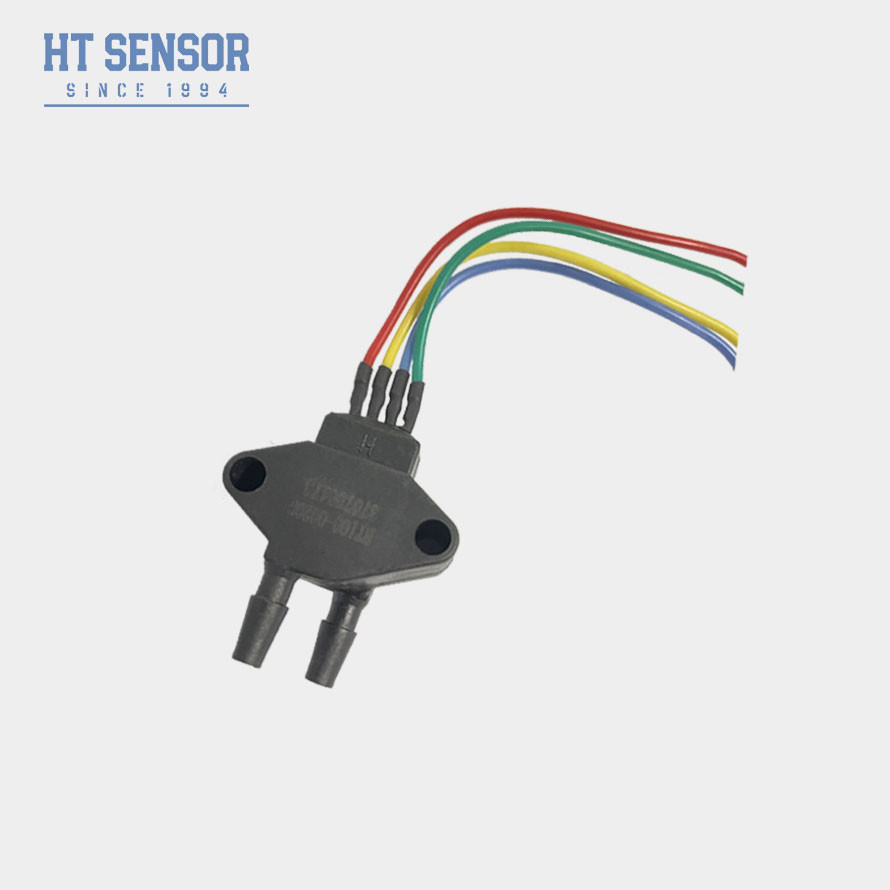

BP101 Capteur de pression piézoresistif au silicium

Introduction de l'émetteur de pression différentielle

Le capteur de pression différentielle piézorésistive en silicium BP101 est une sorte d'élément en silicium diffus à haute stabilité.Il s'agit d'un capteur de pression différentielle compact spécialement conçu pour une pression différentielle de petite portéeIl est connu pour son excellente fiabilité, sa répétabilité et sa stabilité, ce qui le rend idéal pour la mesure précise de la pression des gaz.

Caractéristiques du produit du transmetteur de pression différentielle:

• Large plage de mesure, de 0 à 10 KPa à 200 Kpa.
• Haute fiabilité et excellente stabilité.
• Applications dans le secteur aérospatial.

Applications du transmetteur de pression différentielle:

• Mesure des pressions des gaz secs non corrosifs.
• Systèmes de commande pneumatique.
• Ingénierie biomédicale pour les applications médicales.
• Le système de chauffage, de ventilation et de climatisation est contrôlé.
• Tests aérospatiaux à des fins liées à l'aviation.

Performance électrique du transmetteur de pression différentielle:

• Énergie électrique: 5V CC
• Résultats:0Le réglage de la tension est effectué à l'aide d'un régulateur de tension.

• Paramètres de performance
  Plage de mesure	Pour les appareils à commande numérique:
  Type de pression	La pression différentielle
  Pression statique	2 fois la plage nominale
  Surcharge	≤ 1,5 fois la plage nominale
  Précision @ 25°C	± 0,5% (typique), ± 1% (maximum)
  Dérive à température zéro	Le niveau de température de l'air doit être supérieur ou égal à ±2,5% F.S/°C (Typical) ±3% F.S/°C (Maximum)
  Déplacement de température	Le niveau de température de l'air doit être supérieur ou égal à ±2,5% F.S/°C (Typical) ±3% F.S/°C (Maximum)
  Température de compensation	0 à 50°C
  Température de fonctionnement	-20°C à 80°C
  Température de stockage	-40°C à 100°C
  Matériel de logement	Plastique
  Connexion sous pression	φ5 buse d'air ou personnalisable
  Classement de protection	Pour la protection contre la corrosion

Conseils de commande du transmetteur de pression différentielle
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier du transmetteur pendant l'assemblage pour atteindre l'étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter les dommages au noyau dus à une déformation ou à un perçage du diaphragme.
