HT19V Capteur de pression piézoresistive au silicium à diffusion 5VDC Capteur de niveau de l'air liquide
Product Details
| Numéro de modèle.: | HT19V | Type de fil: | Non |
|---|---|---|---|
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Gamme: | 0-10kpa ~ 60MPA | Sortir: | MV |
| Type de pression: | Le G/A/S | Fournir: | 5 à 10 VDC |
| Code HS: | 9026209090 | Capacité d'approvisionnement: | 20000 pièces par mois |
| Taper: | Capteur de pression piézo-résistif | Matériel: | Acier inoxydable |
| Personnalisation: | Disponible OEM et ODM | ||
| Mettre en évidence |
Sensor de pression piézoresistive au silicium à diffusion 5 VDC,Capteur de pression piézoresistive au silicium à diffusion liquide,Sensor de niveau de l'air liquide de 5 VDC |
||
Product Description

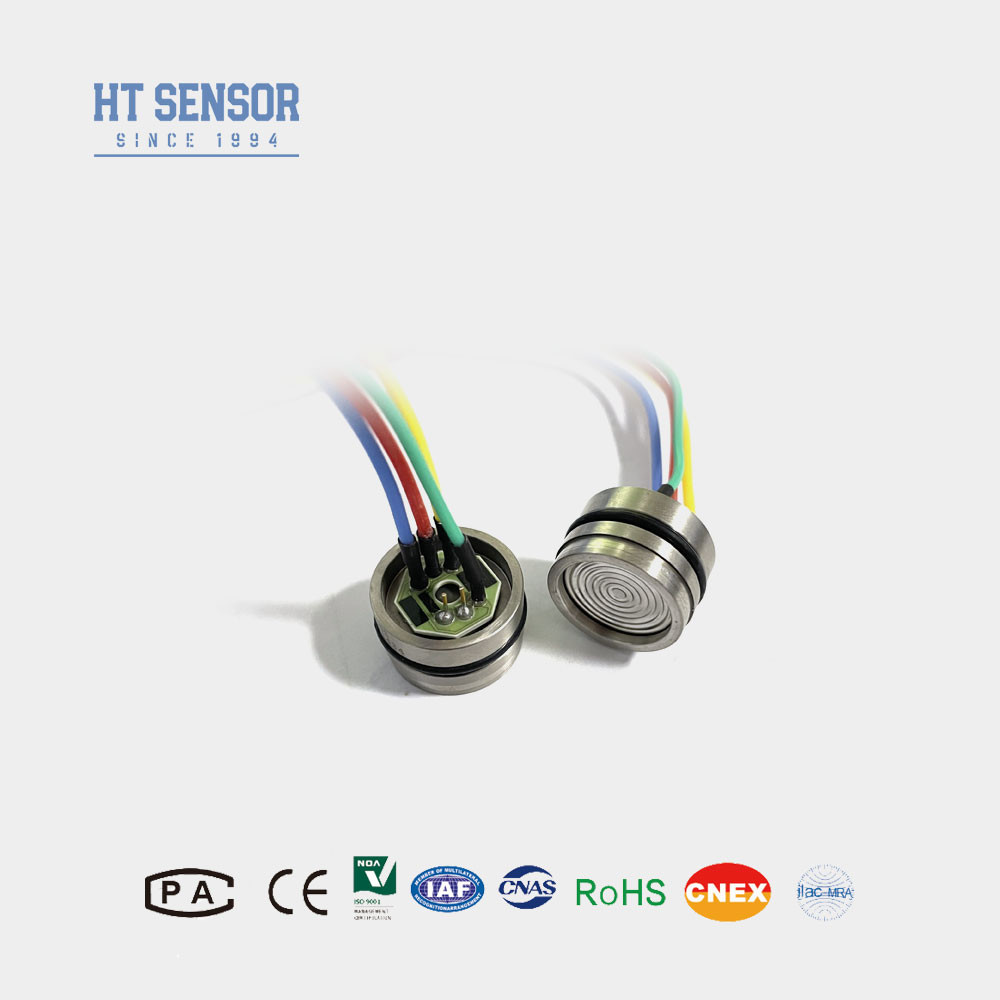

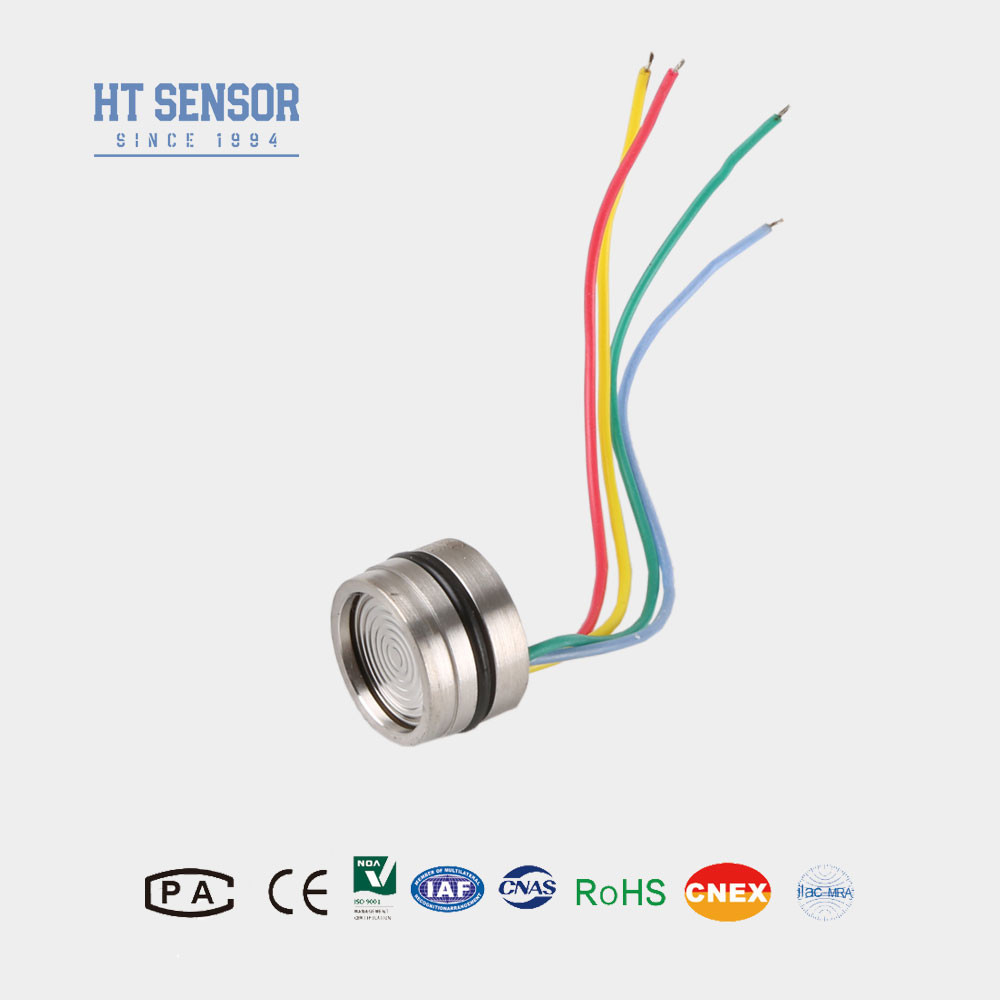

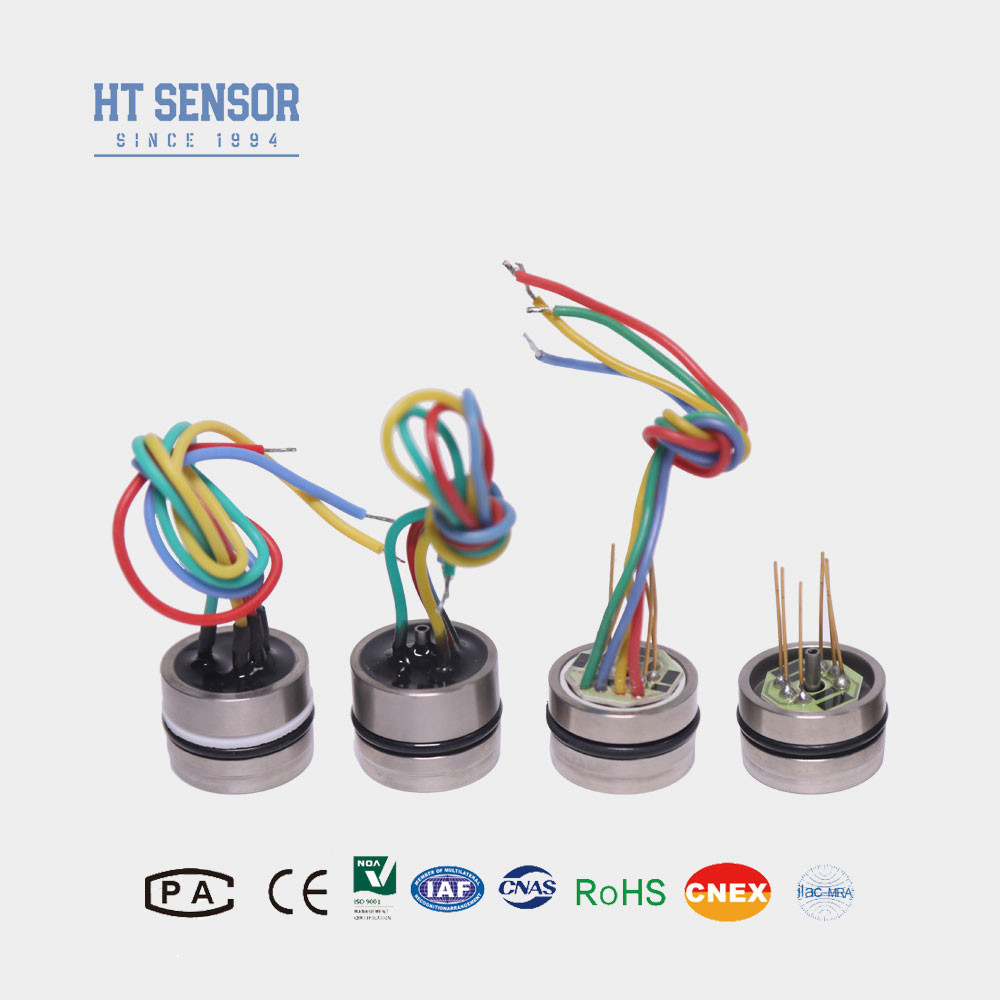

Capteur de pression piézorésistif au silicium à diffusion HT19V 5VDC Capteur de niveau d'air liquide
Capteur de pression piézorésistif au silicium HT19V
Introduction du capteur de pression au silicium :
Le HT19V utilise des éléments en silicium diffusant très stables, ce qui en fait un capteur de pression piézorésistif au silicium fiable. En utilisant une membrane d'isolation et de l'huile de silicone, le capteur peut mesurer avec précision la pression des liquides et des gaz, fournissant des résultats précis. L'alimentation à tension constante compense la dérive de température du produit, ce qui réduit considérablement l'impact des changements de température. Sa large application dans les compresseurs d'air et les systèmes de réfrigération en fait un atout précieux dans diverses industries.
Caractéristiques du produitdu capteur de pression au silicium:
1. Le circuit à couche épaisse est utilisé pour la compensation de température et la correction du décalage zéro.
2. Haute fiabilité, bonne stabilité.
3. Alimentation à tension constante, la sortie standard.
Applicationsdu capteur de pression au silicium:
1. Convient pour mesurer la pression des gaz et liquides corrosifs, compatible avec l'acier inoxydable 316 l
2. Utilisé dans les systèmes de contrôle de processus pour surveiller et contrôler la pression.
3. Souvent utilisé dans la mesure de la pression des systèmes de réfrigération et des compresseurs d'air.
Performances électriquesdu capteur de pression au silicium:
1. Alimentation : ≤10VDC
2. Sortie de tension en mode commun : 50 % de l'entrée (typique)
3. Impédance d'entrée : 4KΩ~20KΩ
4. Impédance de sortie : 2.5KΩ~6KΩ
5. Connexion électrique : fil haute température de 100 mm, câble ruban
| Paramètres de performancedu capteur de pression au silicium:. | ||||||
| Plage de mesure | Jauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absolu (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Scellé (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Typ | Max | Unité | ||||
| Non-linéarité | ±0.15 | ±0.3 | %F.S | |||
| Répétabilité | 0.05 | 0.1 | %F.S | |||
| Hystérésis | 0.05 | 0.1 | %F.S | |||
| Sortie de décalage zéro | 0±1 | 0±2 | mV | |||
| Sortie pleine échelle | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Dérive de température du décalage zéro | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Dérive de température pleine échelle | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Température compensée | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Température de fonctionnement | -20~80 | ºC | ||||
| Température de stockage | -40~125 | ºC | ||||
| Surcharge admissible | Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 120MPa | |||||
| Pression d'éclatement | 5X la pleine échelle | |||||
| Stabilité à long terme | 0.2 % | F.S/An | ||||
| Matériau de la membrane | 316L | |||||
| Résistance d'isolement | ≥200MΩ 100VDC | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | |||||
| Choc | 100g, 11ms | |||||
| Temps de réponse | ≤1ms | |||||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | |||||
| Fluide de remplissage | Huile de silicone | |||||
| Poids | ~28g | |||||
| Les paramètres sont testés dans les conditions suivantes : 10V @ 25ºC | ||||||
| Construction généraledu capteur de pression au silicium | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Connexion électrique et compensationdu capteur de pression au silicium |
|
|
| Exemples de sélection |
| Conseils de commande |
| Q&R |
.
.
