BP93420IC Capteur de pression industrielle
Introduction du capteur de pression industriel:
BP93420-IC est un émetteur de capteur de pression industriel à haute température, utilisant le noyau rempli d'huile d'isolation de pression en silicium de la série HT19 produit par notre société comme élément de mesure de base.Le capteur capte efficacement la pression du milieu mesuré au moyen d'une structure de dissipation de chaleur dédiée intégrée à l'émetteurCette conception spéciale le rend bien adapté aux environnements exigeants de haute température,ce qui le rend idéal pour les applications impliquant des fluctuations de température ou fonctionnant dans des conditions plus élevéesIl est largement utilisé dans les processus et systèmes industriels où des mesures de pression précises et fiables sont requises même dans des environnements difficiles à haute température.
Caractéristiques du produitd'un détecteur de pression industriel:
- 1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
- 2. structure en acier inoxydable de protection IP65
- 3. réglable à zéro et à pleine échelle
- 4. haute précision, toute structure en acier inoxydable
Applicationsd'un détecteur de pression industriel:
- 1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
- 2Appliqué dans les industries maritime et aéronautique
- 3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- 4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performance du capteur de transmission de pression industriel |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 150°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,4 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
1. Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5Les anneaux O en caoutchouc fluoré ont une plage de température de fonctionnement nominale de - 20 °C à 250 °C. Lorsque la température de fonctionnement du produit est inférieure à - 20 °C, il convient de choisir un anneau d'étanchéité de type EPDM O.
6. Le câble n'a pas de câble par défaut. Si vous avez besoin d'avoir un câble, il y a trois matériaux parmi lesquels choisir. S'il n'y a pas d'instructions spéciales, des matériaux de câble en polyéthylène peuvent être utilisés.Si vous avez besoin de différents matériaux de câbles, veuillez indiquer dans le formulaire de commande.
7En cas d'exigences particulières telles que des vibrations fortes, un impact instantané, des interférences électromagnétiques ou radiofréquences fortes, veuillez nous en informer et les indiquer dans la commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |

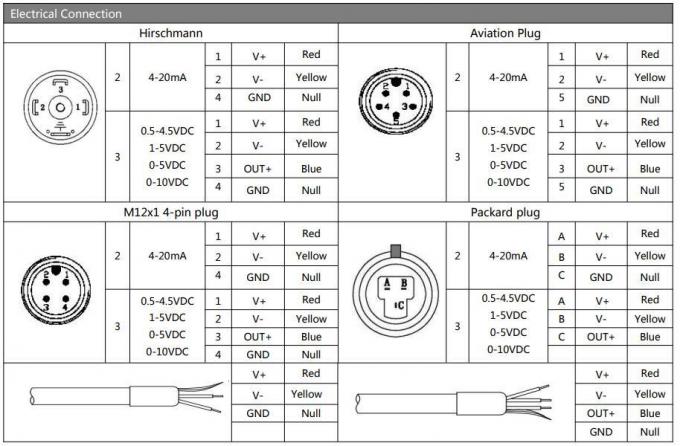

Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de votre émetteur de capteur de pression?
A: haute précision, durable, excellente performance.
2Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous offrons des services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de production peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc bien placés pour répondre aux grandes commandes.il est recommandé de contacter notre équipe commerciale à l'avance pour assurer un calendrier de production et de livraison en douceur.
4Q: Quel est le délai de livraison général?
R: 5 à 8 jours ouvrables pour le modèle standard.
5Q: Quel est le prix du produit? Y a-t-il des réductions?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la période de garantie de votre produit?
R: Notre période de garantie est de 24 mois après la livraison. Nous répondrons à vos questions dans les 24 heures après la vente et vous guiderons à distance via le réseau PC à tout moment.
