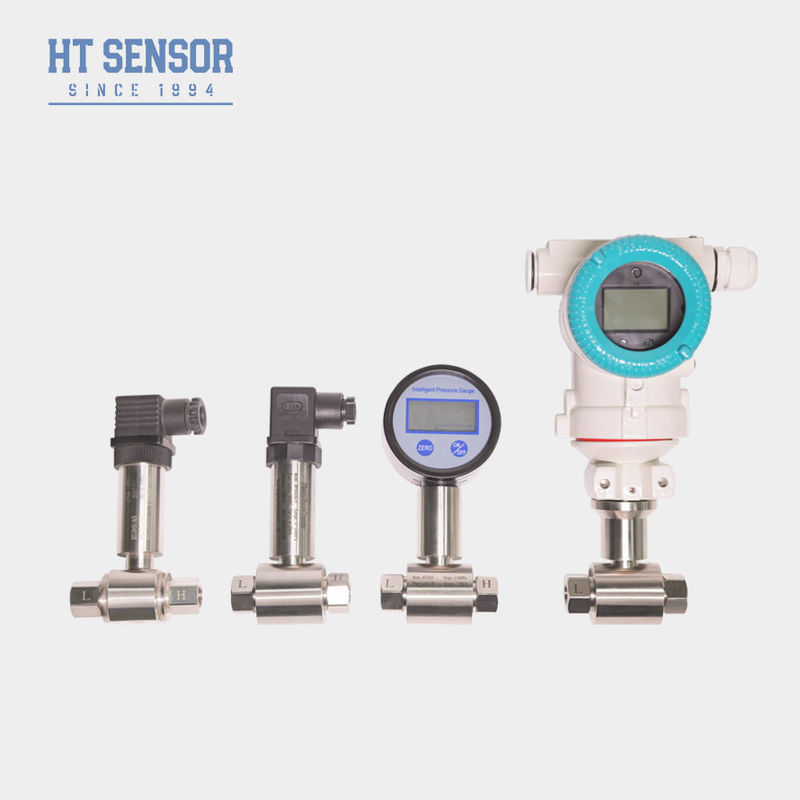

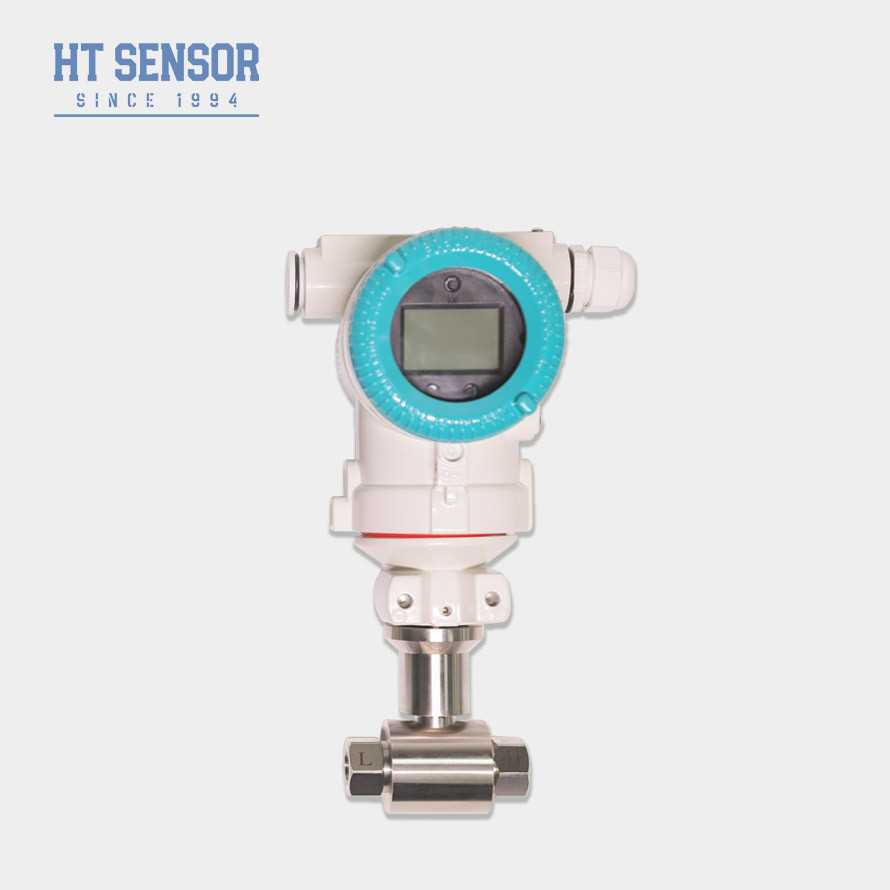

BP93420D-IIIA Transmetteur de pression différentielle avec affichage Transmetteur de niveau à détection d'explosion
Product Details
| Modèle: | BP93420D-IIIA | Gamme: | Pour les appareils à combustion |
|---|---|---|---|
| Le pouvoir: | 24 VDC | Produits: | 4 à 20 mA |
| Matériel: | Acier inoxydable | Fils: | mâle et femelle |
| Type de pression: | La pression différentielle | Classe de protection: | IP65 |
| Température de travail: | 0 à 60°C | Connecteur: | 3051A |
| Mettre en évidence |
Transmetteur de pression différentielle en acier inoxydable,Émetteur anti-déflagrant de différence de pression,Transmetteur de pression différentielle avec écran |
||
Product Description
BP93420D-IIIA Émetteur de pression différentielle avec capteur de détection EX
BP93420DIII. Les États membresDdifférentielPrésurgenceÉmetteur
Introduction du capteur de pression différentielle:
L'émetteur de pression différentielle BP93420-IIIA est conçu pour des applications industrielles pour mesurer les valeurs de pression différentielle des liquides ou des gaz.sécurisés par nature, la poussière est intrinsèquement sûre, ignifuge, type de poussière ignifuge, et peut également choisir le protocole de communication HART, rentable.
Caractéristiques du produitd'un capteur de pression différentielle:
- L'émetteur a une structure en acier inoxydable, ce qui le rend compact et facile à installer
- Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
- L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applicationsd'un capteur de pression différentielle:
- Convient pour mesurer la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, la chimie, l'énergie et l'hydrologie.
- Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Mesure de la pression pour les conduites et les chambres de four
| Paramètres de performanced'un capteur de pression différentielle | |
|---|---|
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0°C et 70°C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40°C à 100°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30 VDC | Fil 2/3/4 |
| 0 ̊10/20 mA |
3 fils |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5 VDC |
| Conseils pour commanderd'un capteur de pression différentielle |
1Lors de la sélection du produit, veuillez vous assurer que le milieu de mesure est compatible avec les parties en contact du produit.
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantanée, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Guide des commandesd'un capteur de pression différentielle | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Le système d'aiguillage doit être équipé d'un système de freinage. | |||||
| S3 | Le débit d'électricité doit être supérieur ou égal à: | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
