Capteur de pression au silicium pour tube en cuivre, capteur de mesure de pression de gaz pour air ou gaz
Product Details
| Numéro de modèle.: | HT12 | Type de fil: | TO8 |
|---|---|---|---|
| Type de câblage: | épingles de Kovar plaquées en or | Milieu de mesure: | Air gazeux |
| Gamme: | Pour les appareils à commande numérique | Sortir: | Signal analogique |
| Pouvoir: | 1,5 mA | Code HS: | 9026209090 |
| Pour: | Transmetteur de pression au silicium diffusé | Personnalisation: | Disponible OEM et ODM |
| Mettre en évidence |
1Capteur de pression au silicium de 0,5 mA,Capteur de pression piézoresistant au silicium en tube de cuivre |
||
Product Description

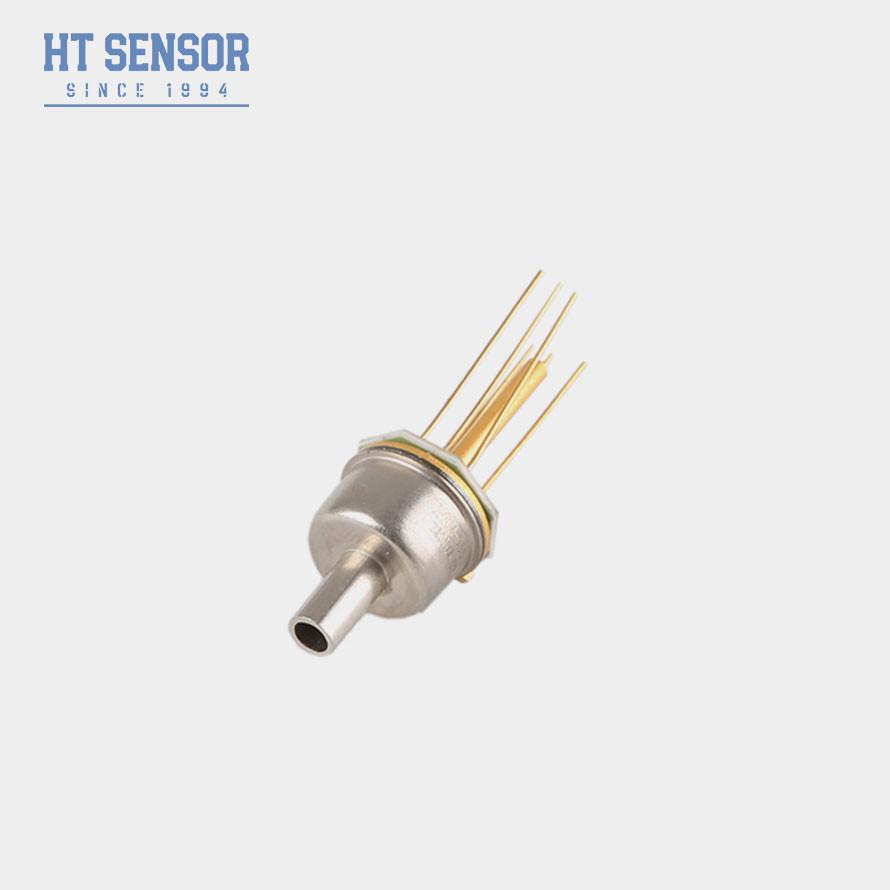

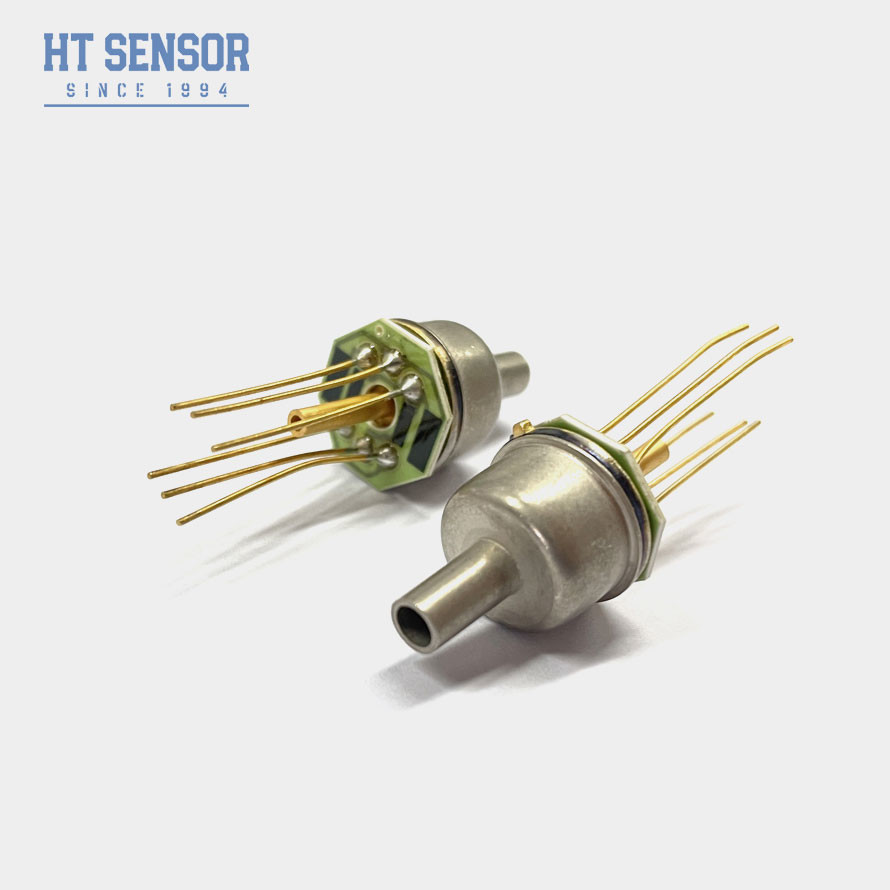

Capteur de pression de tube de cuivre à silicium Capteur de mesure de pression de gaz
Le capteur de pression piézorésistif en silicium HT12 est un élément de silicium à diffusion hautement stable emballé dans une technologie d'emballage TO8 avancée.Le noyau non rempli d'huile évite l'erreur de profil et améliore considérablement la stabilité de la petite plageIl a donc un bon effet sur la mesure de la pression des gaz secs non corrosifs.
Caractéristiques du produit du capteur de pression en silicium:
- La plage de mesure est large de 0 à 10 KPa à 2 MPa.
- Haute fiabilité, bonne stabilité.
- La technologie d'encapsulation TO8.
- Applications dans le secteur aérospatial.
Applicationsd'une épaisseur d'environ 50 mm:
- La pression des gaz secs non corrosifs a été mesurée.
- Le système de commande pneumatique Applications médicales du génie biomédical.
- Les commandes HVAC.
- L'aviation aérospatiale liée au but de l'expérience.
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
| Paramètres de performanced'une épaisseur d'environ 50 mm: | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Le poids | ~ 12,5 g | |||||
| Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C | ||||||
| Construction du schéma | |
| Dimension | |
| Connexion électrique et compensation |
|
|
| Conseils pour commander |
3Si le support d'essai est incompatible avec la puce et le matériau d'emballage (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser l'intérieur du capteur avec des mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et des dommages au noyau.
5. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
6. Si une broche change, consultez l'étiquette sur le fil de base réel.
