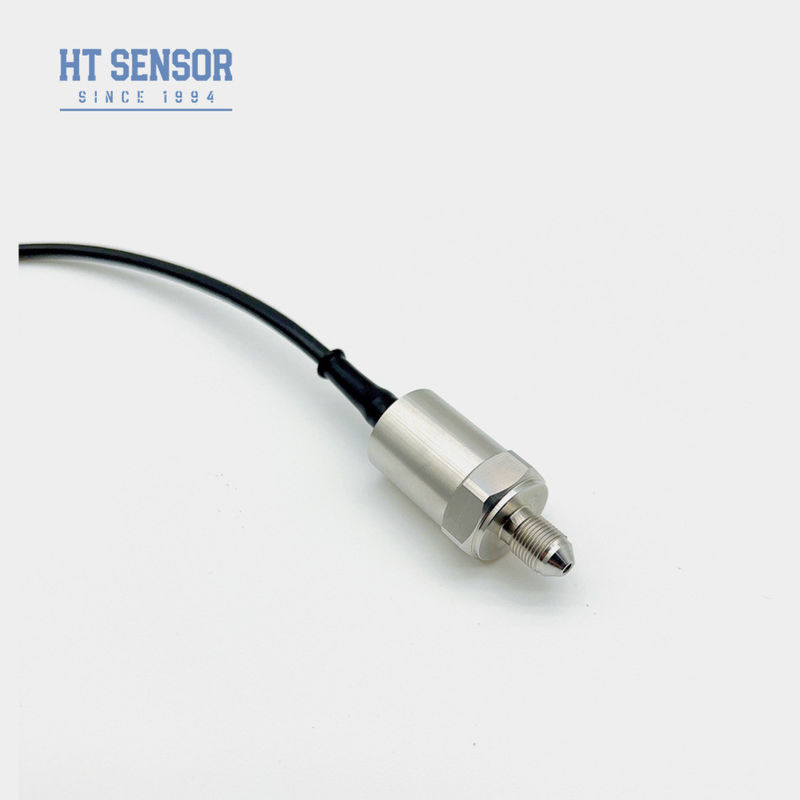

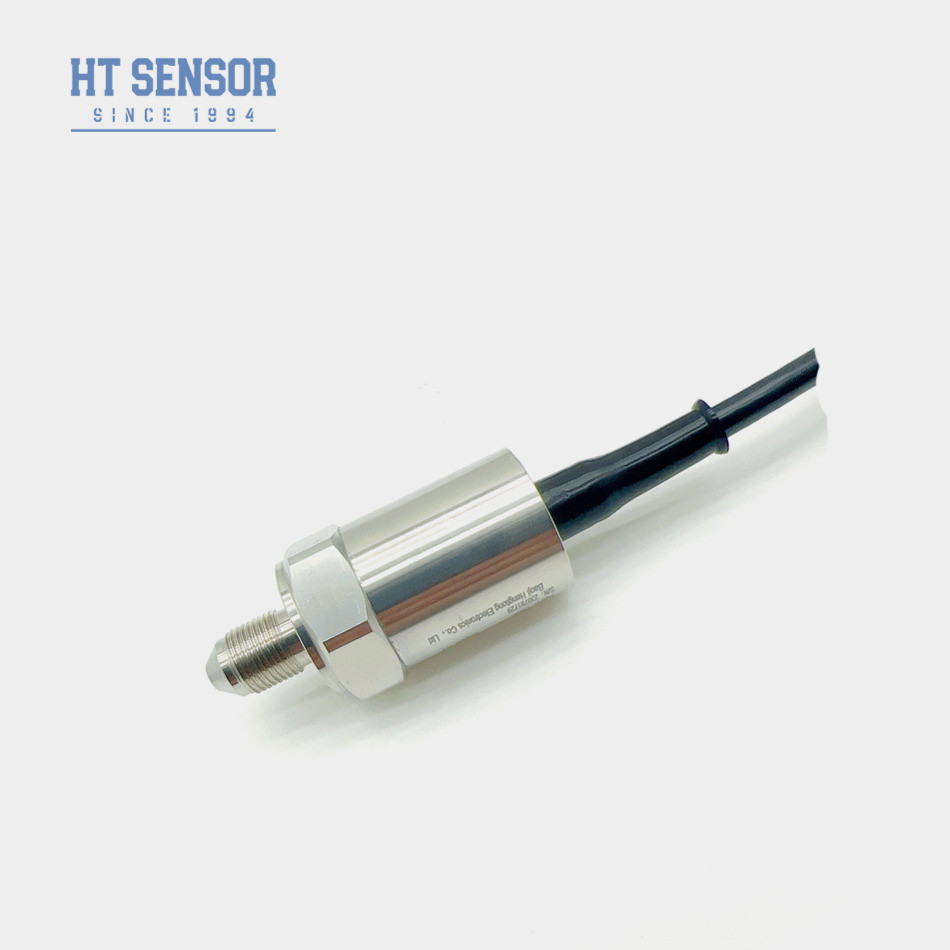

BP9325 Capteur de pression industriel MV Signal Capteurs de pression piézoresistifs au silicium
Product Details
| Modèle N°.: | BP9325 Capteur de pression industrielle | Matériel de logement: | Acier inoxydable |
|---|---|---|---|
| Température de fonctionnement: | -20℃ à +80℃ | Énergie: | 10V/1,5mA |
| Plage de pression: | 0-100MPa | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Sortie du signal: | MV | Type de connexion: | Connecteur M12 |
| Garantie: | 2 ans | Le type: | Piezoresistif au silicium diffusé |
| Mettre en évidence |
BP9325 Capteur de pression industrielle,Signal MV du capteur de pression industrielle 1,5 mA |
||
Product Description
Introduction du capteur de pression industriel:
Le détecteur de pression piézorésistif en silicium BP9325 est un silicium diffus hautement stableLa pression différentielle du milieu mesuré est transmise àle diaphragme de silicium à travers un diaphragme d'isolation 316L et de l'huile de silicium.En utilisant l'effet piézorésistif du silicium diffusé, il atteint le butde mesure de la pression des liquides et des gaz
Caractéristiques du produitd'un détecteur de pression industriel:
1Utilise une technologie avancée et un boîtier en acier inoxydable 316L, avec des matériaux
2. comme le diaphragme en titane complet et Hastelloy
3. Utilise des circuits à film épais pour la compensation de la température et la correction du point zéro
4. Haute fiabilité, répétabilité et stabilité
Applicationsd'un détecteur de pression industriel:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316L en acier inoxydable
2Appliqué dans les procédés industriels tels que le pétrole, les produits chimiques,métallurgie, production d'électricité et hydrologie
3. Utilisé dans les industries maritime et aéronautique
4Systèmes de commande hydraulique et pneumatique
5. Contrôle des processus
Condition de based'un détecteur de pression industriel:
1Énergie: ≤2mADC (valeur typique de 1,5mADC)
2. Impédance d'entrée: 2,5 KΩ à 6 KΩ
3. Impédance de sortie:2.5KΩ~6KΩ
4Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm
| Paramètres de performance: | |||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Fermé (S) | Le système est équipé d'un moteur de commande à commande numérique. | ||||
| Le type | Je suis désolé. | Unité | |||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | - 0,1 kg | ||||
| Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C | |||||
Pour vous recommander le capteur le plus approprié, veuillez nous donner les informations ci-dessous.
1Température de travail: -40 à 125 °C.
2- Le champ d'essai?
3Sortie: 4-20mA, RS485 ou autres?
4- vis: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, la conduite directe?
6Quantité de commande: ?
