4-20mA Capteur de pression à diaphragme plat Transmetteur de pression sanitaire pour boissons alimentaires
Product Details
| Modèle N°.: | BP93420-IIIQT, qui contient des produits de base | Plage de pression: | - 100kPa... 0kPa ~ 35kPa... Je suis désolé.3.5 MPa |
|---|---|---|---|
| Grade de précision: | 00,5% | Stabilité à long terme: | +-0,1% F.S/Année (type) |
| Réponse en fr3quence: | 2.4kHz | Matériel de logement: | alliage d'aluminium |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Type de noyau: | Capteur de pression au silicium piézorésistif |
| Mesure du milieu: | Liquide, gaz, pétrole | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Mettre en évidence |
4 à 20 mA pression du diaphragme plat,Capteur de pression du diaphragme plat 3,5 MPa |
||
Product Description

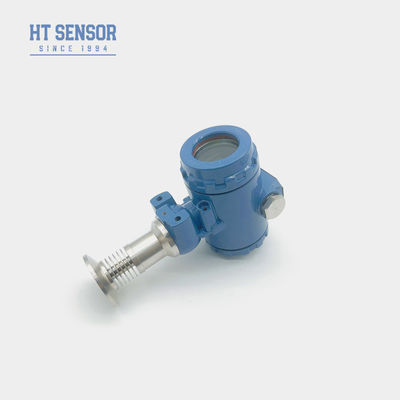

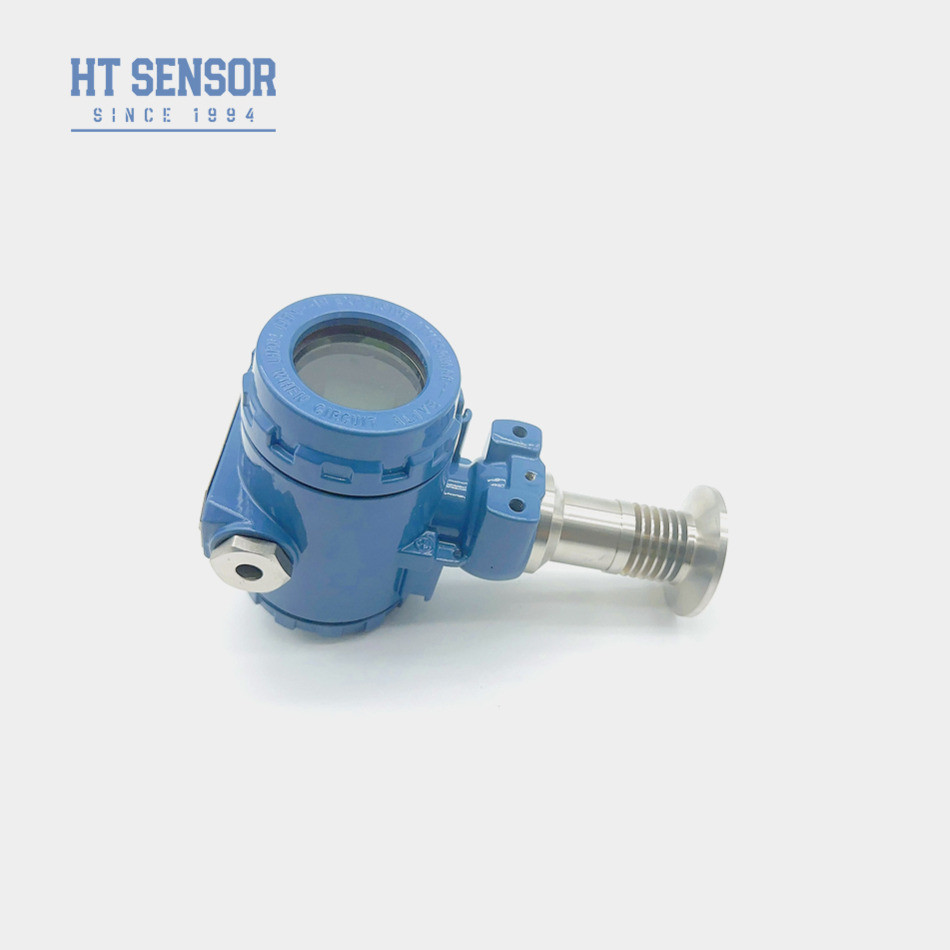

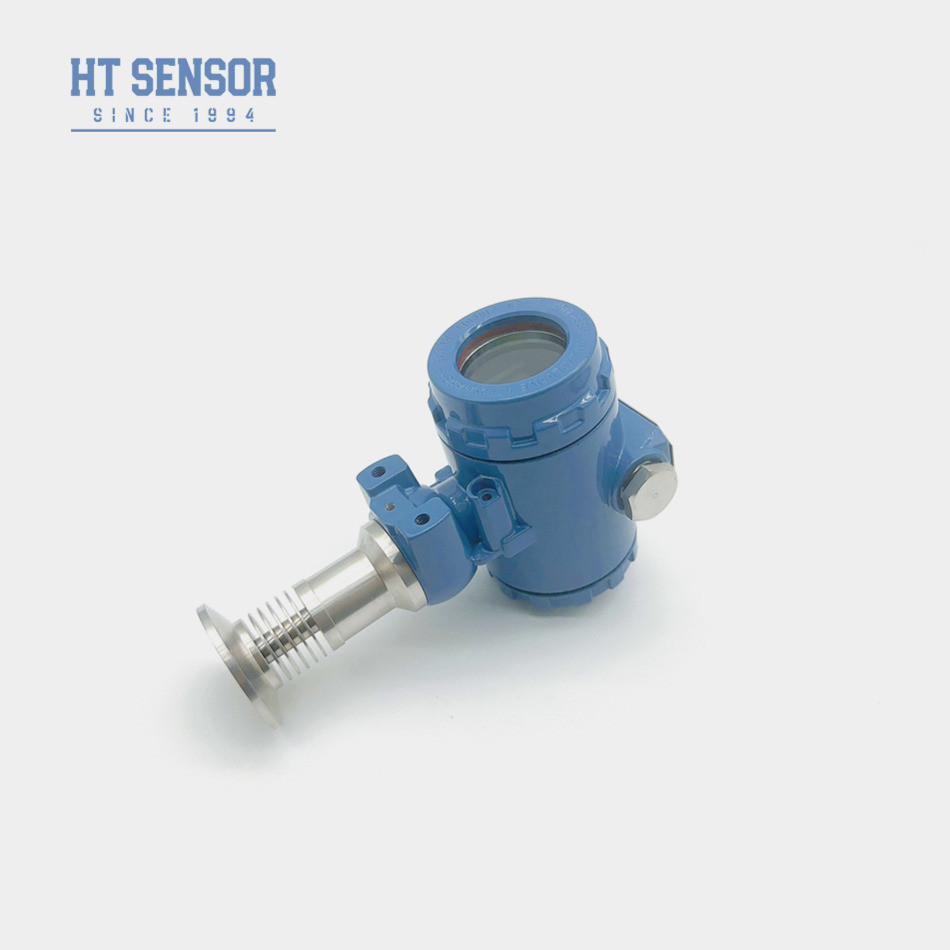

4-20mA 3,5Mpa Sanitaire Capteur de pression à diaphragme plat Émetteur de pression intelligent
Transmetteur de pression BP93420-IIIQT
La mise en place deIl est intelligent.Capteur de pression:
L'émetteur de pression BP93420-IIIQT utilise comme élément de mesure du signal un noyau d'isolation à base d'huile en silicium résistant à la pression de la série HT.Il est doté d'un diaphragme à vide en métal complet et de soudage direct avec la connexion de processus, assurant des connexions précises entre le raccordement du procédé et le diaphragme de mesure. Le produit a été soumis à des essais approfondis pour assurer des performances stables et fiables,prévenir efficacement les problèmes tels que le blocage des trous sous pression causés par les milieux cristallisants.
Caractéristiques du produitde SmartCapteur de pression:
1. large plage de mesure, diverses options d'interface de pression
2. Variété des options de signal de sortie
3. réglable zéro et pleine échelle
4- Haute précision, plusieurs connexions de processus stériles
Applicationsde SmartCapteur de pression:
1.Gases et liquides non corrosifs, utilisant du 316L.
2- Médical, biopharmaceutique et hygiène alimentaire.
3- les industries du papier et de la chimie.
| Paramètres de performance | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,3 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q: Quelles sont les caractéristiques de vos capteurs de pression?
R: Nos capteurs de pression sont connus pour leur haute précision, leur durabilité et leurs performances exceptionnelles.
Q: Puis-je demander des spécifications spéciales pour les émetteurs?
R: Oui, notre équipe d'ingénieurs peut personnaliser nos produits pour répondre à vos besoins uniques. Nous fournissons des services OEM et ODM.
Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 capteurs de pression par mois, ce qui nous rend pleinement capables de traiter les commandes à grande échelle.Nous vous recommandons de contacter notre équipe de vente à l'avance pour assurer une production et une livraison harmonisées.
Q: Combien de temps faut-il généralement pour la livraison?
R: Pour les modèles standard, le délai de livraison est généralement de 5 à 8 jours ouvrables.
Q: Quel est le prix de vos produits?
R: Nos produits sont à des prix compétitifs, et nous offrons des réductions pour les commandes en vrac ou les partenariats à long terme.
Q: Quelle est la garantie de vos produits?
R: Nos produits sont assortis d'une garantie de 24 mois après expédition. Notre équipe de service après-vente est disponible pour répondre aux demandes dans les 24 heures,et nous offrons également l' instruction à distance via le réseau de PC si nécessaire.
