OEM 4-20mA+Sensor de pression cardiaque Smart LCD Digital Display Sensor de pression 36 VDC
Product Details
| Modèle N°.: | BP93420-3051 | Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 100MPa. - Je ne peux pas le faire. |
|---|---|---|---|
| Grade de précision: | 00,5% F.S. 0,25% F.S. | Le pouvoir: | 12-36Vdc |
| Produits: | 4 à 20 mA avec HART | Le poids: | ~1,2 kg |
| Type de pression: | Indicateur, pression absolue, pression scellée | Code du SH: | 9026201090 |
| Type de structure: | transmetteur de pression futé | Mesure du milieu: | Liquide, gaz, pétrole |
| Mettre en évidence |
OEM 4-20mA + Capteur de pression cardiaque,Le capteur de pression Hart Smart 36VDC,Capteur de pression à écran numérique LCD 36VDC |
||
Product Description

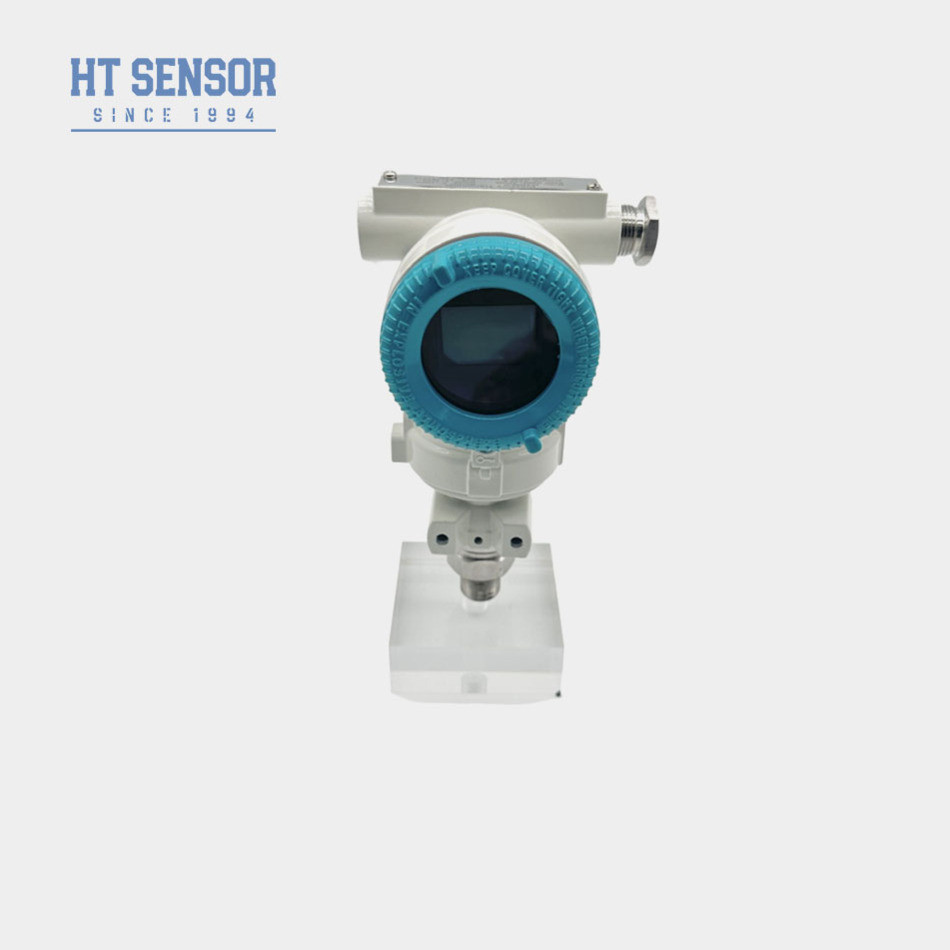

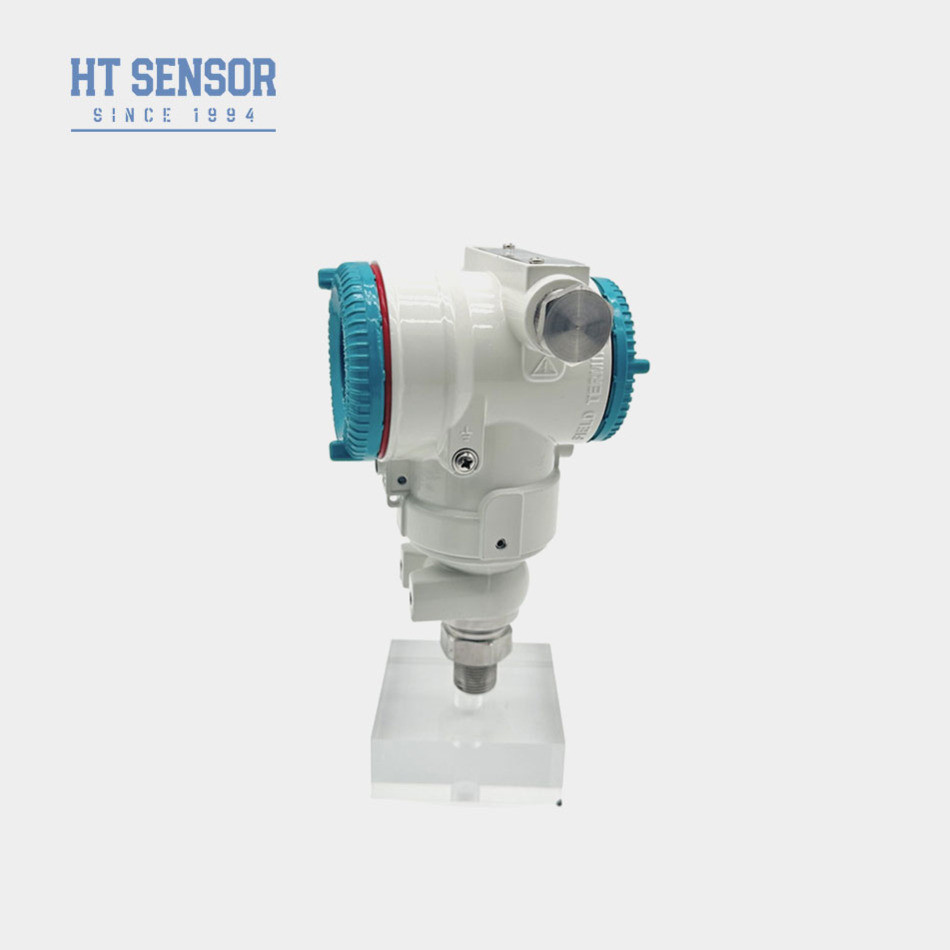

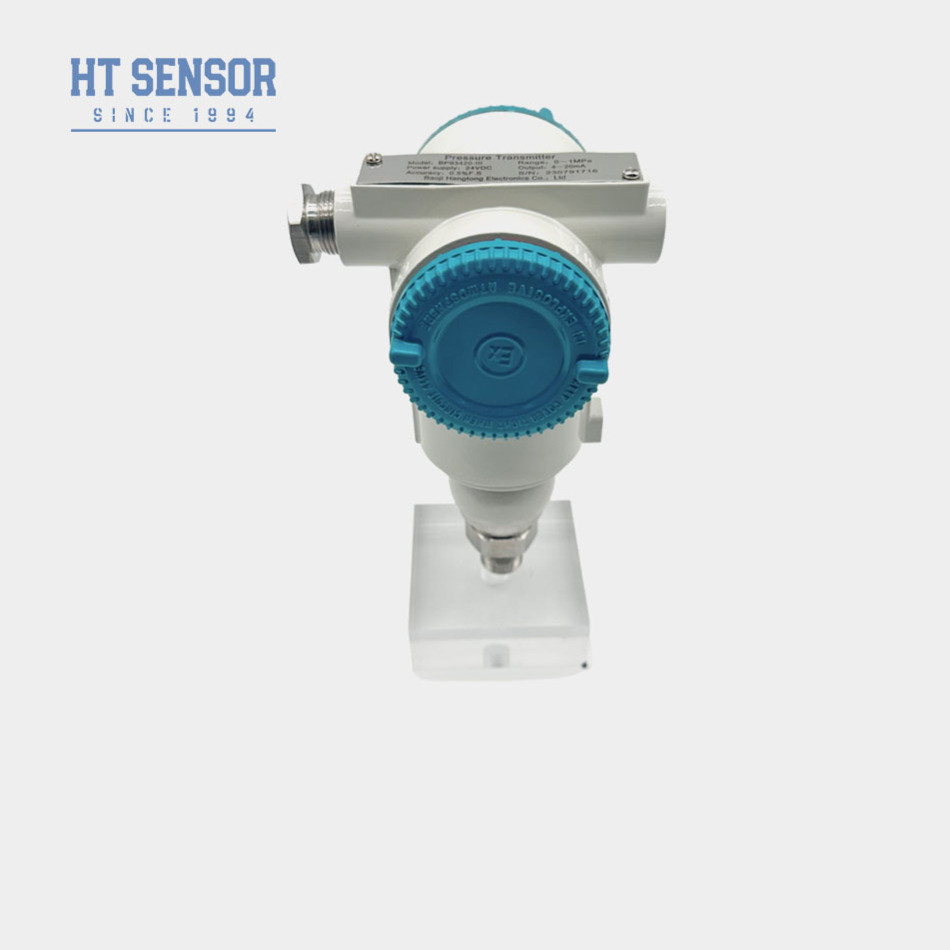

Écran LCD numérique OEM 4-20mA + Capteur de pression cardiaque Émetteur de pression intelligent
BP93420-3051 Émetteur de pression intelligent
Introduction d'un émetteur de pression intelligent
L'émetteur de pression intelligent intelligent BP93420-3051 est composé de deux composants principaux: le capteur intelligent et la carte électronique intelligente.Le capteur intelligent comprend un capteur capacitif, le circuit de détection du diaphragme, le capteur de température et le circuit de compensation de température.La carte électronique intelligente est composée d'un contrôleur micro-ordinateur et de circuits périphériques qui convertissent les signaux de pression en signaux électriquesCet émetteur est conçu pour mesurer la pression des liquides, des gaz ou des vapeurs.
Caractéristiques du produitd'un émetteur de pression intelligent:
1Une large plage de mesure, des formes d'interface de pression diverses et un niveau de protection IP65.
2. différentes formes de signaux de sortie, réglables et affichables
3. Point zéro réglable et échelle complète
4Le noyau utilise du silicium diffusé de haute précision et de haute performance.les capteurs de pression piézorésistifs.
Applicationsd'un émetteur de pression intelligent:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs dans l'acier inoxydable 316L
2- pétrole, chimie, métallurgie, énergie et hydrologie
3- Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance de l'émetteur de pression intelligent | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ ± 0,1% FS |
| Hystérésis | ≤ ± 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | Alliage d'aluminium |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~1,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q: Quelles sont les caractéristiques de vos capteurs de pression?
R: Nos capteurs de pression sont connus pour leur haute précision, leur durabilité et leurs performances exceptionnelles.
Q: Puis-je demander des spécifications spéciales pour les émetteurs?
R: Oui, notre équipe d'ingénieurs peut personnaliser nos produits pour répondre à vos besoins uniques. Nous fournissons des services OEM et ODM.
Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 capteurs de pression par mois, ce qui nous rend pleinement capables de traiter les commandes à grande échelle.Nous vous recommandons de contacter notre équipe de vente à l'avance pour assurer une production et une livraison harmonisées.
Q: Combien de temps faut-il généralement pour la livraison?
R: Pour les modèles standard, le délai de livraison est généralement de 5 à 8 jours ouvrables.
Q: Quel est le prix de vos produits?
R: Nos produits sont à des prix compétitifs, et nous offrons des réductions pour les commandes en vrac ou les partenariats à long terme.
Q: Quelle est la garantie de vos produits?
R: Nos produits sont assortis d'une garantie de 24 mois après expédition. Notre équipe de service après-vente est disponible pour répondre aux demandes dans les 24 heures,et nous offrons également l' instruction à distance via le réseau de PC si nécessaire.
