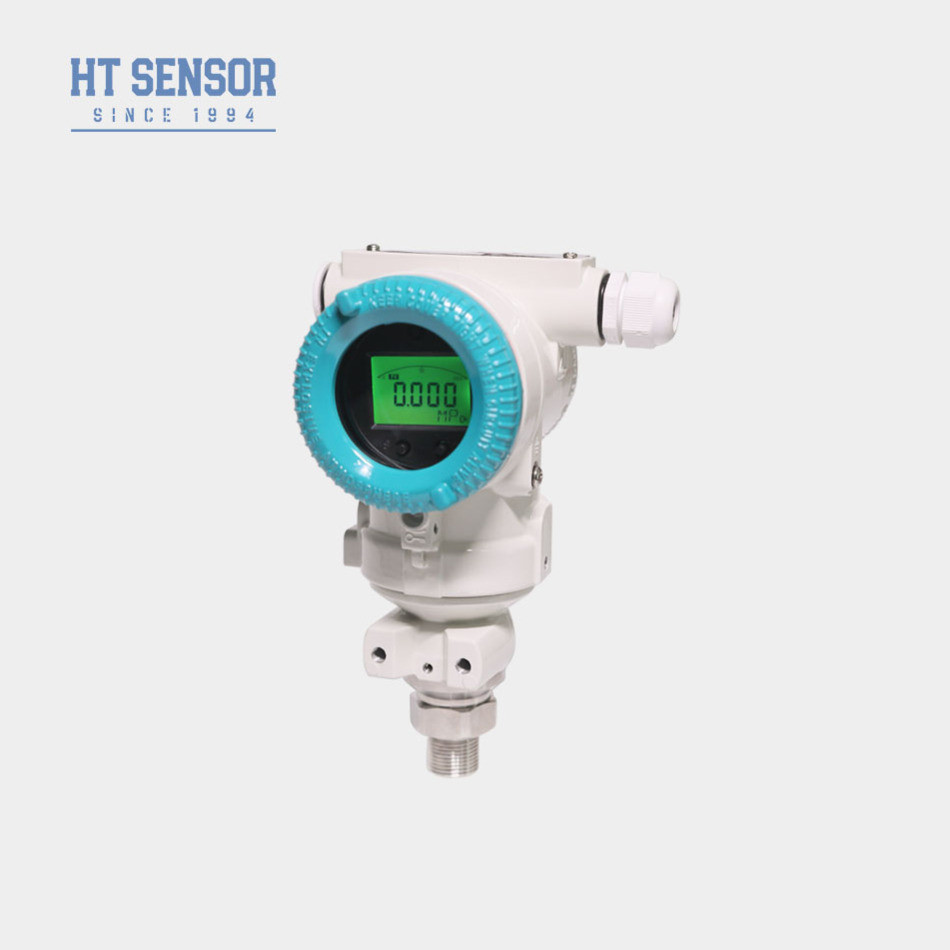

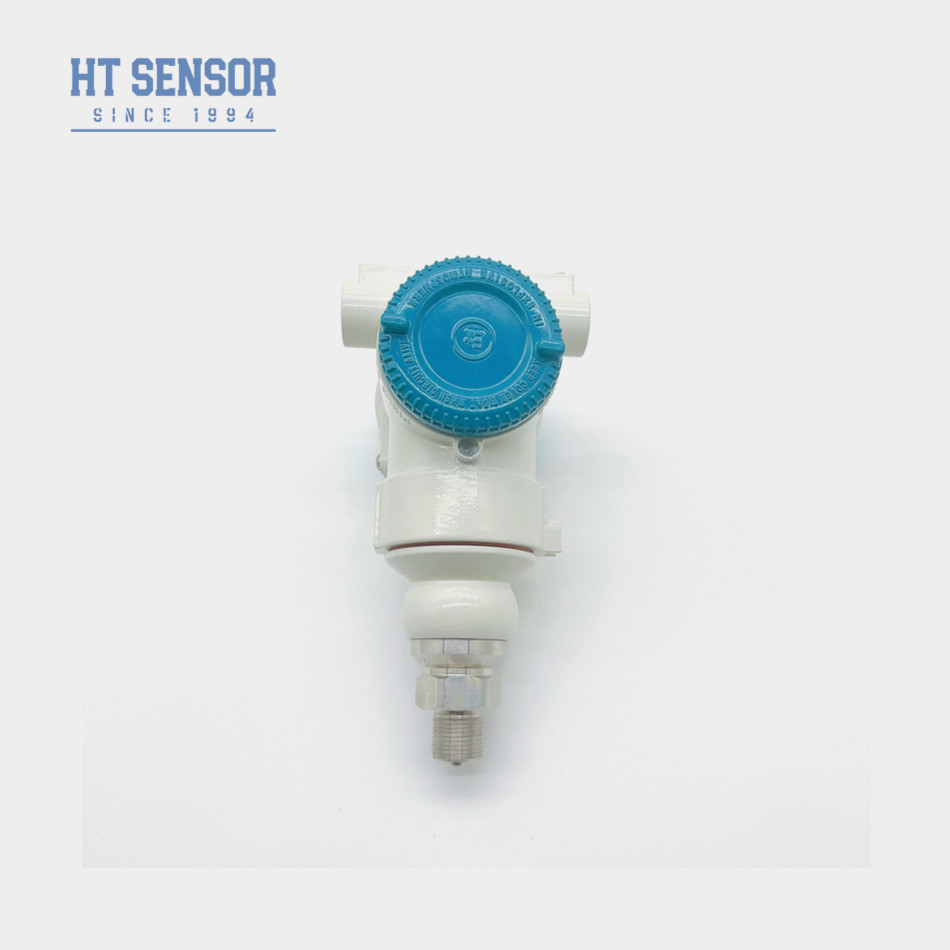

Transducteur de pression intelligent en alliage d'aluminium, boîtier résistant aux explosions, capteur de pression intelligent
Product Details
| Modèle N°.: | BP93420-III Émetteur de pression intelligent | Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 100MPa. - Je ne peux pas le faire. |
|---|---|---|---|
| Grade de précision: | 0.25% F.S. | Énergie: | 12 à 36 V, 24 V standard |
| Type de signal de sortie: | 4-20mA/RS485 | Type de pression: | Étalon/Absolu/Sélectionné |
| Type de structure: | transmetteur de pression futé | Mesure du milieu: | Liquide, gaz, pétrole |
| Matériel: | Alliage d'aluminium coulé | Garantie: | 2 ans |
| Mettre en évidence |
Transducteur de pression intelligent en alliage d'aluminium,Résistance à l'explosion du capteur de pression intelligent,Sensor de pression intelligent de 24 VDC |
||
Product Description
Résistance à l'explosion en alliage d'aluminium 4-20mA 24VDC Capteur de transmission de pression intelligent
BP93420-III Émetteur de pression intelligent
Introduction d'un émetteur de pression intelligent
Le transmetteur de pression numérique intelligent BP93420-III est un dispositif polyvalent conçu pour la mesure précise de liquide, de gaz ou d'huile.L'émetteur utilise un capteur de pression piézorésistif avec un diaphragme en acier inoxydable isolé comme élément de détection du signalIl offre des réglages nul et à pleine échelle réglables, ainsi que diverses options de signal de sortie pour répondre aux différents besoins d'application.le BP93420-III fournit des relevés de pression fiables et cohérents au fil du tempsEn outre, il offre de nombreuses options de personnalisation, ce qui lui permet d'être adapté à des besoins spécifiques en ce qui concerne la portée, la précision et le signal de sortie.
Caractéristiques du produitd'un émetteur de pression intelligent:
1. Plage de mesure: -100 kPa ~ 0 ~ 10 kPa... 100 MPa
2. Différentes formes de signaux de sortie
3. Haute précision
4- Un boîtier résistant aux explosions.
Applicationsd'un émetteur de pression intelligent:
1Commutateur de pression et système hydraulique
2. Mesure de la pression des gaz et des liquides
3. Contrôle des processus
| Paramètres de performance de l'émetteur de pression intelligent | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ ± 0,1% FS |
| Hystérésis | ≤ ± 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | Alliage d'aluminium |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~1,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
2.Note que les produits de type résistant à l'explosion n'incluent pas les têtes d'affichage numérique.
3.Si vous commandez des émetteurs équipés d'une tête d'affichage LCD ou LED, assurez-vous que l'alimentation de l'émetteur n'est pas inférieure à 20 VDC.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
