4-20mA 0,1% F.S. Émetteur de pression intelligent Capteurs de pression numériques avec écran
Product Details
| Modèle N°.: | BP93420-III | Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 100MPa. - Je ne peux pas le faire. |
|---|---|---|---|
| Grade de précision: | 00,5% F.S. 0,25% F.S. | Le pouvoir: | 12-36Vdc |
| Produits: | 4 à 20 mA avec HART | Le poids: | ~1,2 kg |
| Type de pression: | Indicateur, pression absolue, pression scellée | Type de structure: | transmetteur de pression futé |
| Mesure du milieu: | Liquide, gaz, pétrole | Matériel: | Alliage d'aluminium coulé |
| Mettre en évidence |
0.1% F.S. Émetteur de pression intelligent,Transmetteur de pression intelligent de 4 à 20 mA,0Capteurs de pression numériques à écran.1% F.S. |
||
Product Description

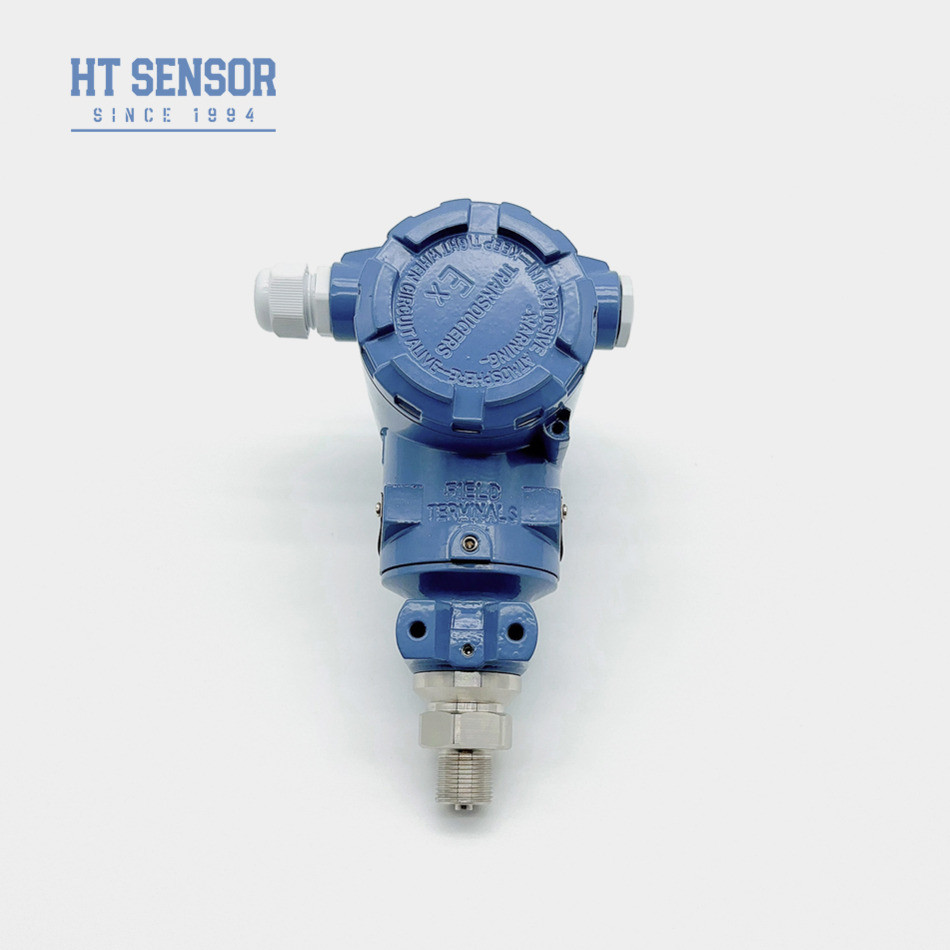

4-20mA 0,1% F.S. Émetteur de pression intelligent Capteur de pression numérique avec écran
BP93420-III Émetteur de pression intelligent
Introduction d'un émetteur de pression intelligent
L'émetteur de pression numérique intelligent modèle BP93420-III est constitué d'un capteur intelligent et d'une carte électronique intelligente.circuit de détection de diaphragme de mesureLa carte de circuit intelligent est composée d'un contrôleur de micro-ordinateur et d'un circuit périphérique.compléter la conversion du signal de pression en signal électriqueUtilisé pour mesurer la pression des liquides, des gaz ou de la vapeur.
Caractéristiques du produitd'un émetteur de pression intelligent:
1. Large plage de mesure
2. Différentes formes de signaux de sortie
3. Point zéro réglable et échelle complète
4. Haute précision et stabilité
Applicationsd'un émetteur de pression intelligent:
1- pétrole, chimie, métallurgie, énergie et hydrologie
2- Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles
| Paramètres de performance de l'émetteur de pression intelligent | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ ± 0,1% FS |
| Hystérésis | ≤ ± 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | Alliage d'aluminium |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~1,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Pour vous recommander le capteur le plus approprié, veuillez nous donner les informations ci-dessous.
1Température de travail: -40 à 125 °C.
2- Le champ d'essai?
3Sortie: 4-20mA, RS485 ou autres?
4- vis: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, la conduite directe?
6Quantité de commande: ?
