Sensor de pression du diaphragme des gaz non corrosifs Transmetteur de pression liquide
Product Details
| Modèle N°.: | BPHT24 | Portée: | Pour les appareils à combustion interne |
|---|---|---|---|
| Le pouvoir: | 5vdc /10 à 32vdc | Produits: | 0.5-4.5VDC /4-20mA /0-10VDC et ainsi de suite |
| Connectez: | Le fil:G1/2 1/2NPT et ainsi de suite | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Le type: | Capteur de pression du diaphragme | Mesure du milieu: | Liquide, gaz, colle pour boissons, etc. |
| Mettre en évidence |
Capteur de pression du diaphragme pour les gaz non corrosifs,Sensor de pression du diaphragme par écoulement ISO9001,Transmetteur de pression liquide pour gaz non corrosifs |
||
Product Description

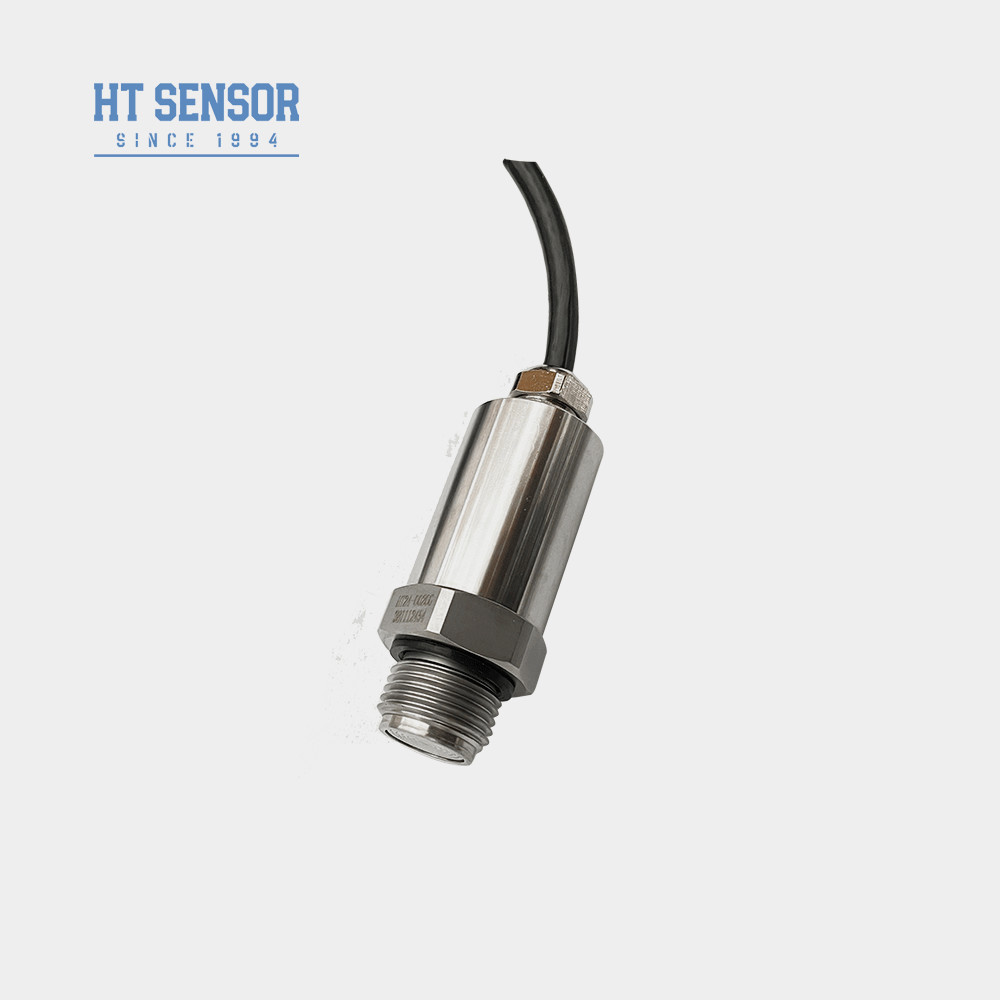

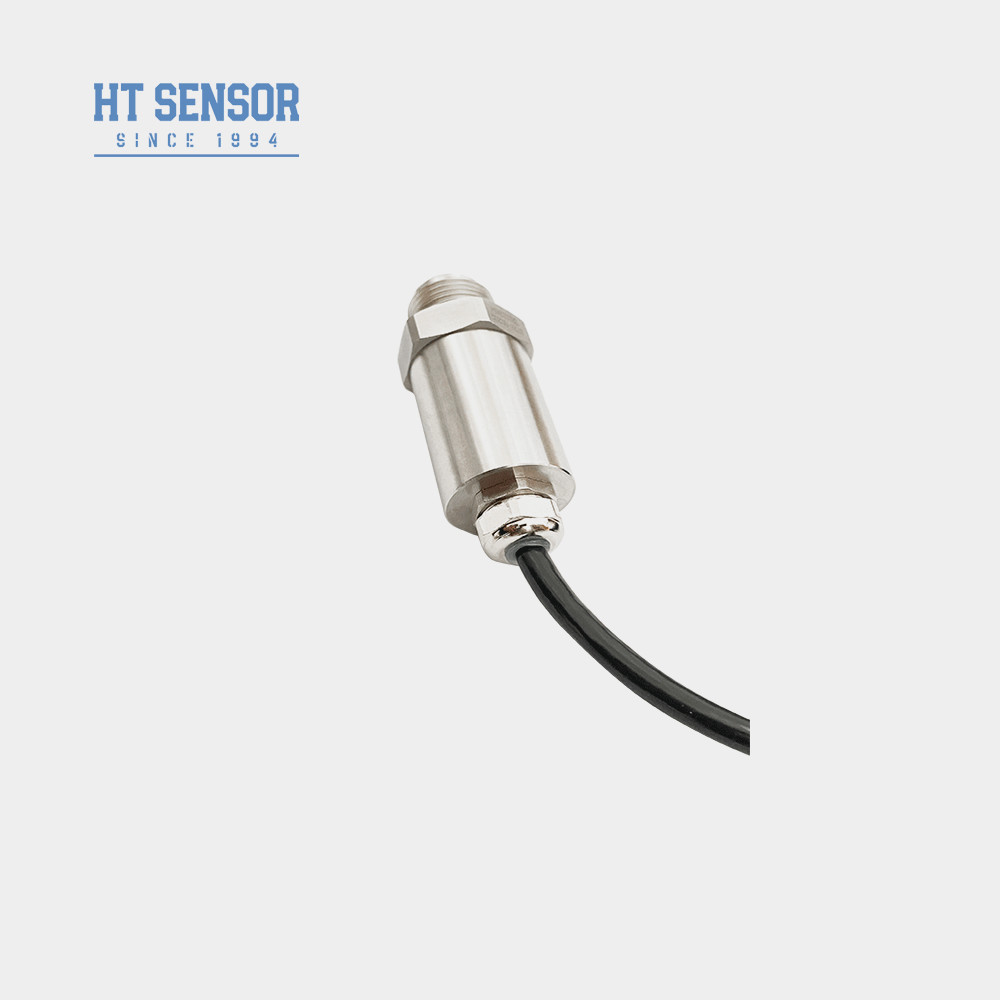

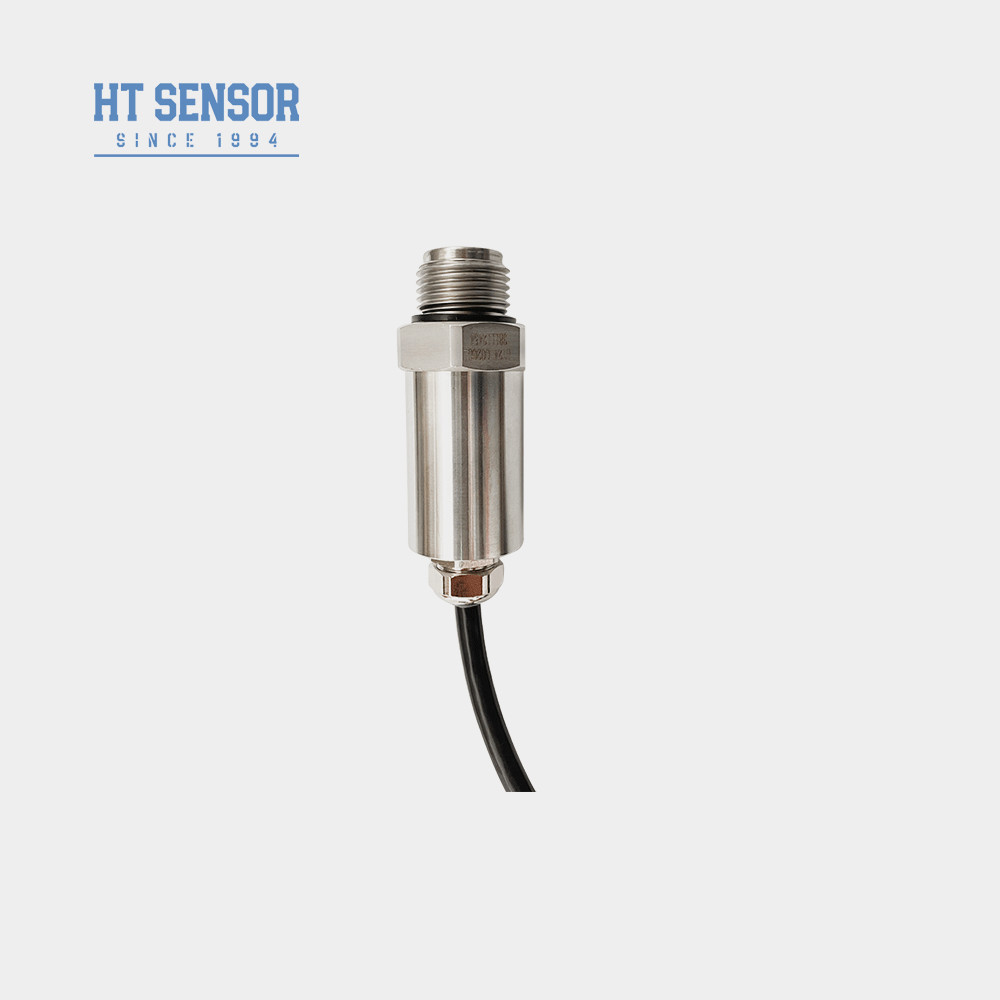

BPHT24 Capteur de pression du diaphragme à décharge pour gaz et liquides non corrosifs
Transmetteur de pression BPHT24
Introduction du détecteur de pression du diaphragme:
L'émetteur-détecteur de pression à diaphragme à décharge BPHT24 avec film plat fileté est un capteur couramment utilisé dans les systèmes de contrôle d'automatisation industrielle.Il peut convertir les signaux de pression en signaux électriques standardSa conception filetée rend l'installation très pratique, tandis que la structure de film plat fournit des résultats de mesure plus stables.et autres caractéristiques, et est largement utilisé dans diverses applications de mesure de pression.
Caractéristiques du produitd'un détecteur de pression du diaphragme à décharge:
1. Différentes options d'interface de pression
2Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne
3. Haute précision avec une structure entièrement en acier inoxydable
4Facile à nettoyer.
Applicationsd'un détecteur de pression du diaphragme à décharge:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Idéal pour la protection de l'environnement et les industries chimiques.
3Utilisé dans les industries maritime et aérienne.
4. Bien adapté pour une utilisation dans les industries médicale, biopharmaceutique et d'hygiène alimentaire.
| Paramètres de performanced'un détecteur de pression du diaphragme à décharge | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,15 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Construction du schémad'un détecteur de pression du diaphragme à décharge | |
| Dimension | |
| Conseils pour commander |
- Veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit avant de faire une sélection.
- Veuillez noter que les produits à l'épreuve des explosions ne sont pas fournis avec des têtes d'affichage numériques lors de la commande.
- Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, s'assurer que l'alimentation électrique n'est pas inférieure à 20 VDC.
- Pour un fonctionnement fiable, il est recommandé d'installer des dispositifs de protection contre la foudre sur le terrain et de garantir une bonne mise à la terre du produit et de l'alimentation.
- La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Si la température de fonctionnement est inférieure à -20°C, veuillez choisir un anneau O EPDM.
- La longueur par défaut du câble est de 1,5 m et il existe trois matériaux de câble au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans l'ordre.
- S'il y a des exigences particulières telles que des vibrations fortes, une force d'impact instantanée ou des interférences électromagnétiques ou RF fortes, veuillez nous en informer et l'indiquer dans la commande.
| Guide des commandesd'un détecteur de pression du diaphragme à décharge | ||||||||
| BPHT24 | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| Les États membres | Affichage du transmetteur de pression | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| T | Transmetteur de pression résistant aux températures élevées | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
