Lieu d'origine: | Baoji, en Chine |
---|---|
Nom de marque: | HT sensor |
Certification: | CE,RoHs,ISO9001 |
Numéro de modèle: | BP157 |
Quantité de commande min: | 1 |
Prix: | negotiable |
Détails d'emballage: | Paquet d'exportation standard |
Délai de livraison: | 5 à 8 jours ouvrables |
Conditions de paiement: | L/C, T/T et Western Union |
Capacité d'approvisionnement: | 5000 pièces/mois |
Modèle N°.: | BP157 | Température de compensation: | -10 à 100 °C |
---|---|---|---|
Matériel de logement: | 304 S.S. | Type de pression: | Pression de mesure, pression absolue, pression scellée |
Origine: | Baoji, Chine | Le type: | Capteur en céramique |
Mesure du milieu: | gaz ou liquide | Plage de pression: | Pour les appareils à combustion électrique |
Marquage: | ExiaIICT6 | ||
Mettre en évidence: | Capteur de pression industrielle à trois fils 0,5 VDC,Capteur de pression industrielle 4 |

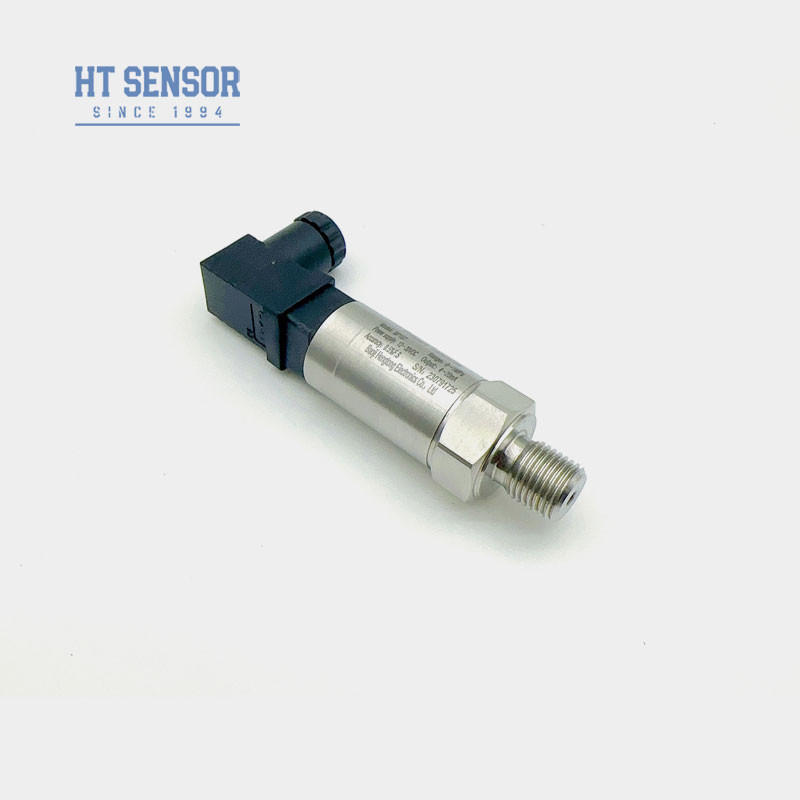

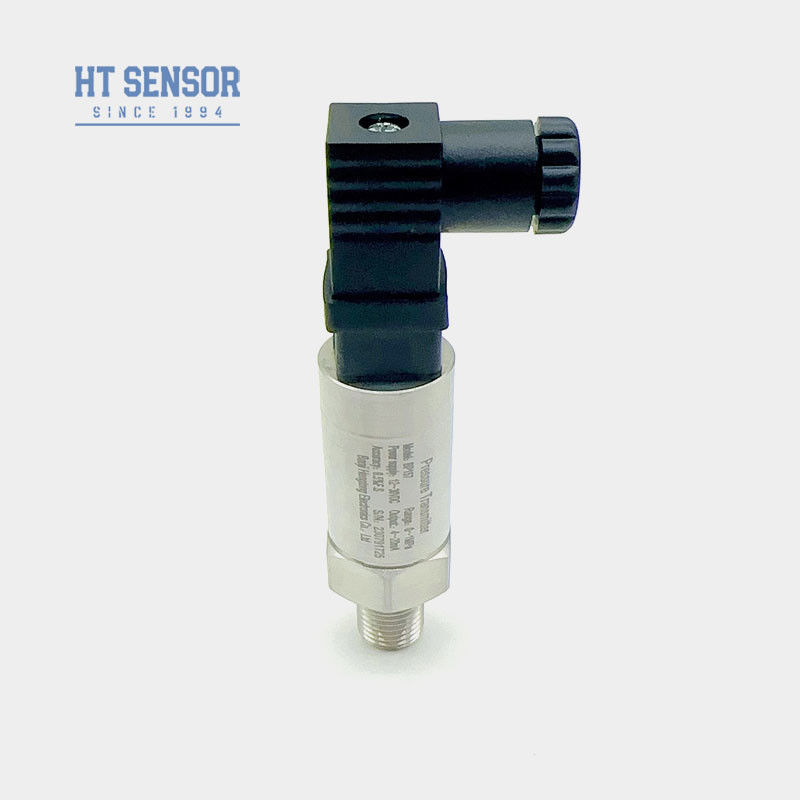

Transmetteur de pression BP157TC
Introduction du capteur de pression industriel
BP157TCLes capteurs à émetteur de pression sont des produits rentables conçus pour le domaine de la mesure de la pression industrielle et civile à volume élevé et à faible coût.le circuit d'amplificateur de compensation numérique avec microprocesseur, processus de soudage et d'emballage au laser du boîtier en acier inoxydable, circuit intégré anti-fréquence radio et anti-interférence électromagnétique, avec une grande précision, une grande fiabilité, de petite taille,résistance aux vibrationsCette série de produits offre une variété de fil de montage et de connexion électrique pour les clients à choisir.
Caractéristiques du produitcapteur de pression industriel:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
Applications decapteur de pression industriel:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
Paramètres de performance decapteur de pression industriel:
Plage de mesure | La valeur de l'échantillon doit être supérieure ou égale à: |
Type de pression | Pression de mesure, pression absolue, pression scellée |
Surcharge | ≤ 1,5 fois la plage nominale |
Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
Réponse de fréquence | 2.4 Khz |
Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
Température de fonctionnement | -20°C à 80°C |
Température de stockage | -40°C à 120°C |
Vibration | 10 g,55 Hz ~ 2 kHz |
Matériel de logement | 304,316L |
Matériau du diaphragme | autres |
Résistance à l'isolation | 100 MΩ 100 VDC |
Classification à l'épreuve des explosions | Exia IICT6 |
Classement de protection | Pour la protection contre la corrosion |
Sceau à anneau O | Ruban fluoré |
Le poids | - 0,05 kg |
Signal de sortie | Voltage d'alimentation | Type de sortie |
4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
0 à 10/20 mA | 3 fils |
|
0/1 à 5 V | ||
0/1 à 10 V | ||
0.5 à 4,5 V | 5 VDC |
Conseils de commande du capteur de l' émetteur de pression:
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5Sans anneau O, la conception est entièrement déployée.
6Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
Guide de commande:
BP15X | Transmetteur de pression analogique | ||||||||
Le code | Construction du schéma | ||||||||
5TC | Bouchon de Packard | 6TC | Cable de sortie directe scellé 1,5 m | ||||||
7TC | Connecteur mini Hirschmann | 8TC | Le connecteur Hirschmann | ||||||
Plage de mesure | Pour les appareils à combustion électrique | ||||||||
(0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
Le code | Énergie | ||||||||
D1 | 24 VDC | ||||||||
D2 | 5 VDC | ||||||||
D3 | Autres | ||||||||
Le code | Signal de sortie | ||||||||
S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
S4 | 0 à 10 mADC | ||||||||
Le code | Connexion sous pression | ||||||||
J1 | Une M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | Le 7/16-20UNF | ||||||||
J5 | Autres ((¢50.4 Flange) | ||||||||
Le code | Connexion électrique | ||||||||
B1 | Je suis Hirschmann. | ||||||||
B2 | PG7 | ||||||||
B3 | Cable fermée sortie 1,5 mètre | ||||||||
B4 | Autres | ||||||||
Le code | Type de pression | ||||||||
G | Pression de mesure | ||||||||
Une | Une pression absolue | ||||||||
S | Pression de référence scellée |
Q: Combien de temps me répondrez-vous?
R: Nous vous contacterons dans les plus brefs délais, mais dans les 12 heures.
Q: Puis-je avoir des échantillons?
R: Oui, l'ordre de l'échantillon est disponible pour le contrôle de la qualité et le test du marché.
Q: Dans combien de temps pouvez-vous organiser votre production?
R: Une fois que vous aurez reçu la confirmation de votre produit et le paiement anticipé, la production commencera immédiatement.
Q: Quel est le délai de livraison?
R: Il faut généralement environ 3-5 jours ouvrables pour une petite commande et 10-15 jours pour une grande commande.
Q: Quels certificats avez-vous?
A:ISO9000, CE, certification anti-explosion, RoHs prêt. et avant la livraison des marchandises, certification de qualité.
Q: Puis-je visiter votre usine?
R: Bienvenue à l'aéroport Xian Yang.
Q: Quelles sont vos conditions de garantie?
R: Nous offrons une garantie de 18 mois.
Q: Pouvez-vous fournir un service OEM et personnalisé?
R: Oui, OEM et ODM sont tous deux disponibles, nous avons le département professionnel de R&D qui peut vous fournir des solutions professionnelles.
