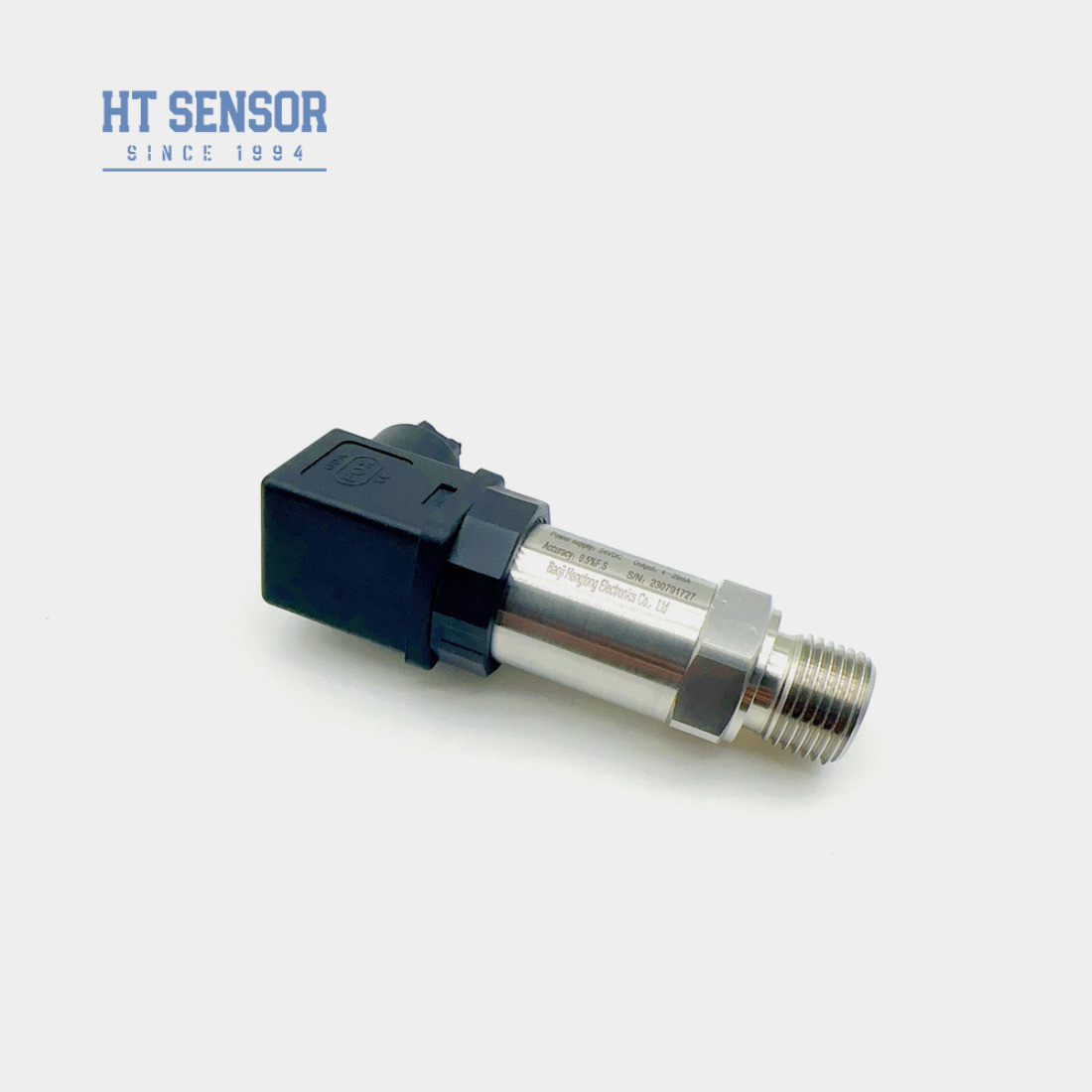

BP93420IB Capteur d'émetteur de pression
L'installation du capteur d'émission de pression:
Le capteur de pression BP93420IB utilise le principe de l'effet piézorésistif.adopte la technologie intégrée par dopage et diffusion, le long de la direction cristalline caractéristique sur la feuille de silicium monocristallin, rend la résistance à la contrainte, et forme le pont de Wheisser.le microusinage anisotrope sur tous les types de matériaux en silicium est constitué d'un capteur en silicium diffus qui intègre la détection de conversion électrodynamique et sensible à la force
Caractéristiques du produitd'un capteur d'émetteur de pression:
1.L'effet piezoresistif de cette résistance de force dans les puces en silicium n'a pas de zone morte dans la plage basse près du point zéro, et la plage du capteur de pression peut être aussi petite que quelques Kpa.
2.Sensibilité à la sortie élevée
3.Une structure en acier inoxydable de haute précision.
4.La puce adopte un processus intégré et n'a pas de pièces de transmission, elle est de petite taille et légère en poids
Applicationsd'un capteur d'émetteur de pression:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
Paramètres de performance du capteur de transmission de pression:
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
- 0,15 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Conseils de commande du capteur d'émetteur de pression |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
2. Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lorsqu'une commande est effectuée avec une tête d'affichage LCD ou LED du transducteur, la puissance de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
6La longueur par défaut du câble est de 1,5 m et il existe trois types de matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
7En cas de fortes vibrations, force d'impact instantané, forte interférence électromagnétique ou radiofréquence et autres exigences spéciales, veuillez informer notre société et indiquer dans la commande.
| Guide de commande du capteur de l'émetteur de pression |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI1/QI2 |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
