Capteur de transmission de pression 5VDC Capteur de pression de silicium diffusé 4-20mA
Product Details
| Modèle N°.: | BP93420-IB | Le pouvoir: | Le régulateur doit être équipé d'un système de régulation de la tension. |
|---|---|---|---|
| Le fil: | G1/2, M20*1.5, 1/2NPT | Stabilité à long terme: | +-0,2% F.S/Année ((Typ.) |
| Matériel de logement: | 316L. ou 304SS | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Mesure du milieu: | Air liquide. huile d'eau | Grade de précision: | 00,5%, 0,25% |
| Plage de pression: | Pour les appareils de traitement des gaz: | ||
| Mettre en évidence |
Le détecteur de l'émetteur de pression BP93420-IB,Sensor de l'émetteur de pression 4 à 20 mA RoH,Capteur de pression de silicium diffus de 4 à 20 ma |
||
Product Description

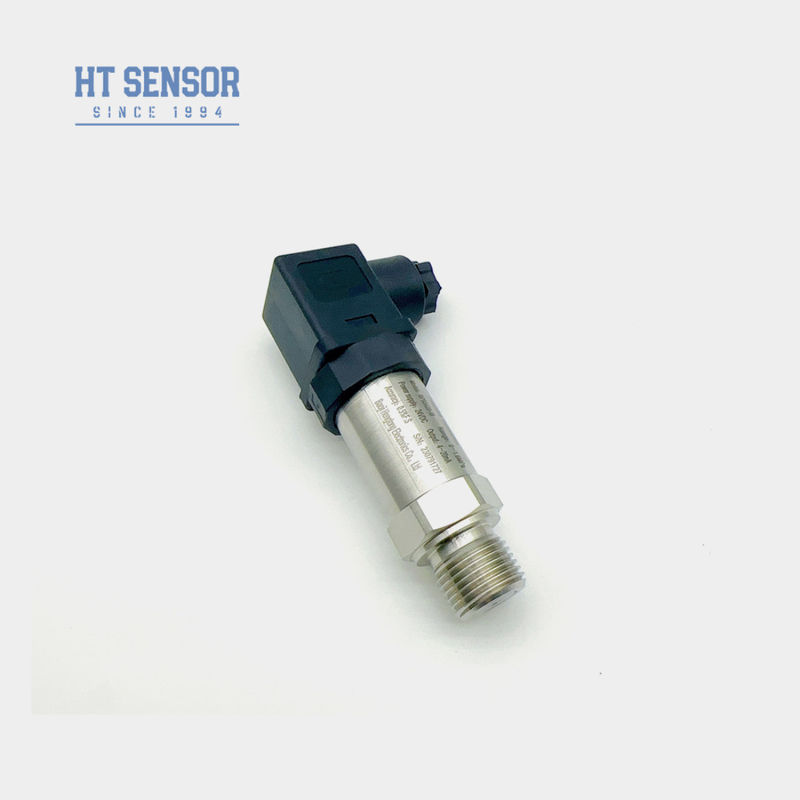

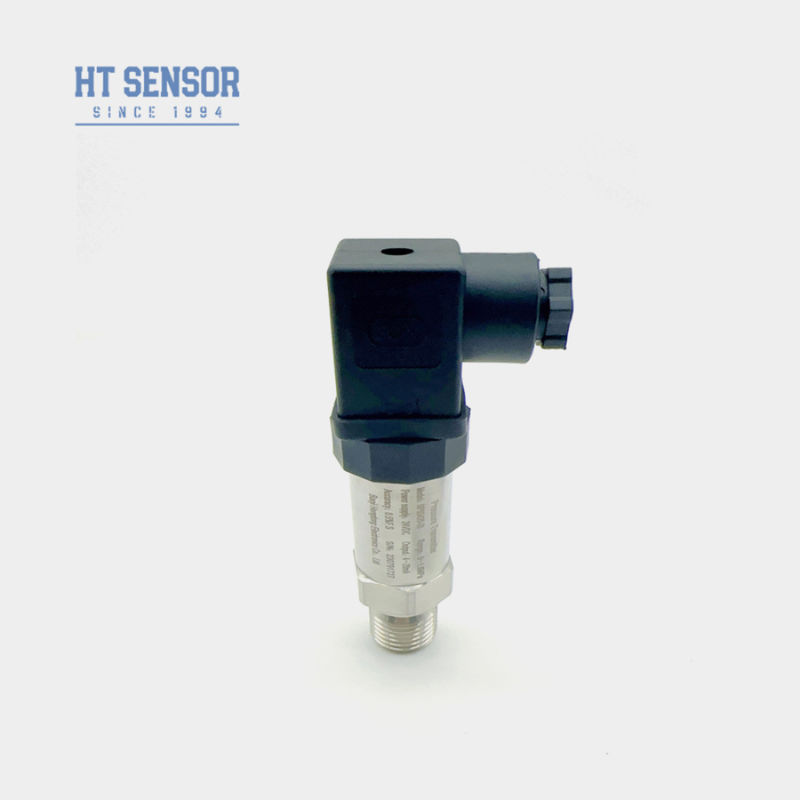

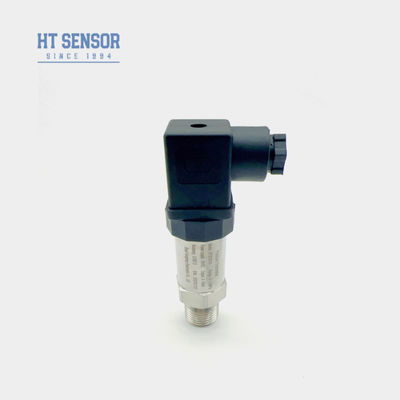

BP93420-IB 4-20mA Capteur à émetteur de pression au silicium diffusé
BP93420IB Capteur d'émetteur de pression
L'installation du capteur d'émission de pression:
BP93420IB capteur de transmission de pression est l'utilisation du principe d'effet piézorésistif, l'utilisation de la technologie intégrée par diffusion de dopage,le long des caractéristiques de la direction du cristal sur la feuille de silicium monocristallin, constituent le pont en utilisant les propriétés mécaniques élastiques des matériaux en silicium, microtraitement anisotrope sur tous les matériaux en silicium,d'une résistance à l'usure élevée de 1 kVA ou plus, mais n'excédant pas 1 kVA,.
Paramètres de performance du capteur de transmission de pression:
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,15 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
Caractéristiques du produitd'un capteur d'émetteur de pression:
- 1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
- 2Conception compacte et légère
- 3.Une structure en acier inoxydable de haute précision.
- 4.Peut ajouter la tête de montre LED ou LCD, affichage sur place
Applicationsd'un capteur d'émetteur de pression:
- 1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
- 2Appliqué dans les industries maritime et aéronautique
- 3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- 4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Guide de commande du capteur de l'émetteur de pression | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - Je ne sais pas.1. . Je ne peux pas.01... 100 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
