1/2BSP Transmetteur de pression du diaphragme 4-20mA Transducteur de pression industriel
Product Details
| Modèle N°.: | BPHT24-IX | Personnalisé: | Personnalisé |
|---|---|---|---|
| Matériel de logement: | 304 S.S. | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Spécification: | Capteur de pression de silicium | Plage de pression de mesure: | Pour les appareils à combustion électrique |
| Grade de précision: | 00,5% | ||
| Mettre en évidence |
1/2BSP Transmetteur de pression du diaphragme,Émetteur de pression du diaphragme 4-20mA,Transducteur de pression industriel de 4 à 20 mA |
||
Product Description

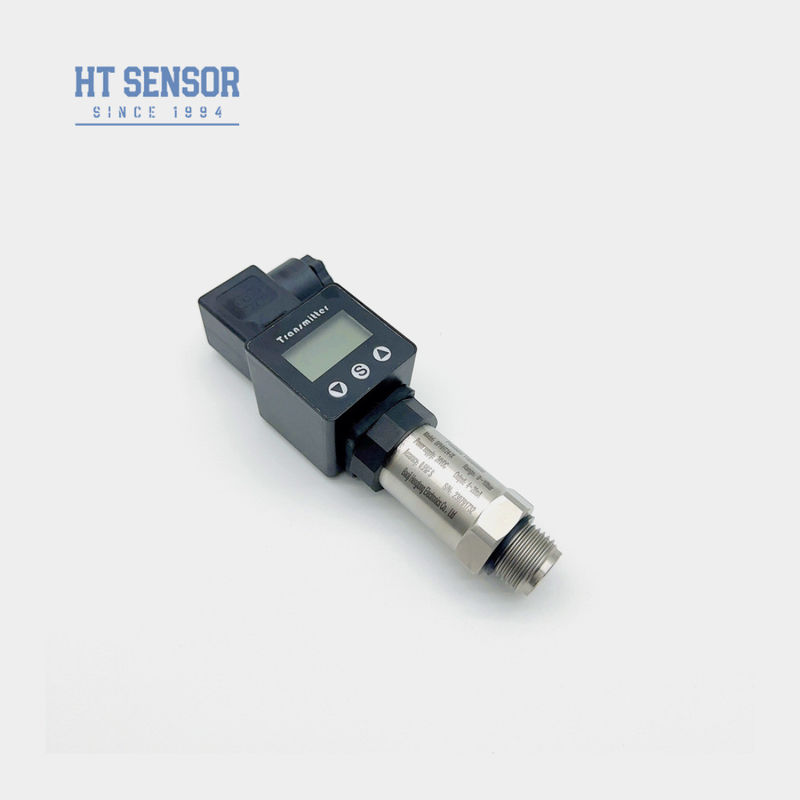

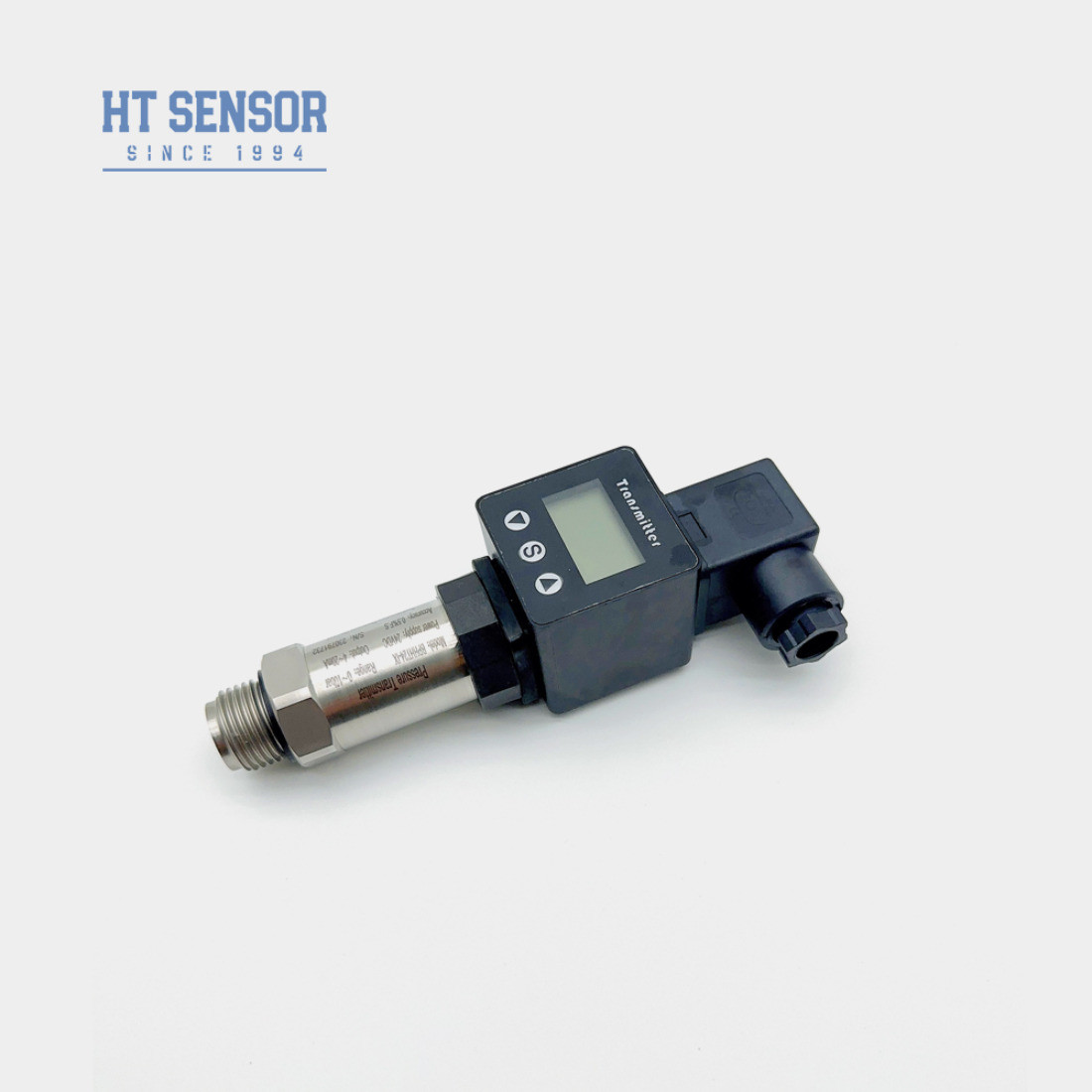

1/2BSP 4-20mA Capteur de pression du diaphragme avec affichage IX
BPHT24 PrésurgenceTémetteur de rançon
La mise en place deCapteur de pression du diaphragme:
BPHT24Le capteur de pression du diaphragme est un capteur de pression qui a pour fonction que la pression du milieu agit directement sur le diaphragme du capteur, de sorte que le diaphragme génère un micro déplacement proportionnel à la pression du milieu,de sorte que la résistance du capteur changeL'élastomère du capteur de pression à film plat adopte un matériau importé, un procédé d'isolation du diaphragme, une tête d'essai sans trou de pression,il n'y a pas de blocage du milieu visqueux dans le processus de mesure, une conception structurelle intégrée, adaptée aux revêtements chimiques, à la peinture, à la boue, à l'asphalte, au pétrole brut et à d'autres supports visqueux.
Caractéristiques du produit:
- Différentes options d'interface de pression
- Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne
- Haute précision avec une structure entièrement en acier inoxydable
- Facile à nettoyer.
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L
- Idéal pour la protection de l'environnement et les industries chimiques
- Utilisé dans les industries maritime et aéronautique
- Bien adapté à une utilisation dans les domaines médical, biopharmaceutique et d'hygiène alimentaireles industries.
Paramètres de performance:
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | 0-70°C ((≤10mpa, personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,15 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 ′ 20 mA | 12 ̊30 VDC | Fil 2/3/4 |
| 0 ̊10/20 mA |
3 fils |
|
| 0/1 ¢ 5V | ||
| 0/1 ¢ 10V | ||
| 0.5·4.5V | 5 VDC | |
| Protocole de communication RS485 | 3.6 30 V / batterie | 4 fils |
Exemples de sélection:
Conseils pour commander:
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. Sélectionnez le matériau approprié en fonction des caractéristiques du milieu mesuré pour éviter l'effet corrosif du milieu sur l'émetteur de pression.le transmetteur de pression doit être fabriqué avec un matériau résistant à la corrosion.
6Pour assurer la précision des mesures, il est recommandé d'étaler régulièrement l'émetteur de pression.La période d'étalonnage peut être déterminée en fonction de l'environnement d'utilisation et des exigences.
7. sélectionnez le niveau de protection approprié en fonction des exigences réelles.choisir un émetteur de pression avec un niveau de protection plus élevé.
8. Nettoyer régulièrement la surface de l'appareil pour s'assurer que le câble est correctement raccordé.ils doivent être réparés ou remplacés à temps.
9L'émetteur de pression à film plat présente les avantages d'une longue durée de vie, d'une faible consommation d'énergie, d'une installation et d'une maintenance faciles.mais les points ci-dessus doivent encore être pris en compte pendant l'utilisation pour assurer son fonctionnement normal et une mesure précise de la pression.
| Les ordres Le guide | ||||||||
| BPHT24 | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| Les États membres | Affichage du transmetteur de pression | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Plage de mesure | Pour les appareils à haute tension: | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
