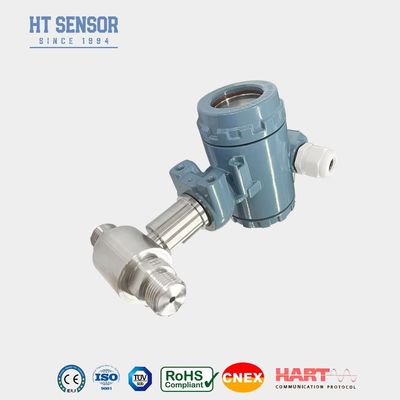

BP93420DII Transmetteur de pression différentielle au diaphragme au silicium rempli d'huile
BP93420DII. Les produitsDdifférentielPrésurgenceTémetteur de rançon
Introduction du transmetteur de pression différentielle:
BP93420DIITransmetteur de pression différentielleest assemblé par piezoresistive-le capteur de pression différentielle en silicium, et le boîtier esten acier inoxydablela structure. Transmetteur de pression différentielleIl est résistant à l'humidité, à l'eau et à la corrosion.qui peut être installé sur le pipeline de processus et supporté. Comparé aux émetteurs qui nécessitent une base ou un support, il réduit considérablement les coûts d'installation et de maintenance ou connecté par le tube de conduite de presse.
Caractéristiques du produit:
1. SS316L structure du diaphragme
2Facile à installer.
3. Le point zéro et la portée totale du produit peuvent être réglés à l'extérieur
4. Avec la protection contre le court-circuit et la protection contre la polarité inverse
5Résistance aux chocs, anti-vibration, compatibilité anti-électromagnétique
Applications:
1.Épreuves et contrôles de processus industriels
2.Mesure et contrôle du niveau
3.Disponible pour l'oxygène, le CO2, l'azote, la vapeur gazeuse
4- Essai de pression dans les conduites
| Paramètres de performance |
| Plage de mesure |
Pour les appareils à combustion électrique |
| Type de pression |
La pression différentielle |
| Surcharge à un seul côté |
≤ 3 fois la plage nominale |
| Pression statique |
La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme |
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation |
La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa à 0 à 20 KPa). , 0 à 70 ° C, 10 à 70 ° C |
| Température de fonctionnement |
-30°C à 80°C |
| Température de stockage |
-40 °C à 100 °C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Sécurité intrinsèque et résistance aux explosions |
| Classement de protection |
Pour la protection contre la corrosion |
| Le poids |
~ 0,45 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fil de fer |
| 0/1 à 5 V |
| 0.5 à 4,5 V |
5 VDC |
1Lors de la sélection du produit, veuillez vous assurer que le milieu mesuré est compatible avec les parties en contact du produit.
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Les ordres Le guide |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| DII |
Transmetteur de pression différentielle |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
M20 × 1,5 mâle |
| J2 |
G1/2 mâle |
| J3 |
G1/4 mâle |
| J4 |
1/2 NPT mâle |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
Autres |
| |
Le code |
Type de pression |
| D |
La pression différentielle |
