BP93420DJe suis...DdifférentielPrésurgenceTémetteur de rançon
Introduction de l'émetteur de pression différentielle

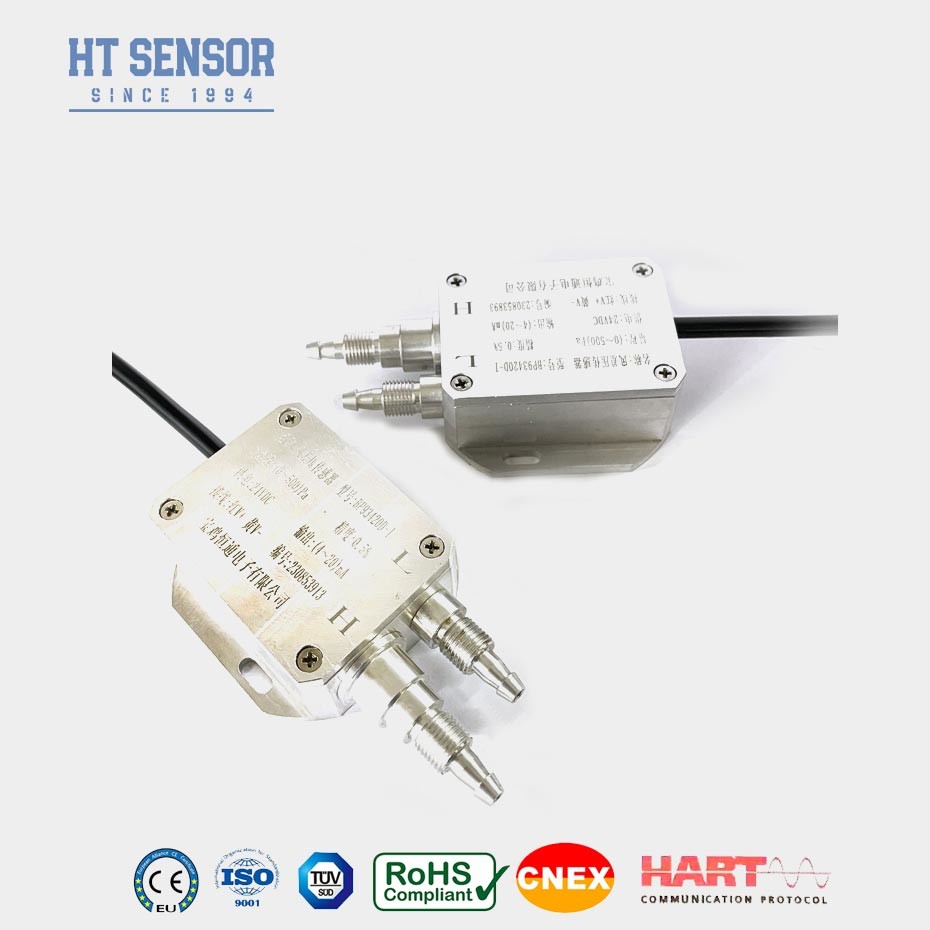

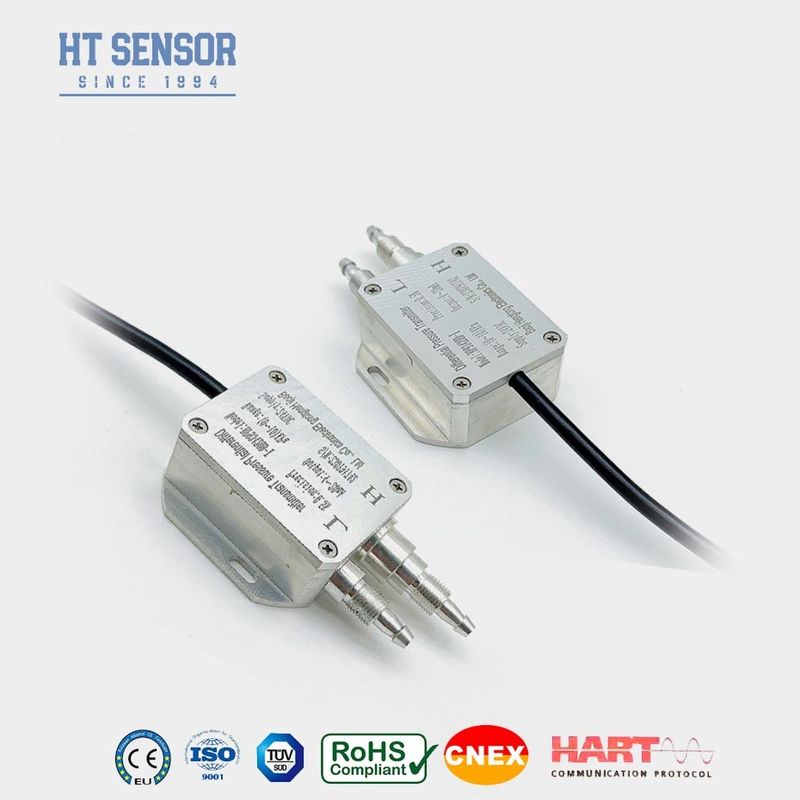

BP93420DI est un émetteur de pression d'air à micro pression différentielle composé d'un noyau de pression différentielle piézorésistive en silicium OEM.Les deux interfaces de pression sont des structures filetées M8 et des coques,qui peut être installé directement dans la conduite de mesure ou relié par le tuyau de renforcement,et peut mesurer avec précision la pression et la pression différentielle du gaz.Il est largement utilisé dans le domaine du contrôle de processus sous pression dans l'industrie de l'énergie et du charbonL'écoulement de l'air dans la chaudière et la ventilation souterraine.Le tube long est le port d'entrée haute pression et le tube court est le port d'entrée basse pression.Seulement tube long Mesurer la pression différentielle:haute pression dans le tube long, basse pression dans le tube court
Caractéristiques du produit:
- Choix de la conception du boîtier en aluminium ou en plastique
- Léger et facile à installer
- Il a été soumis à des essais rigoureux à haute et basse température pour assurer une largeutilisabilité dans la plage de température
- Haute précision
Applications:
- Convient aux applications dans les industries des chaudières et des mines
- Industrie de la bière et de l'énergie
- Conçus pour détecter les petites pressions différentielles des gaz non corrosifs
| Paramètres de performance |
| Plage de mesure |
La valeur de l'énergie utilisée pour le calcul de la température doit être égale ou supérieure à la valeur de la température utilisée pour le calcul de la température. |
| Type de pression |
La pression différentielle |
| Pression statique |
2 fois la plage nominale |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
± 0,5% (typique), ± 1% (maximum) |
| Dérive à température zéro |
±2,5% de F.S/oC (typique) ±3% de F.S/oC (maximum) |
| Déplacement de température |
±2,5% de F.S/oC (typique) ±3% de F.S/oC (maximum) |
| Température de compensation |
0 à 50 °C |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40 °C à 100 °C |
| Matériel de logement |
Alliage d'aluminium, plastique |
| Humidité relative |
0 à 80% |
| Pression connexion |
φ6 buse d'air ou personnalisable |
| Classement de protection |
Pour la protection contre la corrosion |
| Matériau du câble |
Polyéthylène |
| Le poids |
- 0,15 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fil de fer |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les pièces du produit en contact.
2Pour assurer un fonctionnement fiable, il faut que le milieu mesuré soit pressurisé lentement et uniformément sur les deux chambres de pression positive et négative de l'émetteur.
3Lors de l'installation, il est recommandé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact sur le produit dû à la position d'installation.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantanée, des interférences électromagnétiques fortes et des interférences de radiofréquence,S'il vous plaît informer la société et les spécifier dans l'ordre.
| Les ordres Le guide |
| BP93420D |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| Je suis... |
Transmetteur de pression différentielle |
| |
Plage de mesure |
La valeur de l'énergie utilisée pour le calcul de la température doit être égale ou supérieure à la valeur de la température utilisée pour le calcul de la température. |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
|
Le code |
Type de pression |
| D |
La pression différentielle |
| |
Le code |
Matériel de logement |
| 01 |
Alliages d'aluminium |
| 02 |
Plastique |
