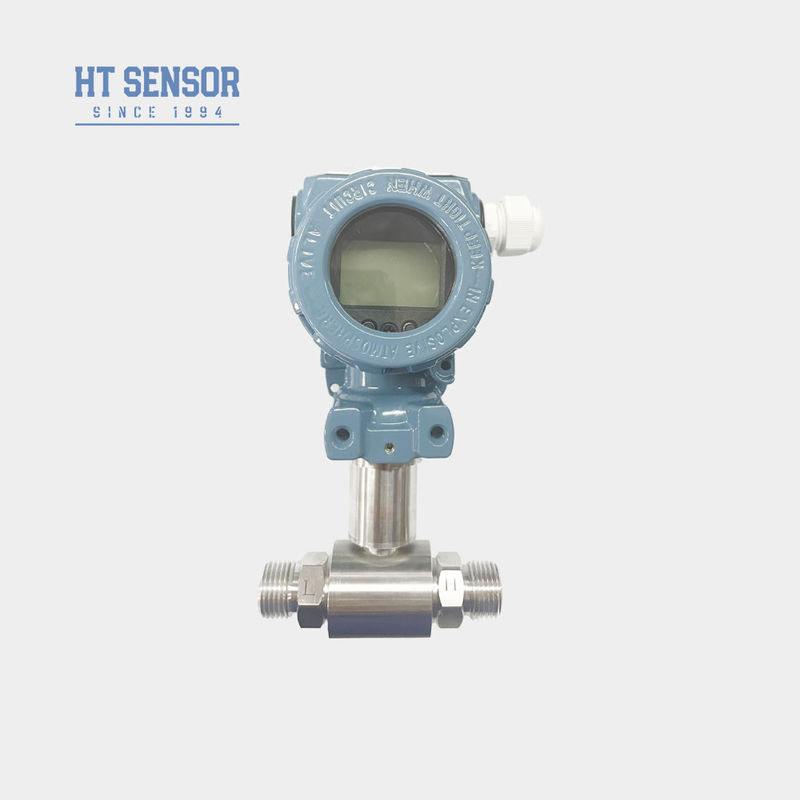

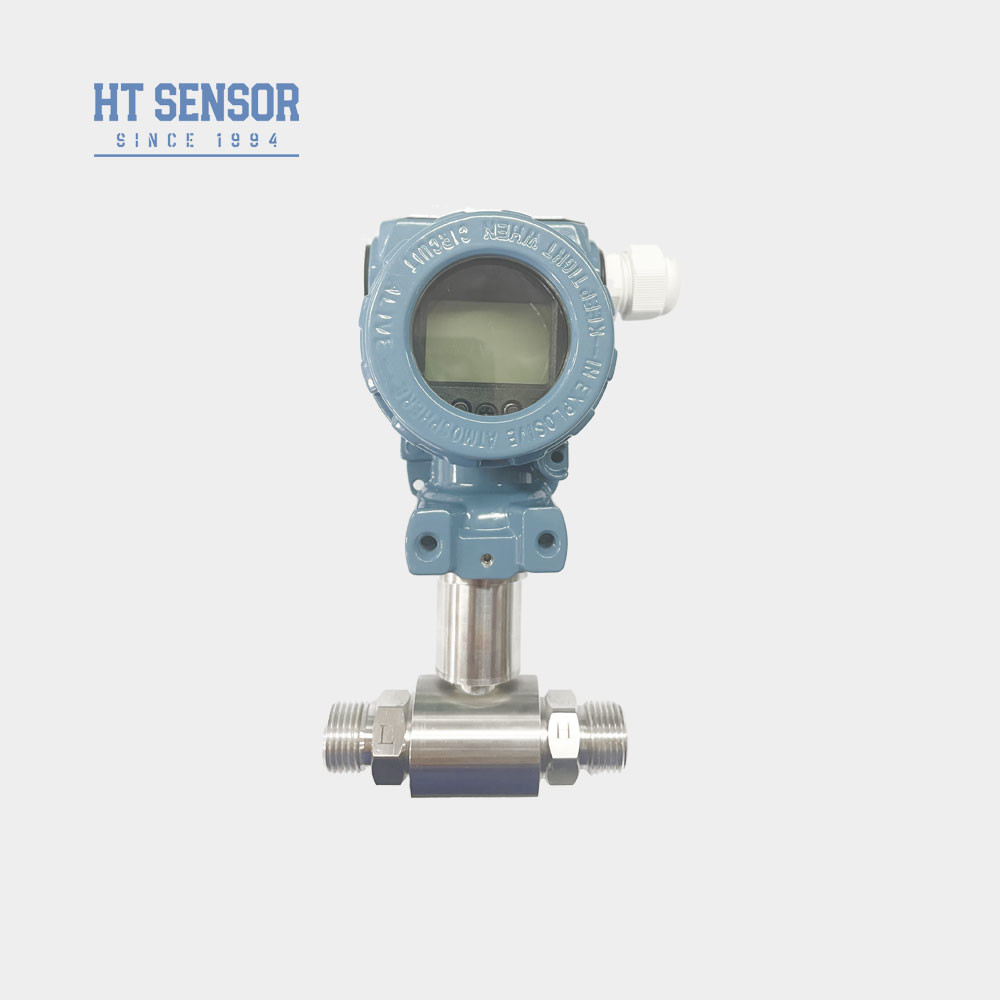

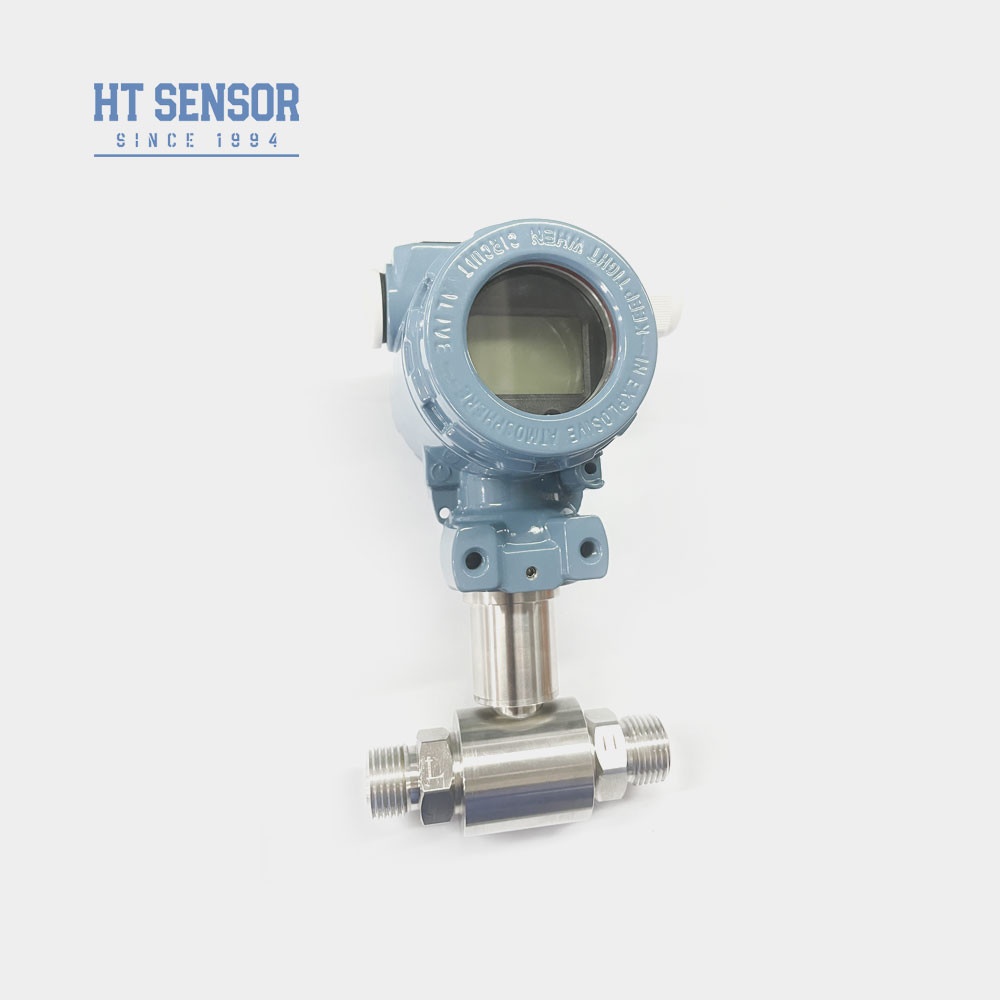

BP93420D-III Capteur de transfert de pression différentielle pour l'eau et l'huile
Product Details
| Modèle: | BP93420D-II | Portée: | Pour les appareils à combustion |
|---|---|---|---|
| Le pouvoir: | Pour les véhicules à moteur à combustion | Produits: | 0.5-4.5V 4-20mA 0-10v ET ainsi de suite |
| Matériel: | d'acier inoxydable | Le fil: | mâle et femelle |
| Type de pression: | La pression différentielle | Classe de protection: | IP65 |
| Température de travail: | 0 à 60°C | Connecteur: | Big DIN ou OEM |
| Mettre en évidence |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III Capteur de transmission de pression différentielle pour l'eau et l'huile
BP93420DIII. Les États membresDdifférentielPrésurgenceÉmetteur
Introduction du capteur de pression différentielle:
BP93420D-III 2088 Capteur d'émetteur de pression différentiel avec capteur de pression en silicium diffusé.Lorsque la différence de pression du milieu de mesure est située sur le diaphragme ondulé des deux côtés du capteur, le signal de sortie de la puce de capteur Wheatstone bridge a une bonne relation linéaire avec la différence de pression, et la différence de pression peut être mesurée avec précision.Il convient pour la mesure de la différence de pression de divers gaz et liquides dans les pipelines dans le pétrole2088 Transmetteur de pression structurel adopte un capteur de pression importé Compensation de température par ordinateur pour le découpage de résistance laserconception de boîtes de jonction intégrées. Équipé d'un terminal dédié et d'un affichage numérique, facile à installer, à calibrer et à entretenir.et adapté à une variété d'occasions, environnement tout temps et une variété de fluides.
Caractéristiques du produitd'un capteur de pression différentielle:
- L'émetteur a une structure en acier inoxydable, ce qui le rend compact et facile à installer
- Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
- L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applicationsd'un capteur de pression différentielle:
- Convient pour mesurer la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, la chimie, l'énergie et l'hydrologie.
- Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Mesure de la pression pour les conduites et les chambres de four
| Paramètres de performanced'un capteur de pression différentielle | |
|---|---|
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0°C et 70°C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40°C à 100°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30 VDC | Fil 2/3/4 |
| 0 ̊10/20 mA |
3 fils |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5 VDC |
| Conseils pour commanderd'un capteur de pression différentielle |
1Lors de la sélection du produit, veuillez vous assurer que le milieu de mesure est compatible avec les parties en contact du produit.
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantanée, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Guide des commandesd'un capteur de pression différentielle | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Le système d'aiguillage doit être équipé d'un système de freinage. | |||||
| S3 | Le débit d'électricité doit être supérieur ou égal à: | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
