50.4mm Capteur de pression de silicium diffus Capteur de pression à haute température Cellule pour test liquide
Détails du produit
| Numéro de modèle.: | Les produits de base sont les suivants: | Gamme: | Pour les appareils à combustion interne |
|---|---|---|---|
| Type de câblage: | Pins de Kovar plaqués d'or ou 4 fils | Milieu de mesure: | Air et liquide |
| Dia: | 50.4 mm | Sortir: | 100 mv + 30 mv |
| Pouvoir: | 1,5 mA | Taper: | Capteur de pression de silicium diffus |
| Type de signal de sortie: | Analogique | Matériel: | Acier inoxydable |
| Personnalisation: | Disponible | Demande personnalisée | ||
| Mettre en évidence |
50Capteur de pression au silicium diffus de.4 mm,Capteur de pression de silicium diffus à haute température,Capteur de pression à haute température pour l'essai de liquide |
||
Description du produit

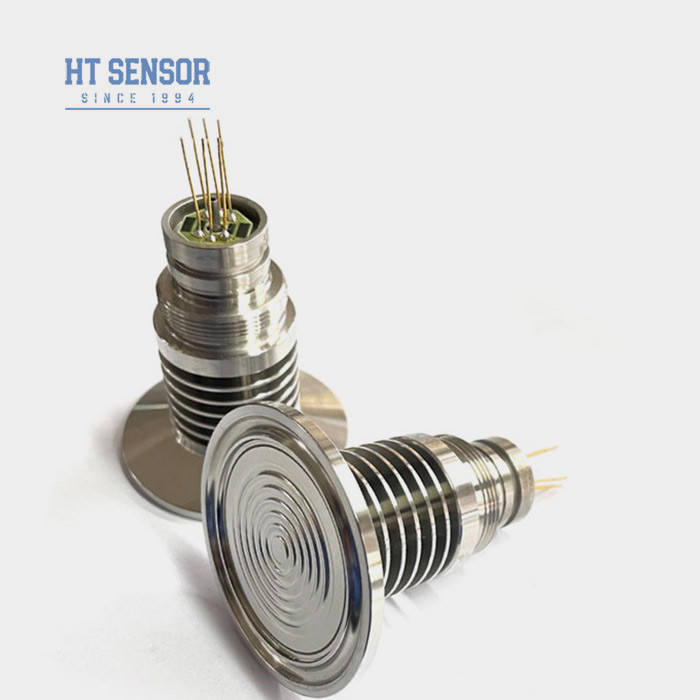

HT-IQT-B 50,4 mm Capteur de pression de silicium diffusé à haute température pour l'essai de liquide
HT-IQT-B PiezoresistantD'autres produitsCapteur de pression
Introduction du capteur de pression en silicium diffusé à haute température:
HT-IQT-B est un capteur de pression en silicium à diffusion à haute température, capteur de pression à pince utilisant une technologie de remplissage à l'huile de silicone jetable.obstruction par des adhésifs et des produits non hygiéniques. Avec une structure de dissipateur de chaleur, adaptée à la mesure des milieux à haute température. Largement utilisé dans l'industrie alimentaire, pharmaceutique, du vin et d'autres industries de la santé et le milieu de mesure peut être contaminé.
Les produits de construction et de taille spéciales peuvent être personnalisés. Nous avons une ligne de production par lots mature, peut terminer la tâche de production à temps et de qualité.
Applicationsd'un détecteur de pression en silicium diffusé à haute température:
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Industrie alimentaire et des boissons
- Contrôle des procédés industriels
- Industrie pharmaceutique
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée: 2,5 KΩ à 6 KΩ
- Impédance de sortie: 2,5 KΩ~6 KΩ
- Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performanced'un détecteur de pression en silicium diffusé à haute température: | |||||
| Plage de mesure | Épaisseur (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Pour les appareils à combustion | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | - 220 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | |||||
| Construction du schéma | |
| Dimension |
|
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
