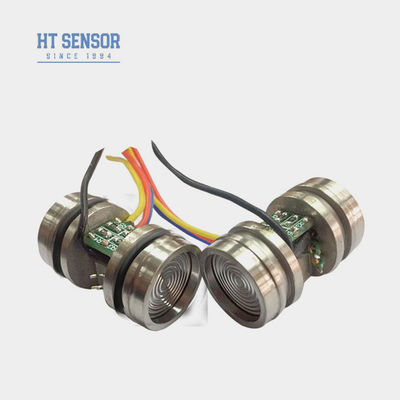

Capteur de pression de silicium diffus HT20V Capteur de pression différentielle piézorésistive 10VDC

HT20V Diffused Silicon Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor
HT20V Diffused Silicon Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor
HT20V Diffused Silicon Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor HT20V Diffused Silicon Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT20V
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT20V Câblage du type: À quatre fils
Mesure du milieu: gaz et liquide personnalisé: personnalisé
Le pouvoir: 10VDC Paquet de transport: Cartonné
Le type: Capteur de pression piézorésistive différentielle Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

Sensor de pression au silicium diffusé HT20V

,

Capteur de pression de silicium diffus 10VDC

,

Sensor de pression différentielle piézorésistive de 10 VDC

Description de produit

Sensor de pression de silicium diffus différentiel HT20V 10VDC pour l'essai de pression différentielle



Introduction du capteur de pression en silicium diffusé différentiel:


HT20V est un capteur de pression différentielleest un dispositif sensible à la pression différentielle isolé par un double diaphragme ondulé en acier inoxydable.Des mesures précises sont obtenues en isolant le diaphragme et en remplissant l'huile de silicone à l'élément sensible à la pression de silicium. Le capteur adopte la puce de pression de silicium de pointe internationale avec une grande stabilité et une grande précision, et adopte la base sintrée conçue par optimisation des contraintes.Le processus de production du capteur comprend:: patch, collage de fil d'or, soudage par film, injection d'huile sous vide élevé, soulagement des contraintes de circulation sous pression, vieillissement à haute température, compensation de température, etc.la taille et la méthode d'étanchéité des produits généraux sont compatibles avec les produits internationaux courants du même typeIls sont largement utilisés pour la mesure de la pression différentielle et du niveau dans les supports compatibles en acier inoxydable 316L.



Caractéristiques du produitd'un détecteur de pression en silicium diffus différentiel:

  1. Performance stable et fiable
  2. Résistance élevée à la pression statique
  3. Résultats économiques
Applicationsd'un détecteur de pression en silicium diffus différentiel:
  1. Détection de la pression différentielle
  2. Instruments d'étalonnage de la pression
  3. Mesure du niveau du liquide
Performance électriqued'un détecteur de pression en silicium diffus différentiel:
  1. L'alimentation électrique: ≤ 10 VDC
  2. Voltage de sortie en mode commun: 50% de l'entrée (typique)
  3. Impédance d'entrée:4KΩ~20KΩ
  4. Impédance de sortie:2.5KΩ~6KΩ
  5. Connexion électrique: fil à haute température de 100 mm.
Paramètres de performanced'un détecteur de pression en silicium diffus différentiel:
Plage de mesure 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
  Le type Je suis désolé. Unité
Linearité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ± 25 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 45 g
Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C


Construction du schémad'un détecteur de pression en silicium diffus différentiel
Dimension Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Les notes:L'extrémité de sortie est la borne positive. Si les couleurs du fil changent, veuillez consulter l'étiquette attachée au capteur pour obtenir des informations précises.
 Capteur de pression de silicium diffus HT20V Capteur de pression différentielle piézorésistive 10VDC 1Capteur de pression de silicium diffus HT20V Capteur de pression différentielle piézorésistive 10VDC 2
Connexion électrique et compensationd'un détecteur de pression en silicium diffus différentiel

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor


Exemples de sélection
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

société


Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
