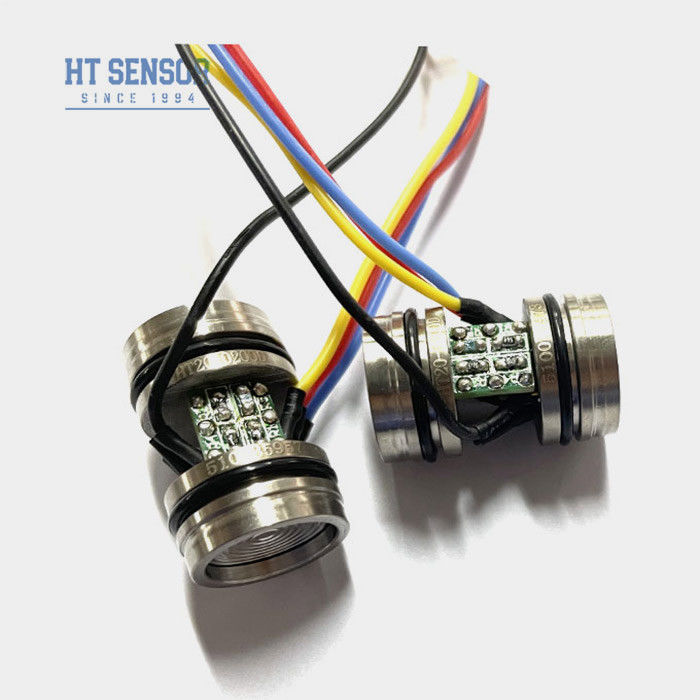

HT20V Capteur de pression de silicium diffusé 10VDC Capteur de pression différentielle piézorésistive
Détails du produit
| Numéro de modèle.: | HT20V | Type de câblage: | À quatre fils |
|---|---|---|---|
| Milieu de mesure: | Gaz et liquide | Personnalisé: | Personnalisé |
| Pouvoir: | 10VDC | Forfait Transport: | carton |
| Taper: | Capteur de pression piézorésistive différentielle | Type de signal de sortie: | Type analogique |
| Matériel: | Acier inoxydable | Personnalisation: | Disponible | Demande personnalisée |
| Mettre en évidence |
Sensor de pression au silicium diffusé HT20V,Capteur de pression de silicium diffus 10VDC,Sensor de pression différentielle piézorésistive de 10 VDC |
||
Description du produit
Sensor de pression de silicium diffus différentiel HT20V 10VDC pour l'essai de pression différentielle
Introduction du capteur de pression en silicium diffusé différentiel:

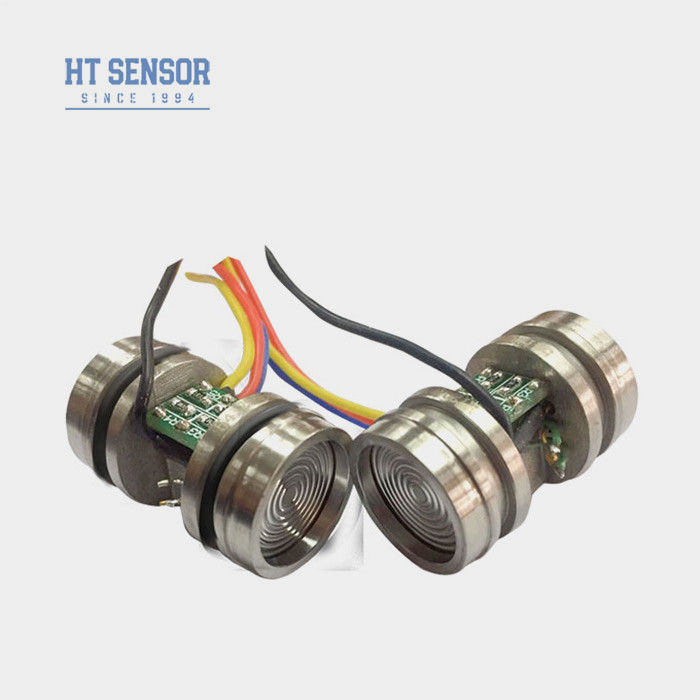

HT20V est un capteur de pression différentielleest un dispositif sensible à la pression différentielle isolé par un double diaphragme ondulé en acier inoxydable.Des mesures précises sont obtenues en isolant le diaphragme et en remplissant l'huile de silicone à l'élément sensible à la pression de silicium. Le capteur adopte la puce de pression de silicium de pointe internationale avec une grande stabilité et une grande précision, et adopte la base sintrée conçue par optimisation des contraintes.Le processus de production du capteur comprend:: patch, collage de fil d'or, soudage par film, injection d'huile sous vide élevé, soulagement des contraintes de circulation sous pression, vieillissement à haute température, compensation de température, etc.la taille et la méthode d'étanchéité des produits généraux sont compatibles avec les produits internationaux courants du même typeIls sont largement utilisés pour la mesure de la pression différentielle et du niveau dans les supports compatibles en acier inoxydable 316L.
Caractéristiques du produitd'un détecteur de pression en silicium diffus différentiel:
- Performance stable et fiable
- Résistance élevée à la pression statique
- Résultats économiques
- Détection de la pression différentielle
- Instruments d'étalonnage de la pression
- Mesure du niveau du liquide
- L'alimentation électrique: ≤ 10 VDC
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: fil à haute température de 100 mm.
| Paramètres de performanced'un détecteur de pression en silicium diffus différentiel: | ||||
| Plage de mesure | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Le type | Je suis désolé. | Unité | ||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |
| Répétabilité | 0.05 | 0.1 | % F.S. | |
| Hystérésis | 0.05 | 0.1 | % F.S. | |
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |
| ≥ 35 kPa | 0 à 70 | oC | ||
| Température de fonctionnement | - 20 à 80 | oC | ||
| Température de stockage | -40 à 125 | oC | ||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa | |||
| Pression de rupture | 5 fois la taille totale | |||
| Stabilité à long terme | 0.2 % | F.S./année | ||
| Matériau du diaphragme | autres | |||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||
| Le choc | 100 g, 11 ms | |||
| Temps de réponse | ≤ 1 ms | |||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||
| Remplissage du milieu | Huile de silicium | |||
| Le poids | ~ 45 g | |||
| Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C | ||||
| Construction du schémad'un détecteur de pression en silicium diffus différentiel | |
| Dimension |  |
| Les notes:L'extrémité de sortie est la borne positive. Si les couleurs du fil changent, veuillez consulter l'étiquette attachée au capteur pour obtenir des informations précises. | |
| Connexion électrique et compensationd'un détecteur de pression en silicium diffus différentiel |
|
| Exemples de sélection |
| Conseils pour commander |
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
