BP93420D-II Capteur de transmission de la pression différentielle de l'huile et de l'eau avec capteur de niveau DIN
Product Details
| Modèle: | BP93420D-II | Portée: | Pour les appareils à combustion |
|---|---|---|---|
| Puissance: | Pour les véhicules à moteur à combustion | production: | 0.5-4.5V 4-20mA 0-10v ET ainsi de suite |
| Matériau: | en acier inoxydable | Le fil: | mâle et femelle |
| Type de pression: | La pression différentielle | Classe de protection: | Pour la protection contre la corrosion |
| Température de travail: | 0 à 60°C | Connecteur: | Big DIN ou OEM |
| Mettre en évidence |
Capteur de transmission de pression différentielle en acier inoxydable,Capteur d'émetteur de pression différentielle avec DIN,Sensor de pression différentielle féminin |
||
Product Description

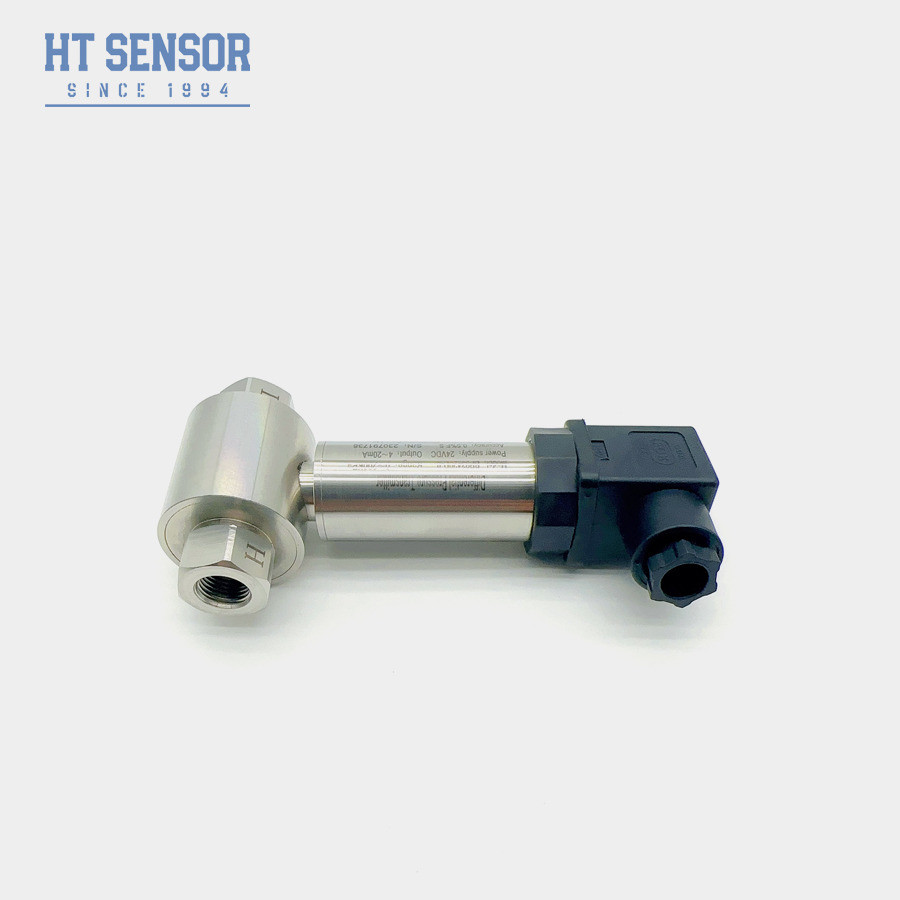

Capteur de pression différentielle de l'huile et de l'eau BP93420D-II avec DIN
BP93420DIIDdifférentielPrésurgenceÉmetteur
Introduction:
Transmetteur de pression différentielle BP93420DII utilisant un capteur de résistance à la pression en silicium de diffusion. Lorsque la différence de pression du diaphragme ondulé du milieu mesuré sur les côtés opposés du capteur,le signal de sortie de la passerelle de la puce de blé du capteur avait une bonne relation linéaire avec la différence de pression, peut mesurer avec précision la différence de pression.les industries de l'énergie électrique et hydrologique telles que l'application par pipeline dans divers gaz et liquides, la mesure de la pression différentielle.
Caractéristiques du produit:
- L'émetteur a une structure en acier inoxydable, ce qui le rend compact et facile à installer
- Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
- L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applications:
- Convient pour mesurer la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, la chimie, l'énergie et l'hydrologie.
- Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Mesure de la pression pour les conduites et les chambres de four
| Paramètres de performance | |
|---|---|
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0°C et 70°C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40°C à 100°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30 VDC | Fil 2/3/4 |
| 0 ̊10/20 mA |
3 fils |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5 VDC |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le milieu de mesure est compatible avec les parties en contact du produit.
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantanée, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Le système d'aiguillage doit être équipé d'un système de freinage. | |||||
| S3 | Le débit d'électricité doit être supérieur ou égal à: | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
