Sensor HT 4-20ma Sensor de pression du diaphragme à fuite Sensor de pression rempli d'huile Sensor de pression 12-32VDC
Product Details
| Modèle N°.: | BP93420-IIIQT2 | Stabilité à long terme: | +-0,2% F.S/Année ((Typ.) |
|---|---|---|---|
| Énergie: | 9-36VDC | le produit: | 4 à 20 mA |
| Spécification: | capteur de pression rempli d'huile | Marque déposée: | HT capteur |
| Origine: | Baoji, en Chine | Mesure du milieu: | Liquide |
| Grade de précision: | 00,5% | Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | Personnalisation: | Disponible OEM et ODM |
| Mettre en évidence |
Sensor de pression du diaphragme à débit de 4 à 20 ma,Sensor de décharge du diaphragme,Sensor de pression rempli d'huile 9VDC |
||
Product Description

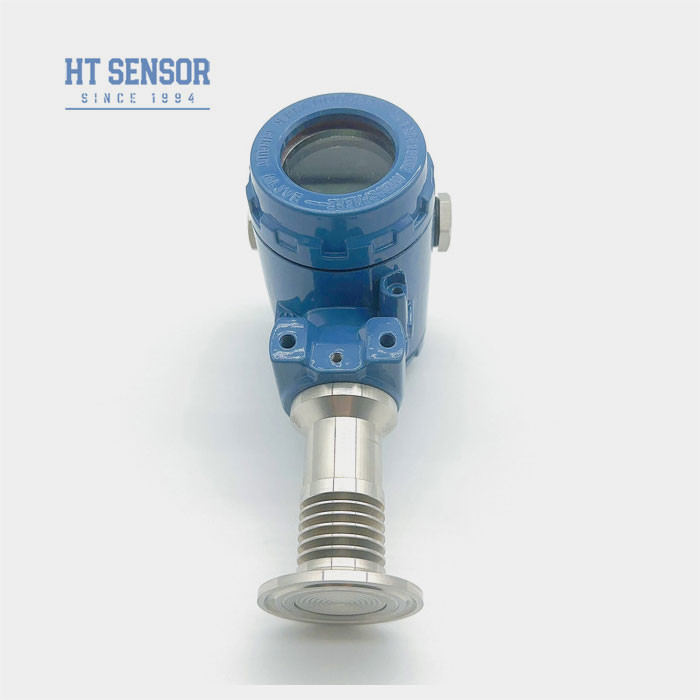

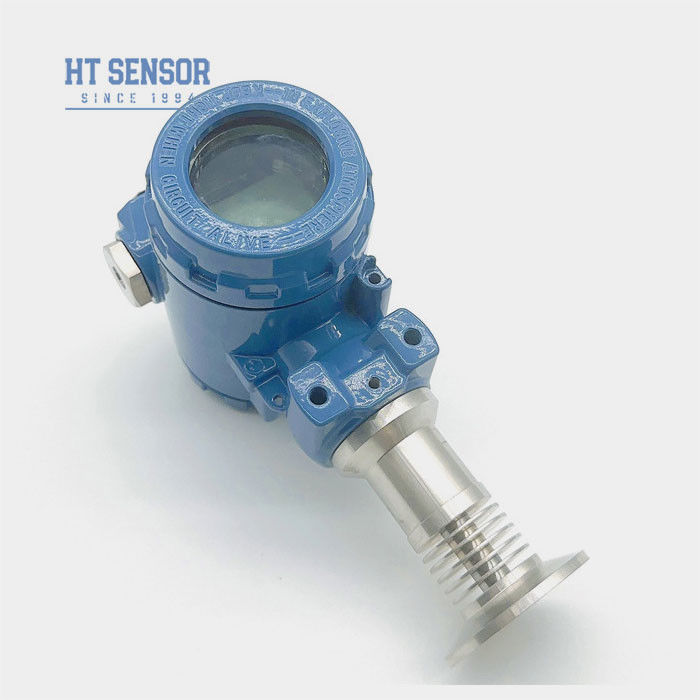

BP93420-IIIQT2 HT SENSOR 4-20mA Capteur de pression du diaphragme
Le dispositif doit être équipé d'un dispositif de détection de l'eau.
Introduction du détecteur de pression du diaphragme:
BP93420-IIIQT2 capteur de pression du diaphragme de rinçage transducteur adopte un diaphragme de mesure libre de cavité de haute précision, avec une variété de caractéristiques du circuit de l'amplificateur, telles que la résistance à l'usure,résistance à haute température, etc., ce qui rend ce type adapté à une variété d'environnements de travail, couplé aux caractéristiques de la structure sans cavité,spécialement conçus pour mesurer la viscosité et la suspension, le ciment et d'autres fluides granulaires utilisés pour la mesure de la pression industrielle.
| Paramètres de performancedeCapteur de pression du diaphragme | |
| Plage de mesureCapteur de pression du diaphragme | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type d'émetteur du capteur de pression du diaphragme | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,3 kg |
Caractéristiques du produitdétecteur de pression du diaphragme:
- 1. large plage de mesure, diverses options d'interface de pression
- 2. Variété des options de signal de sortie
- 3. réglable zéro et pleine échelle
- 4- Haute précision, plusieurs connexions de processus stériles
Applications dedétecteur de pression du diaphragme:
- 1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L
- 2- industries médicales, biopharmaceutiques et d'hygiène alimentaire destinées à la transformation stérile
- 3Utilisé dans l'industrie du papier et de l'industrie chimique, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons
| Signal de sortie ofdétecteur de pression du diaphragme | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils de commandefdétecteur de pression du diaphragme |
- 1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
- 2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
- 3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
- 4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
- 5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
- 6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
- 7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide de commandedétecteur de pression du diaphragme | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ dedétecteur de pression du diaphragme:
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
