OEM écoulement du diaphragme émetteur de pression pinceau détecteur de pression de niveau de silicium
Détails du produit
| Le numéro de modèle.: | BP93420-IQT | Personnalisé: | OEM et ODM |
|---|---|---|---|
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Spécification: | Capteur de pression au silicium | Code du SH: | 9026201090 |
| Le type: | Détecteur de pression | degré de précision: | 00,5% |
| Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Mettre en évidence |
Transmetteur de pression par diaphragme à décharge OEM,Serrage de l'émetteur de pression du diaphragme,Capteur de pression au silicium à pince |
||
Description du produit

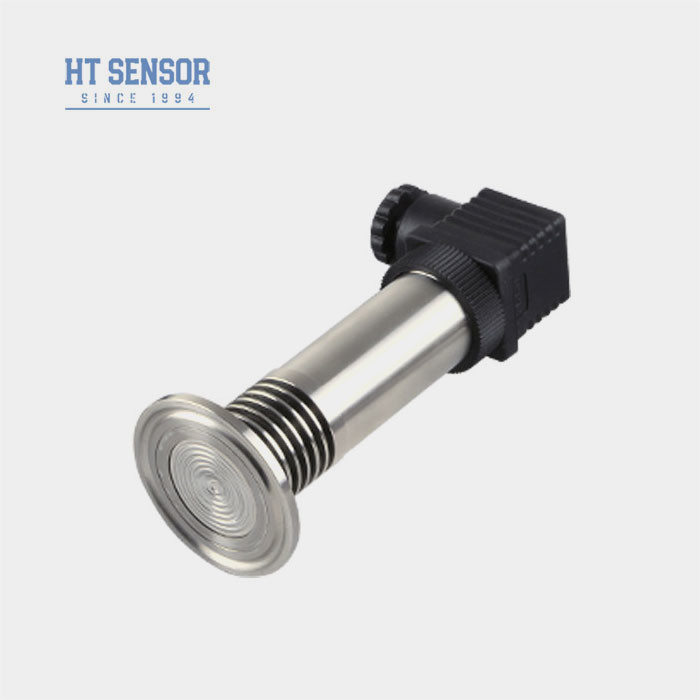

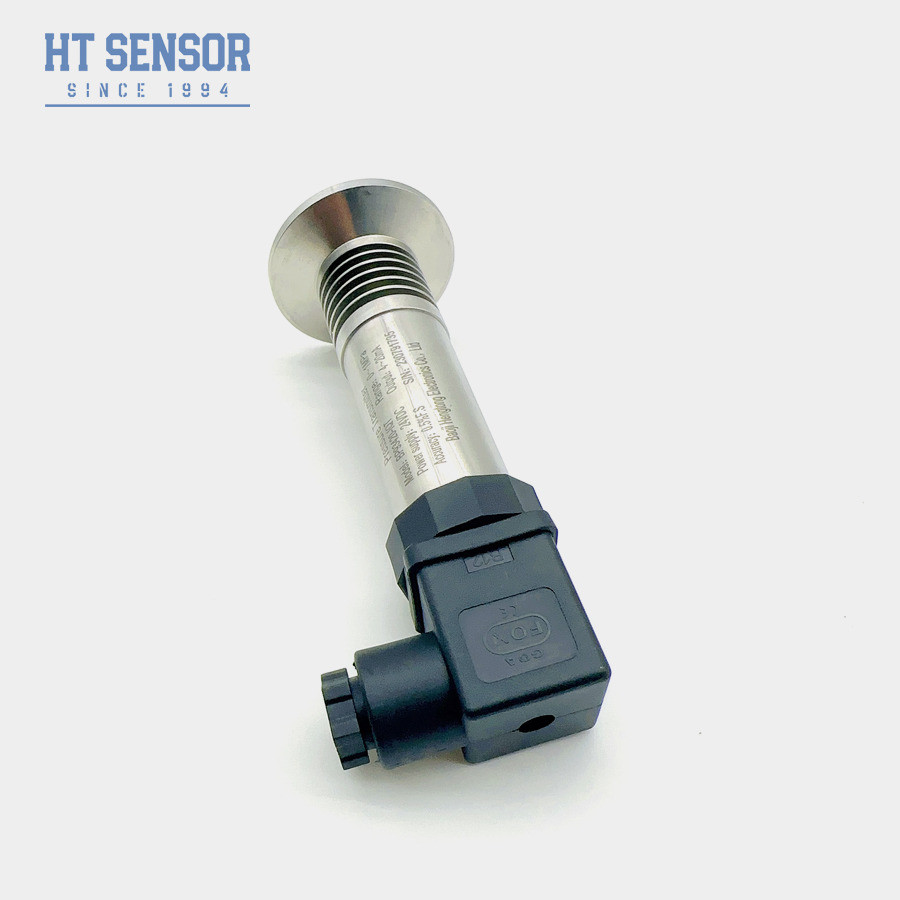

BP93420-IQT Clampe OEM Capteur de pression du diaphragme
Le dispositif doit être équipé d'un dispositif de détection de l'eau.
Introduction du détecteur de pression du diaphragme:
BP93420-IQT émetteur de pression de diaphragme à décharge compact, tout le produit a été rigoureusement testé par divers projets, performances stables et fiables,le grand diaphragme exposé peut empêcher efficacement le blocage des trous de pression causé par la cristallisation des médiasLe corps élastique du capteur de pression à film plat adopte un matériau importé, une technologie d'isolation du diaphragme, un système de détection de la pression de l'air, un système de détection de la pression de l'air, un système de détection de la pression de l'air, un système de détection de la pression de l'air, un système de détection de la pression de l'air, un système de détection de la pression de l'air, un système de détection de la pression de l'air.et la tête d'essai n'a pas de trou d'induction sous pressionLa conception de la structure intégrée est adaptée à la mesure de la pression et au contrôle des milieux visqueux tels que les revêtements chimiques,peintures, la boue, l'asphalte et le pétrole brut.
| Paramètres de performanced'un capteur de pression de diaphragme: | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,3 kg |
Caractéristiques du produitd'un capteur de pression de diaphragme:
1. large plage de mesure, diverses options d'interface de pression
2. Variété des options de signal de sortie
3. réglable zéro et pleine échelle
4- Haute précision, plusieurs connexions de processus stériles
Applicationsd'un capteur de pression de diaphragme:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L
2- industries médicales, biopharmaceutiques et d'hygiène alimentaire destinées à la transformation stérile
3Utilisé dans l'industrie du papier et de l'industrie chimique, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
1. Lors du choix des produits, veuillez vous assurer que le support est compatible avec la partie de contact du produit à tester.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
6La longueur par défaut du câble est de 1,5 m et il existe trois matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
7En cas de fortes vibrations, force d'impact instantané, forte interférence électromagnétique ou radiofréquence et autres exigences particulières, veuillez informer notre société et indiquer dans la commande.
| Guide de commande du capteur de pression du diaphragme | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
