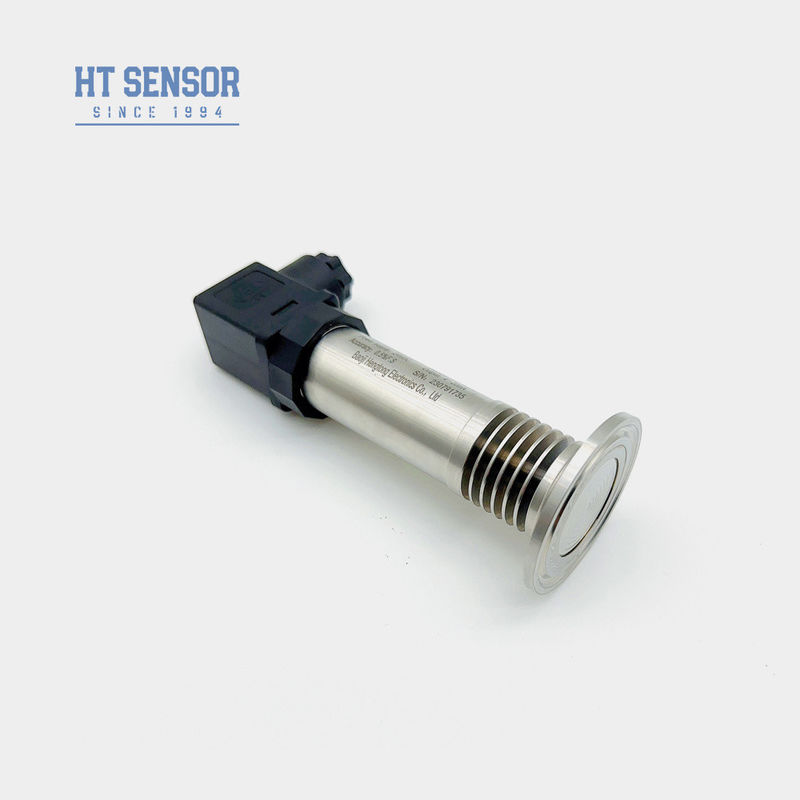

Transmetteur de pression OEM de type Hengtong Clamp avec capteur de pression résistant à haute température
Product Details
| Le numéro de modèle.: | BP93420-IQT | Classement de protection: | IP65 |
|---|---|---|---|
| Matériel de logement: | SS304 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Spécification: | Capteur de pression au silicium | Marque: | HT capteur |
| Origine: | Baoji, en Chine | Code SH: | 9026201090 |
| Type de structure: | Transmetteur de pression au silicium diffusé | Mesure du milieu: | Liquide |
| degré de précision: | 00,5% | Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa |
| Personnalisation: | Disponible OEM et ODM | Modèle: | BP93420-IQT |
| Mettre en évidence |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Description du produit

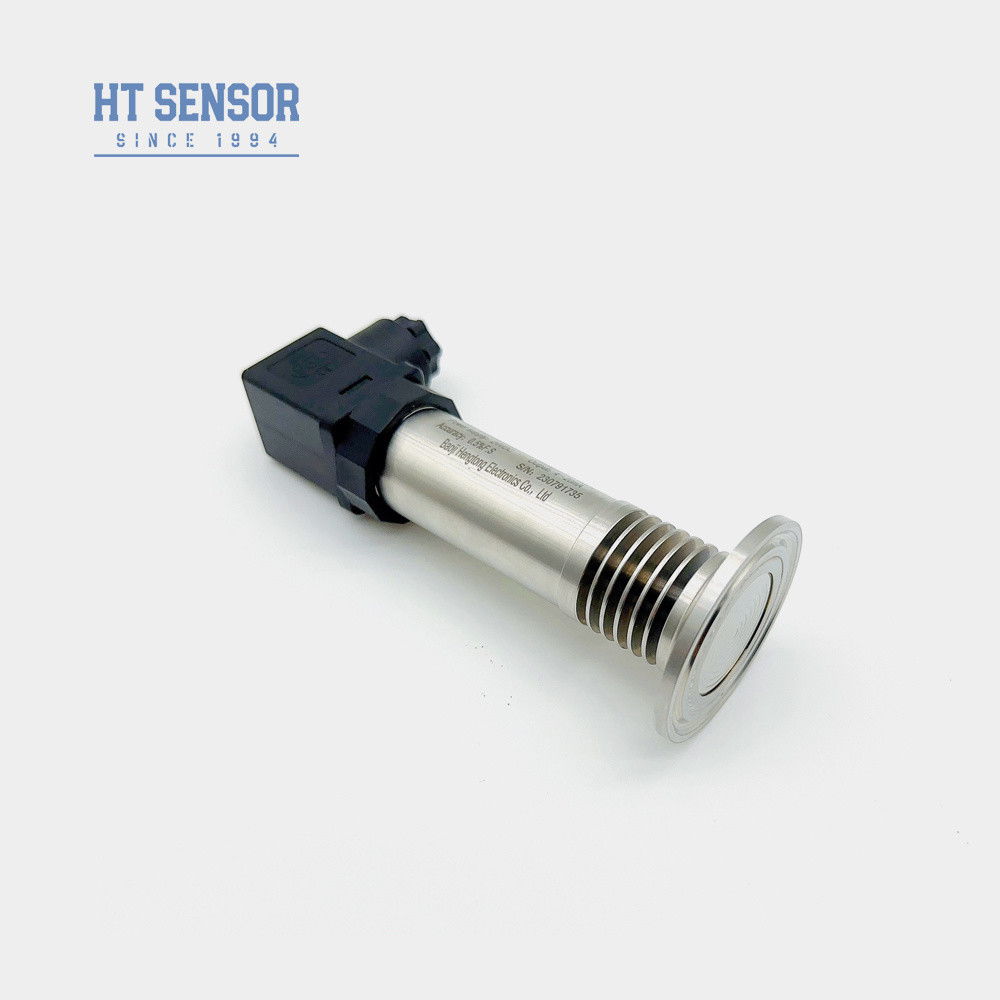

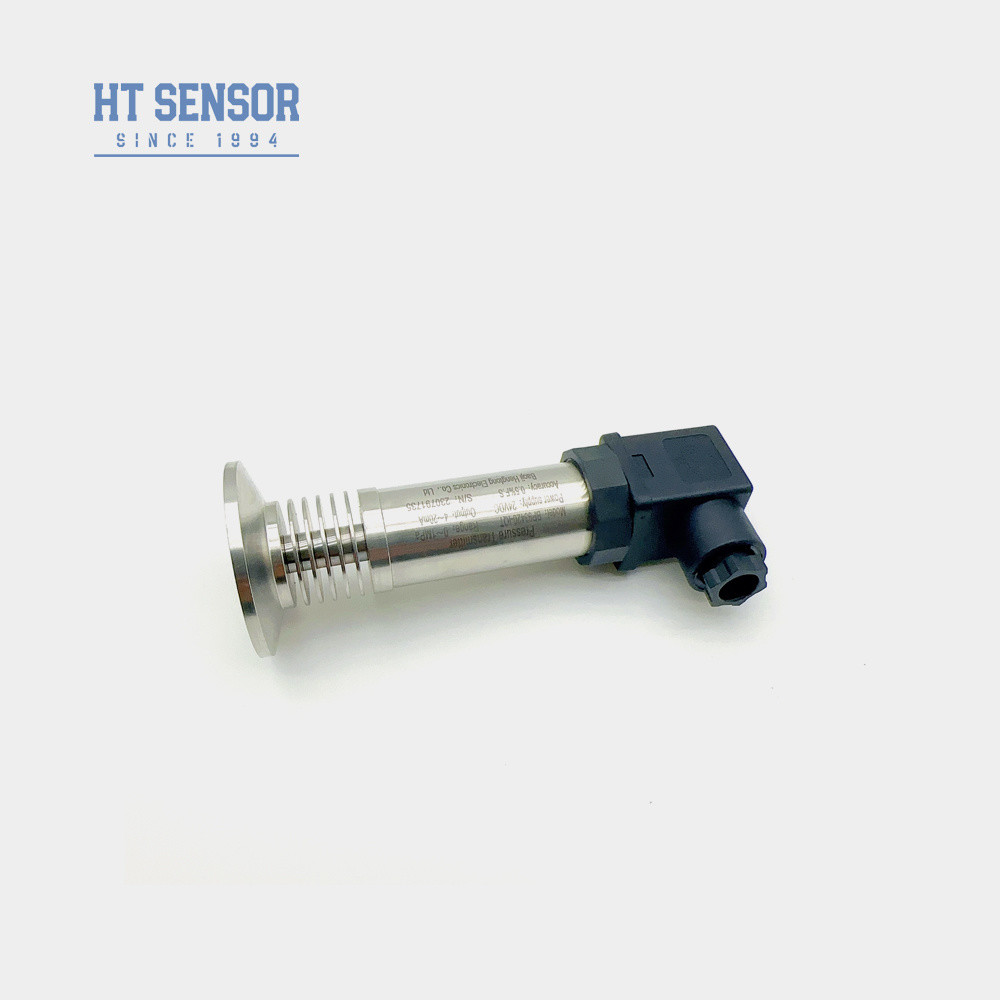

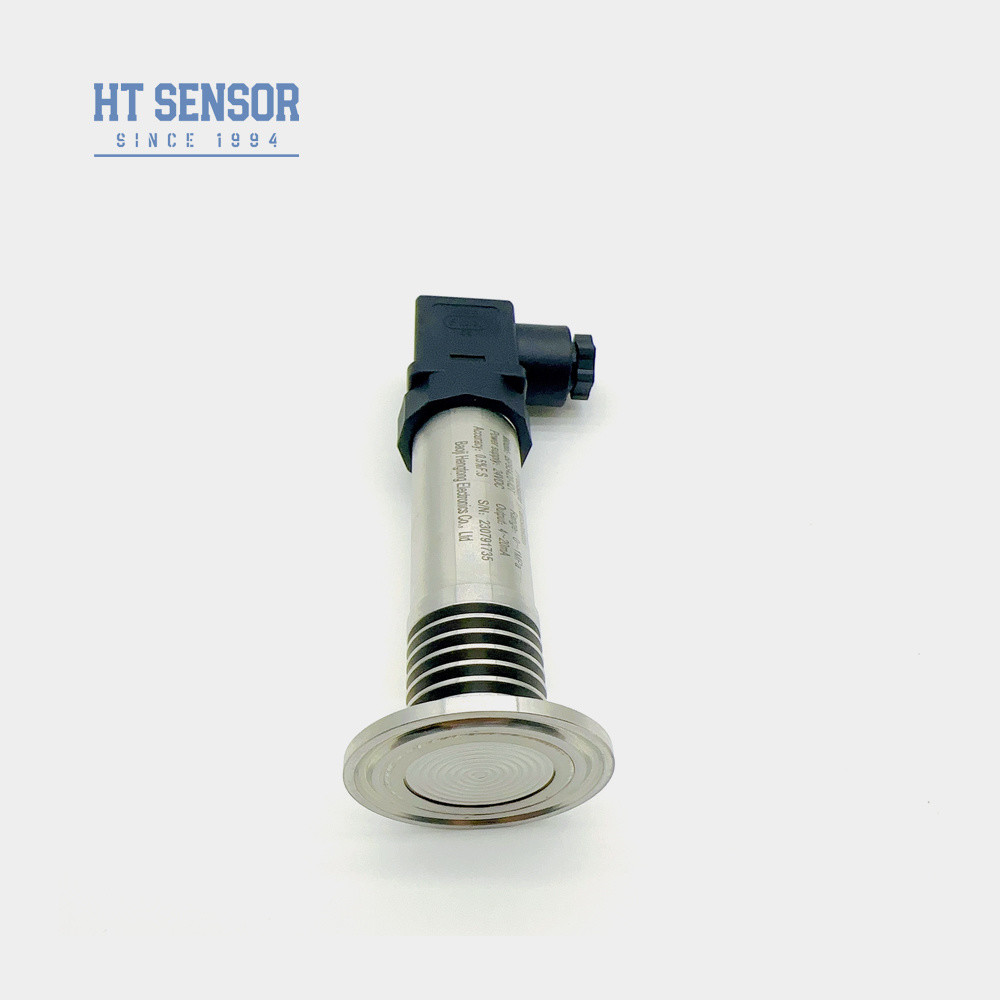

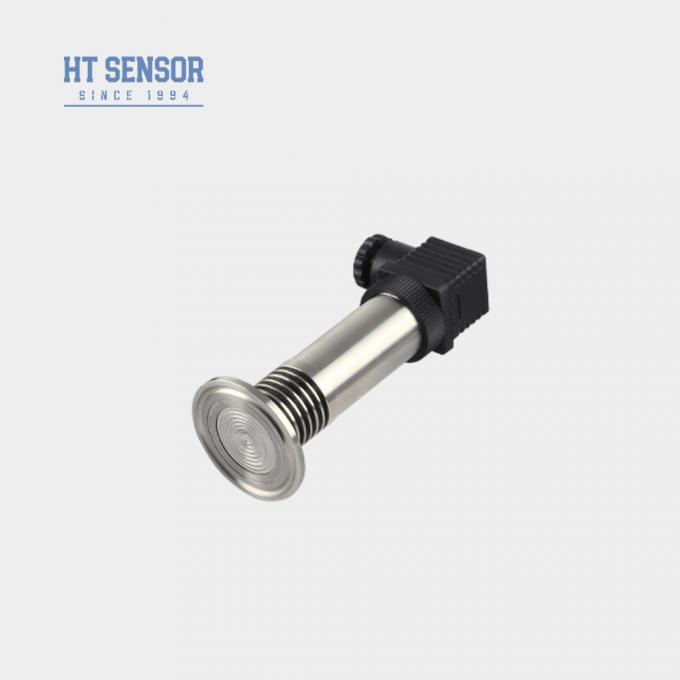

Transmetteur de pression BP93420-IQT
Introduction :
Le transmetteur de pression BP93420-IQT utilise le capteur de pression en silicium de la série HT avec isolation à l'huile comme élément de mesure du signal. Il est doté d'un diaphragme affleurant entièrement métallique et d'une soudure directe avec le raccord process, assurant des connexions précises entre le raccord process et le diaphragme de mesure. L'ensemble du produit a subi des tests rigoureux garantissant des performances stables et fiables et prévenant efficacement le problème de blocage du trou de pression causé par les milieux cristallisants.
Caractéristiques du produit :
1. Large plage de mesure, diverses options d'interface de pression
2. Diverses options de signal de sortie
3. Zéro et pleine échelle réglables
4. Haute précision, multiples raccords process stériles
Applications :
1. Convient pour la mesure des gaz et liquides non corrosifs avec 316L
2. Industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile
3. Utilisé dans les industries du papier et de la chimie, ainsi que pour les mesures de pression des eaux usées et des canettes de boissons. Convient aux systèmes de contrôle hydrauliques et pneumatiques
| Paramètres de performance | |
| Plage de mesure | -100kPa…0kPa ~ 35kPa…3.5MPa |
| Type de pression | Pression relative, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité | ≤0,1 % FS |
| Hystérésis | ≤0,1 % FS |
| Stabilité à long terme | ±0,1 % F.S/An (Typique) ±0,2 % F.S/An (Maximum) |
| Dérive de température du point zéro | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70ºC (≤10 mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10 g, 55 Hz ~ 2 kHz |
| Matériau du boîtier | 304, 316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100 MΩ 100 VDC |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,3 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
| 4~20 mA | 12~30 VDC | 2/3/4 fils |
| 0~10/20 mA | 3 fils |
|
| 0/1~5 V | ||
| 0/1~10 V | ||
| 0,5~4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3,6~30 V / Batterie | 4 fils |
| Conseils de commande |
- Compatibilité des matériaux
- Vérifiez que le milieu mesuré est chimiquement compatible avec les matériaux mouillés du produit avant de le sélectionner.
- Remarque sur les modèles antidéflagrants
- Les configurations antidéflagrantes standard excluent par défaut les têtes d'affichage numériques.
- Exigence d'alimentation de la tête d'affichage
- Pour les transmetteurs équipés d'écrans LCD/LED, maintenez une alimentation minimale de 20 VDC pour garantir un fonctionnement correct.
- Meilleures pratiques d'installation
- Pour garantir la fiabilité opérationnelle :
- Installez des parafoudres sur le site de mesure
- Mettez à la terre en toute sécurité le transmetteur et l'alimentation électrique
- Spécifications des câbles
- Configuration par défaut : pas de câble en polyéthylène.
- Matériaux alternatifs disponibles (PTFE/PVC) - doivent être spécifiés lors de la commande.
- Exigences particulières
- Informez notre équipe technique et indiquez clairement dans votre commande si l'application implique :
- Environnements à fortes vibrations
- Chocs de pression transitoires
- Interférences EMI/RFI importantes
- Pour des performances optimales, veuillez fournir des détails complets sur l'application avec les spécifications de votre commande.

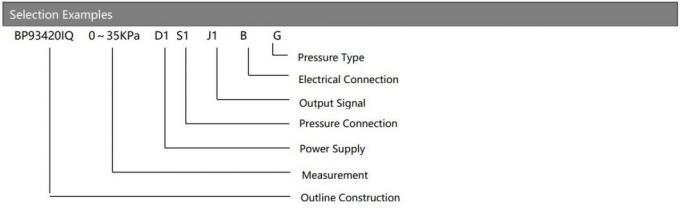

| Guide de commande | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Code | Construction générale | |||||||
| IB | Transmetteur de pression général | IX | Transmetteur de pression avec affichage | |||||
| IE | Transmetteur de pression aéronautique résistant aux chocs | IIC/III | Transmetteur de pression industriel général/avec affichage | |||||
| IF | Transmetteur de pression étanche à l'humidité | IIE/IIIE | Transmetteur de pression général/avec affichage | |||||
| IN | Transmetteur de pression dédié à la climatisation | |||||||
| IC | Transmetteur de pression haute température | |||||||
| IQ1/IQ2 | Transmetteur de pression à grand diaphragme/haute température | |||||||
| Plage de mesure | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa ou MPa | X : Indique la plage de mesure réelle | |||||||
| Code | Alimentation | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autre | |||||||
| Code | Signal de sortie | |||||||
| S1 | 4~20 mADC | S5 | 0~20 mADC | |||||
| S2 | 1~5 VDC | S6 | 0~10 VDC | |||||
| S3 | 0~5 VDC | S7 | 0,5~4,5 VDC | |||||
| S4 | 0~10 mADC | |||||||

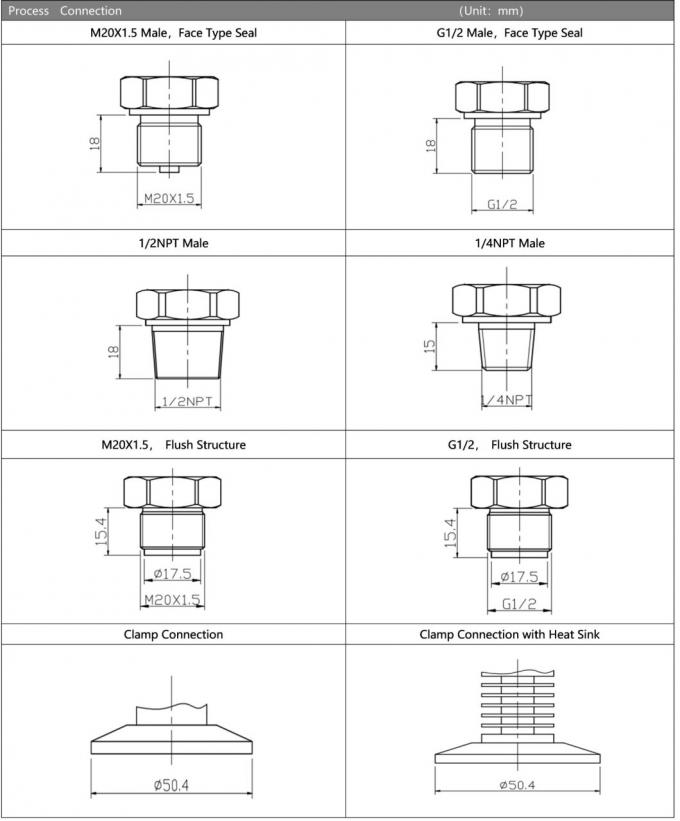

| Code | Raccord de pression | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Autre | |||||||

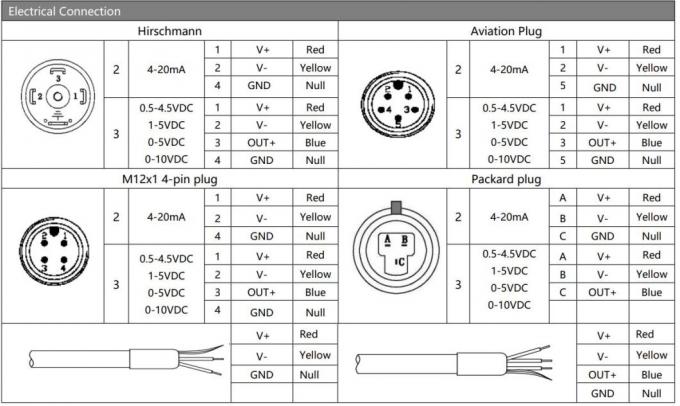

| Code | Raccordement électrique | |||||||
| B1 | Hirschmann | |||||||
| B2 | Prise PG7 | |||||||
| B3 | Sortie de câble scellée | |||||||
| B4 | Boîtier industriel 2088 | |||||||
| B5 | Boîtier industriel 2088 avec affichage | |||||||
| B6 | Autre | |||||||
| Code | Type de pression | |||||||
| G | Pression relative | |||||||
| A | Pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
