Transmetteur de pression sanitaire à haute température 4-20mA Transmetteur de pression de diaphragme
Product Details
| Modèle N°.: | BP93420-IQT Capteur de pression du diaphragme | Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa |
|---|---|---|---|
| Grade de précision: | 00,5% | Réponse en fr3quence: | 2.4kHz |
| Matériel de logement: | alliage d'aluminium | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Temps de fonctionnement.: | -20 à 80 °C | Type de noyau: | Capteur de pression au silicium piézorésistif |
| Mesure du milieu: | Liquide, gaz, pétrole | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Mettre en évidence |
transmetteur de pression 4-20mA sanitaire,Transmetteur de pression sanitaire à haute température,Transmetteur de pression du diaphragme à décharge de 4 à 20 mA |
||
Product Description

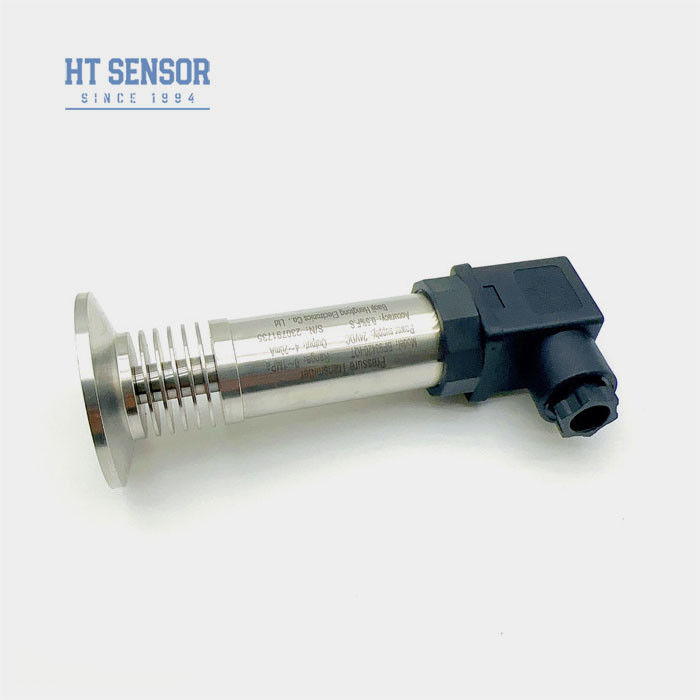

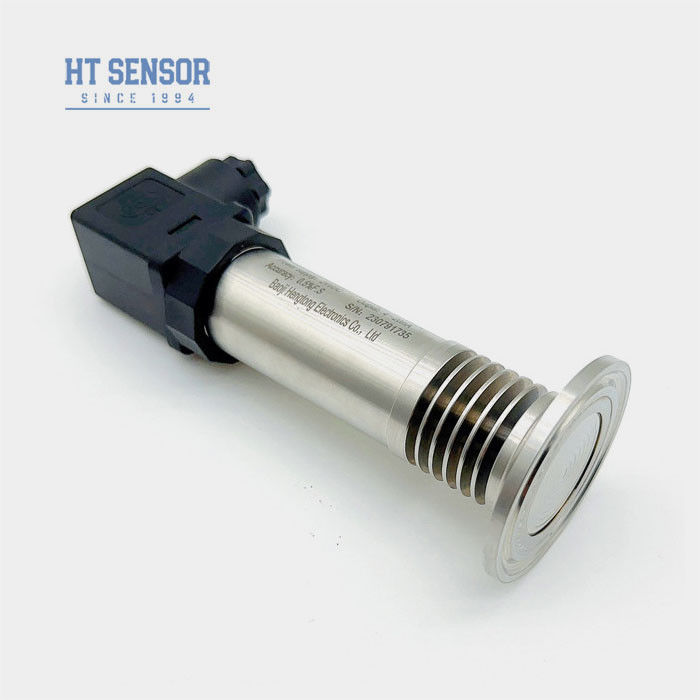

Transmetteur de pression sanitaire à haute température 4-20mA Capteur de pression du diaphragme
Le dispositif doit être équipé d'un système de contrôle de la pression.
Introduction du capteur de pression du diaphragme:
L'émetteur de pression BP93420-IQT intègre comme composant de mesure du signal le noyau d'isolement à base d'huile à résistance à la pression de la série HT.Il est conçu avec un diaphragme à vide en métal complet et directement soudé à la connexion de processus, assurant des connexions précises et fiables entre les deux. Le produit a fait l'objet d'essais approfondis pour garantir des performances cohérentes et fiables,prévenir efficacement le blocage des trous sous pression causé par la cristallisation des milieux
Caractéristiques du produitde capteur de pression du diaphragme:
1. large plage de mesure, diverses options d'interface de pression
2. Variété des options de signal de sortie
3. réglable zéro et pleine échelle
4- Haute précision, plusieurs connexions de processus stériles
Applicationsde capteur de pression du diaphragme:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L
2- industries médicales, biopharmaceutiques et d'hygiène alimentaire destinées à la transformation stérile
3. Utilisé dans l'industrie du papier et de la chimie
| Paramètres de performance | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,3 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.

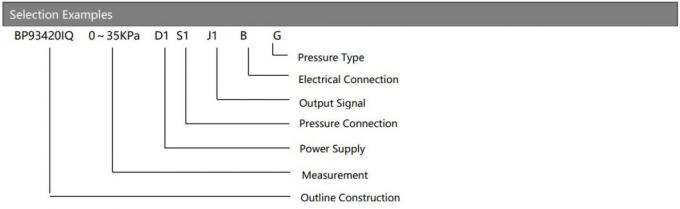

| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||

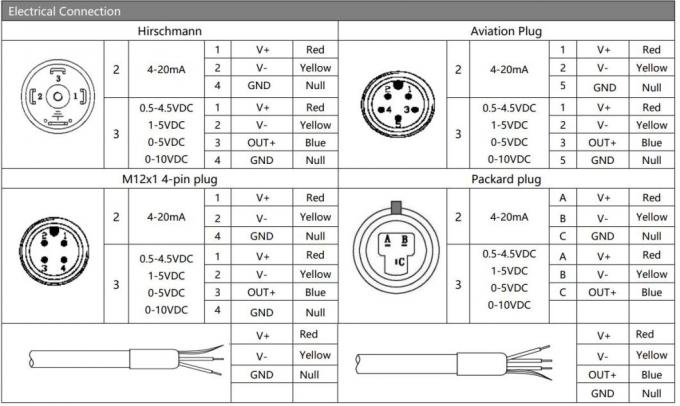

| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
1Q: Êtes-vous un fabricant ou une société commerciale?
R: Nous sommes un fabricant qui se concentre sur le capteur de pression depuis 30 ans.
2Q: Quels certificats internationaux avez-vous?
R: Certifié ISO9001, CE, RoHS.
3Q: Quelle est votre capacité de production?
R: Nous avons produit 500 000 capteurs de pression.
4Q: Quel est le délai de livraison de votre produit?
R: Les stocks sont disponibles pour certains produits. Le délai de livraison typique est de 8 à 14 jours ouvrables pour les produits sans personnalisation.
Remarque: le délai de livraison peut varier selon les produits. Veuillez nous contacter pour un délai détaillé.
5Q: Quelle est la garantie de vos produits?
R: Notre garantie est de 24 mois après expédition.
6Q: Fournissez-vous des produits personnalisés?
R: Oui, nous pouvons marquer au laser votre logo, modèle et informations de produit selon vos exigences. Nous fournissons le service OEM et ODM.
