316L Capteur de pression au silicium diffusé, pinceau, diaphragme, transmetteur de pression
Brand Name:
HT SENSOR
Place of Origin:
Baoji, en Chine
Certification:
CE,RoHs,ISO9001
Minimum Order Quantity:
1
Price:
negotiable
Supply Ability:
5000 pièces/mois
Product Details
| Modèle N°.: | BP93420-IQ | personnalisé: | personnalisé |
|---|---|---|---|
| Estimation de protection: | Pour la protection contre la corrosion | Matériel de logement: | autres |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Spécification: | Capteur de pression de silicium | Marque déposée: | HT capteur |
| Origine: | Baoji, Chine | Code du SH: | 9026209090 |
| Capacité d'approvisionnement: | 2000PCS/Month | Mesure du milieu: | gaz ou liquide |
| Grade de précision: | 00,5% | Plage de pression: | - 100kPa... 0kPa ~ 35kPa... Je suis désolé.3.5 MPa |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | Les échantillons: | US$ 48/Piece 1 morceau (Min.Order) |
| Mettre en évidence |
Capteur de pression au silicium diffusé 316L,Serre de capteur de pression au silicium diffus,316L Transmetteur de pression du diaphragme à pince |
||
Product Description

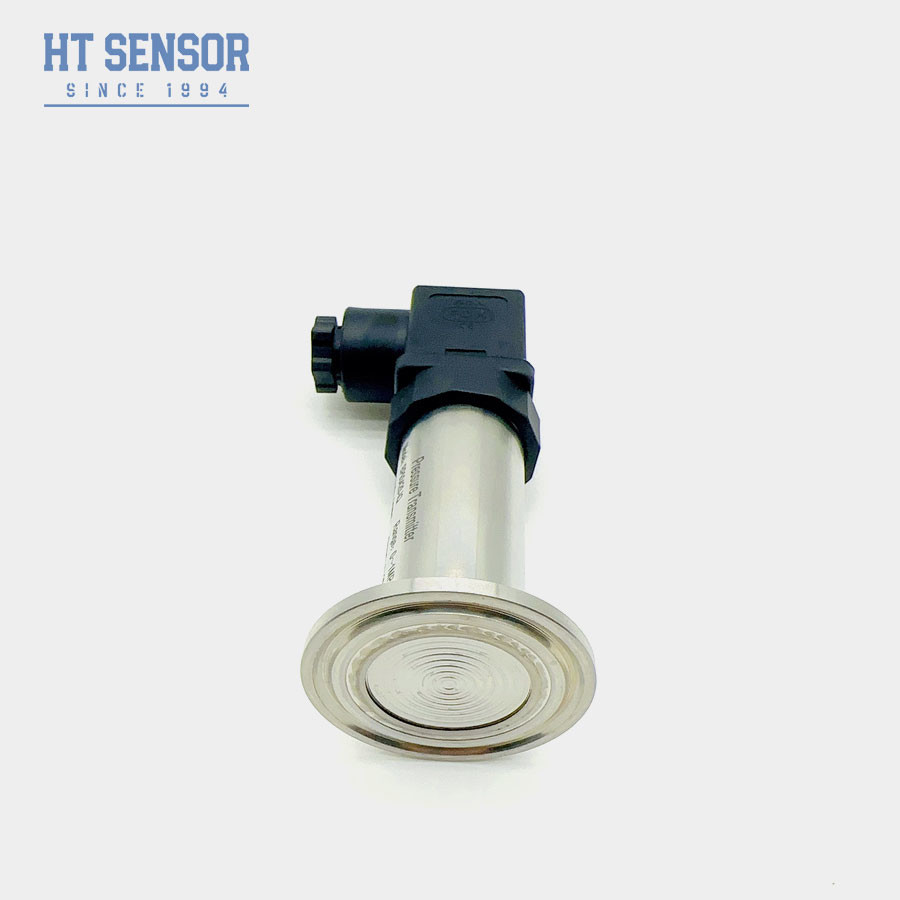

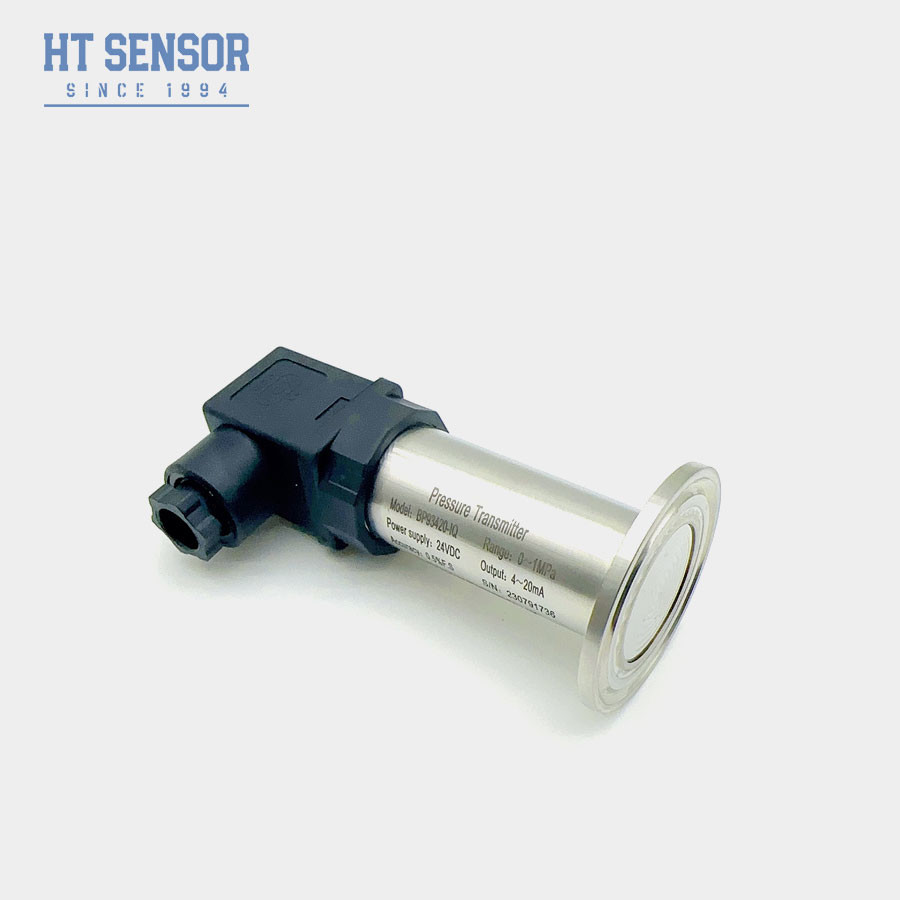

HT Clampe à résistance à la pression au silicium diffus Transmetteur de pression au diaphragme
Transmetteur de pression BP93420-IQ
Introduction:
L'émetteur de pression BP93420-IQ utilise le noyau rempli d'huile d'isolation en silicium de la série HT comme élément de mesure du signal.le diaphragme et le soudage direct avec la connexion de procédé, assurant des connexions précises entre la connexion de procédé et le diaphragme de mesure.L'ensemble du produit a été soumis à des tests rigoureux garantissant des performances stables et fiables et empêchant efficacement le problème de blocage des trous de pression causé par les milieux de cristallisation.
Caractéristiques du produit:
1- Transmetteur de pression au diaphragme.
2. Mesure de haute précision
3. Distances de mesure multiples
4. Types de signaux de sortie multiples
5Classe de protection élevée
6. Large plage de température de fonctionnement
7. Capacité de surcharge élevée
8Temps de réponse rapide.
9. Méthodes d'installation multiples
10. Certifications multiples
Applications:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L
2- industries médicales, biopharmaceutiques et d'hygiène alimentaire destinées à la transformation stérile
3Utilisé dans l'industrie du papier et de l'industrie chimique, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons
| Paramètres de performance | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.

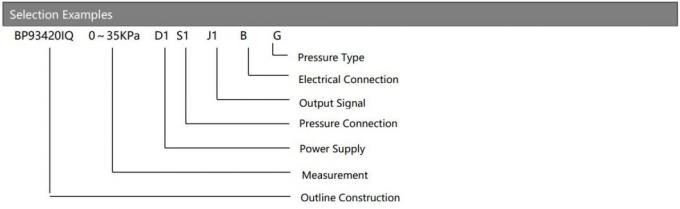

| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||

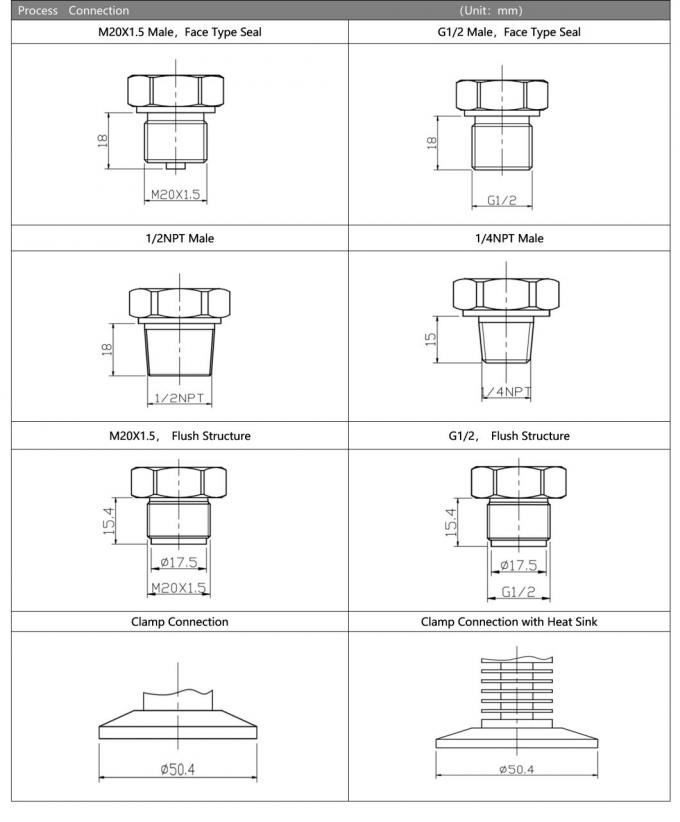

| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||

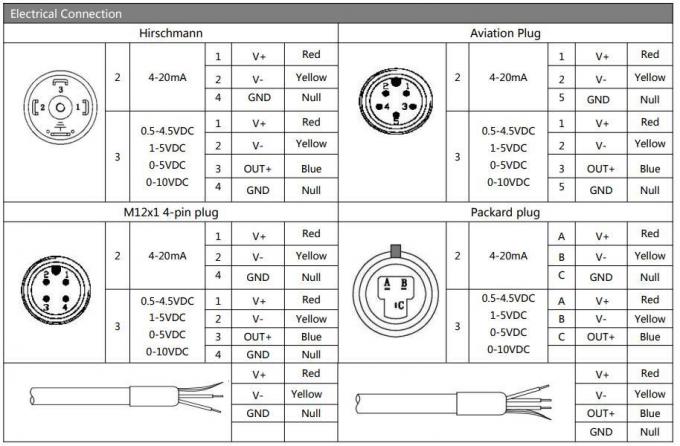

| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
