4-20mA émetteur de pression intelligent écoulement sanitaire φ50.4mm capteur de pression intelligent
Product Details
| Modèle N°.: | BP93420-IQT émetteur de pression intelligent | Grade de précision: | 00,5% |
|---|---|---|---|
| Plage de pression: | - 100kPa... 0kPa ~ 35kPa... Je suis désolé.3.5 MPa | Estimation de protection: | Pour la protection contre la corrosion |
| Le poids: | ~ 0,3 kg | Réponse en fr3quence: | 2.4kHz |
| Matériel de logement: | autres | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Mesure du milieu: | Liquide | Personnalisation: | Disponible Une demande personnalisée |
| Mettre en évidence |
Transmetteur de pression intelligent de 20 mA,Émetteur de pression intelligent de 4 mA,50Capteur de pression intelligent de.4 mm |
||
Product Description

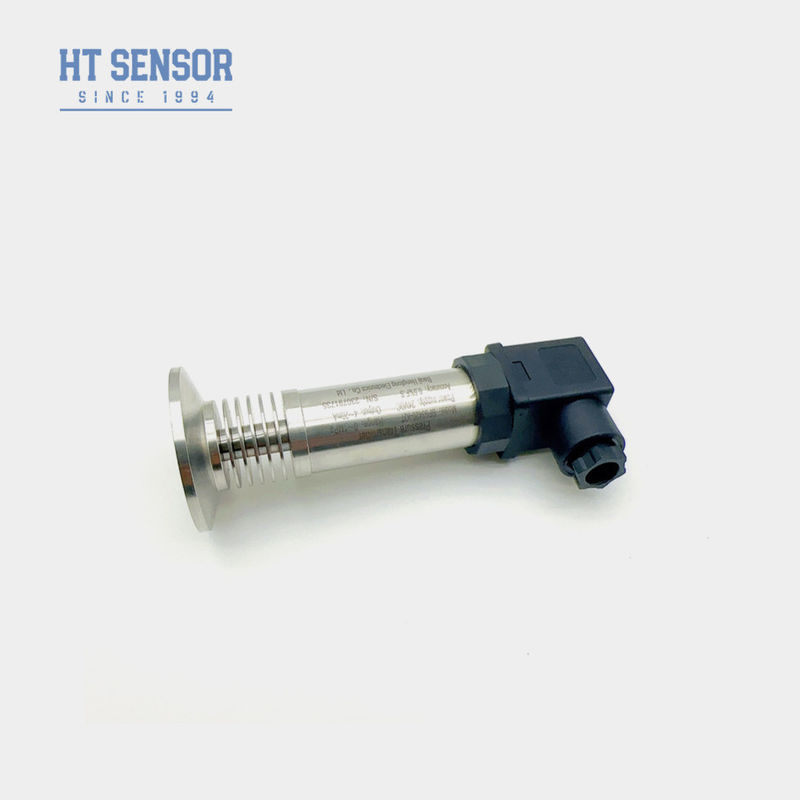

4-20mA Départ sanitaire Φ50.4mm Capteur de pression du transmetteur de pression intelligent
Transmetteur de pression sanitaire BP93420-IQT
Introduction du transmetteur de pression sanitaire:
L'émetteur de pression BP93420-IQT utilise le noyau rempli d'huile d'isolation en silicium résistant à la pression de la série HT comme élément de mesure du signal.Il est doté d'un diaphragme à vide en métal complet et de soudage direct avec la connexion de processus, assurant des connexions précises entre la connexion de procédé et le diaphragme de mesure.L'ensemble du produit a été soumis à des tests rigoureux garantissant des performances stables et fiables et empêchant efficacement le problème de blocage des trous de pression causé par les milieux de cristallisation.
Caractéristiques du produitd'un émetteur de pression sanitaire:
1. Différentes options d'interface de pression
2. Variété des options de signal de sortie
3- Haute précision, plusieurs connexions de processus stériles
Applicationsd'un émetteur de pression sanitaire:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L
2- industries médicales, biopharmaceutiques et d'hygiène alimentaire destinées à la transformation stérile
3Utilisé dans l'industrie du papier et de l'industrie chimique, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons
| Paramètres de performance | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,3 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
2Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
3.L'anneau O en caoutchouc fluoré a une plage de température de fonctionnement nominale de -20oC à 250oC. Si la température de fonctionnement du produit est inférieure à -20oC, un joint d'anneau O EPDM doit être choisi à la place.
4.Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
