Transmetteur de pression de diaphragme à décharge stable SS304 Capteur de pression de haute précision
Product Details
| Modèle N°.: | BP93420-IQT | personnalisé: | personnalisé |
|---|---|---|---|
| Matériel de logement: | SS304 | Estimation de protection: | Pour la protection contre la corrosion |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Spécification: | Capteur de pression de silicium | Marque déposée: | HT capteur |
| Origine: | Baoji, Chine | Code du SH: | 9026201090 |
| Capacité d'approvisionnement: | 50000 PCS/an | Le type: | Transmetteur de pression normale |
| Type de structure: | Transmetteur de pression au silicium diffusé | Mesure du milieu: | Air et liquide |
| Grade de précision: | 00,5% | Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 100MPa. - Je ne peux pas le faire. |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | Les échantillons: | US$ 70/Piece 1 morceau (Min.Order) |
| Personnalisation: | Disponible Une demande personnalisée | Modèle: | 1 |
| Mettre en évidence |
Transmetteur de pression du diaphragme à décharge stable,Transmetteur de pression du diaphragme SS304,SS304 Capteur de pression de haute précision |
||
Product Description
Description du produit

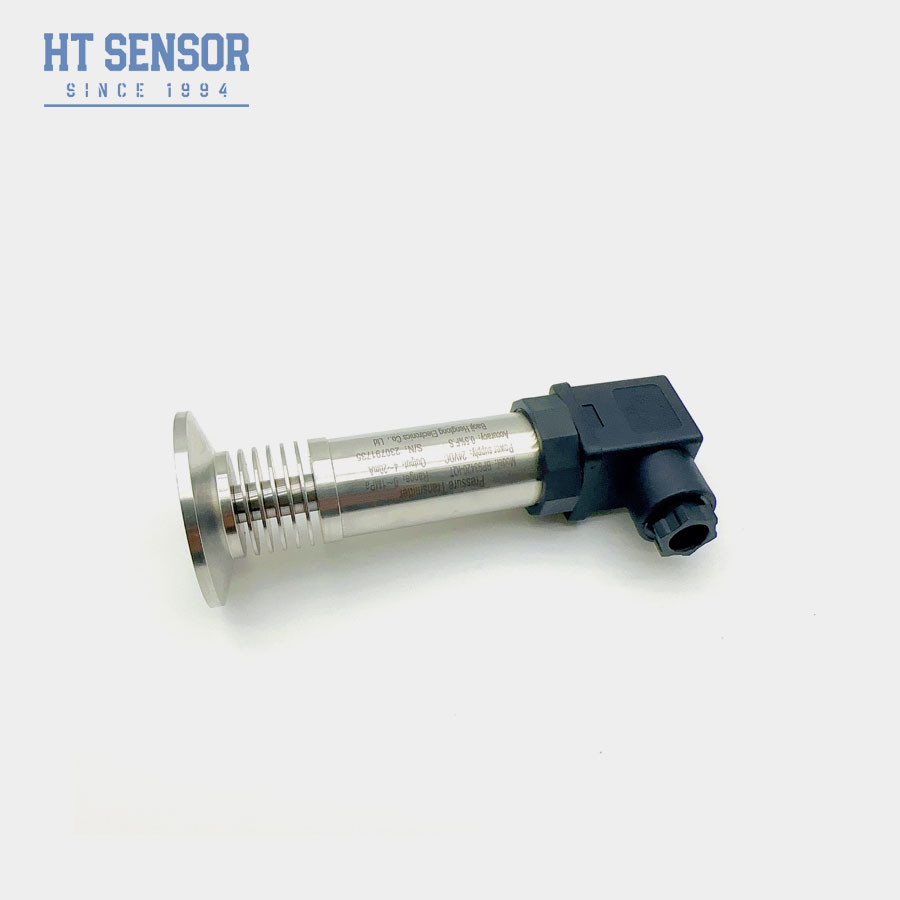

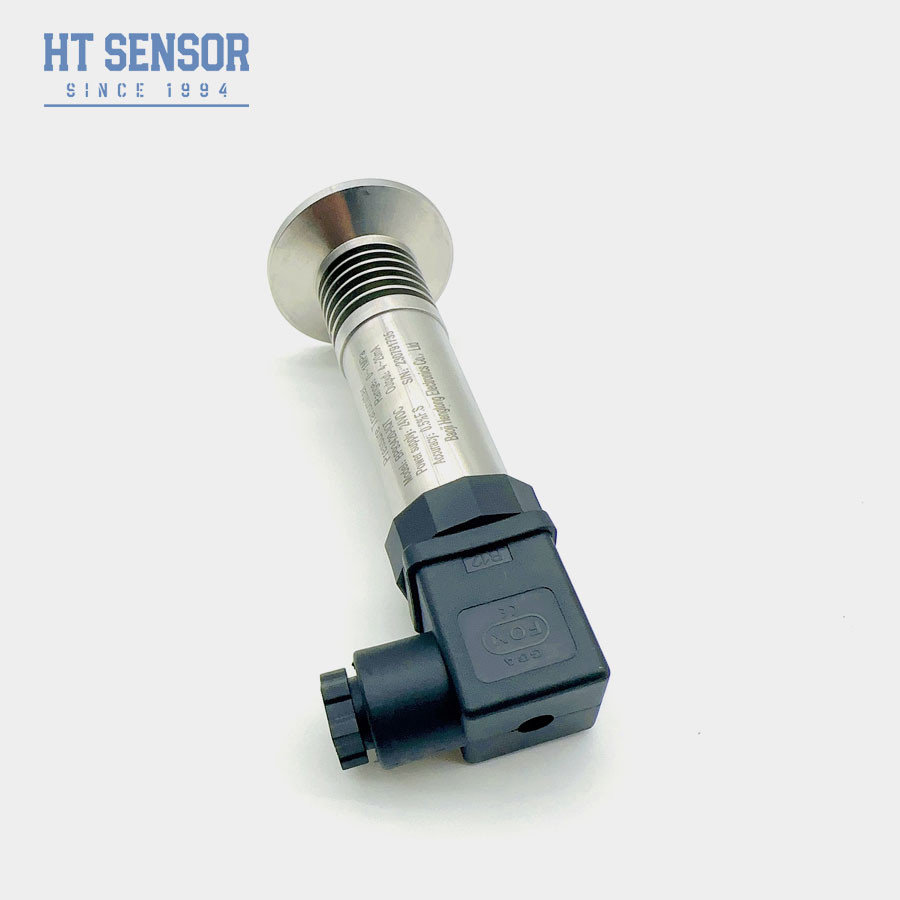

Un rouleau sanitaire relié à un émetteur de pression
BP93420-IQT PrésurgenceTémetteur de rançon
La mise en place deCapteur de pression du diaphragme:
BP93420-IQTLe transmetteur de pression du diaphragme à clamp flush est un dispositif utilisé pour mesurer et convertir les signaux de pression. Il adopte une technologie de détection à film plat de type clamp,qui peut mesurer avec précision la pression de divers liquides et gaz, et a une grande précision, stabilité et fiabilité. Il a également une variété de gammes de mesure et de types de signaux de sortie à choisir pour différents besoins d'application.l'équipement est également résistant à la corrosion et à haute température, haute résistance aux chocs et résistance à l'eau et à la poussière, facile à installer et à utiliser, adapté à une variété d'applications industrielles pour mesurer et contrôler la pression
Caractéristiques du produit:
- Transmetteur de pression à diaphragme à pince à silicium diffus
- Mesure de haute précision
- Variété de gammes de mesure
- Types de signaux de sortie multiples
- Classe de protection élevée
- Large plage de température de fonctionnement
- Capacité de surcharge élevée
- Temps de réponse rapide
- Méthodes d'installation multiples
- Certifications multiples
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L
- Idéal pour la protection de l'environnement et les industries chimiques
- Utilisé dans les industries maritime et aéronautique
- Bien adapté à une utilisation dans les domaines médical, biopharmaceutique et d'hygiène alimentaireles industries.
| Paramètres de performance | |
| Plage de mesure | 0 ~ 35Kpa... ~3.5MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤1.5 fois la plage nominale |
| Précision @ 25oC | ±00,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ±00,1% F.S/Année(Typical) ± 0,2% F.S/Année(maximum) |
| Dérive de température au point zéro | ±0.02Pour les véhicules de type à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur.01Pour les véhicules à moteur à combustion interne, la valeur maximale de l'indicateur de CO2 doit être égale ou supérieure à: |
| Dérive de température à pleine échelle | ±0.02Pour les véhicules de type à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur.01Pour les véhicules à moteur à combustion interne, la valeur maximale de l'indicateur de CO2 doit être égale ou supérieure à: |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | -20-70oC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2KHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | 316 L |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db II. Les produitsC T6 Gb |
| Classement de protection | Je suis...P65 |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~0.55en kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | 2/3/4Le- Je suis désolé. |
| 0 à 10/20 mA | 3 Le- Je suis désolé. |
|
| 0/1 à 5 V | ||
| 0/1~ 10V | ||
| 0.5 à 4,5 V | 5VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fil de fer |
| Exemples de sélection |
| Les ordres Le guide | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | C.I. | Transmetteur à haute température | |||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||

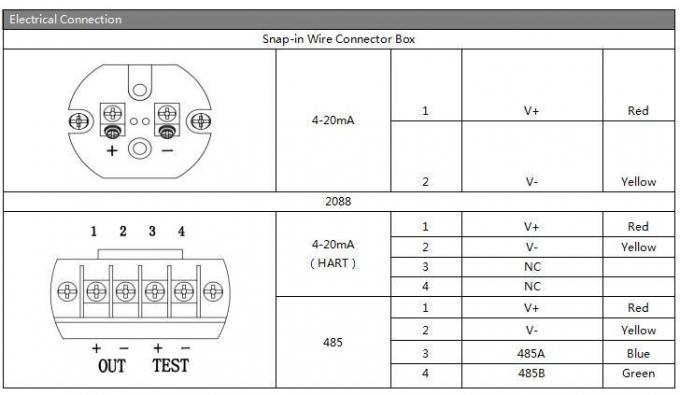

| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5. La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
