Transmetteur de pression différentielle de 4 à 20 ma affichage LCD 24vdc Transmetteur de niveau Dpt
Product Details
| Modèle N°.: | BP93420D-III | Max Range: | 2Mpa |
|---|---|---|---|
| Produits: | 4 à 20 mA | Min Range: | 10kPa |
| Type de pression: | Différence de pression | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Spécification: | 10 kPa à 2 MPa | Origine: | Chine |
| Code du SH: | 9026201090 | Capacité d'approvisionnement: | 2000pcs/year |
| Le type: | Transmetteur differentiel de pression | Type de structure: | Transmetteur de pression au silicium diffusé |
| Mesure du milieu: | Gaz ou liquide | Grade de précision: | 00,25%, 0,5% |
| Plage de pression: | Pour les appareils à combustion interne | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Les échantillons: | US$ 80/Piece 1 morceau (Min.Order) | ||
| Mettre en évidence |
émetteur de la différence 4-20mA de pression,Transmetteur de pression différentielle affichage LCD 24vdc,Émetteur de niveau 4-20ma 24vdc Dpt |
||
Product Description

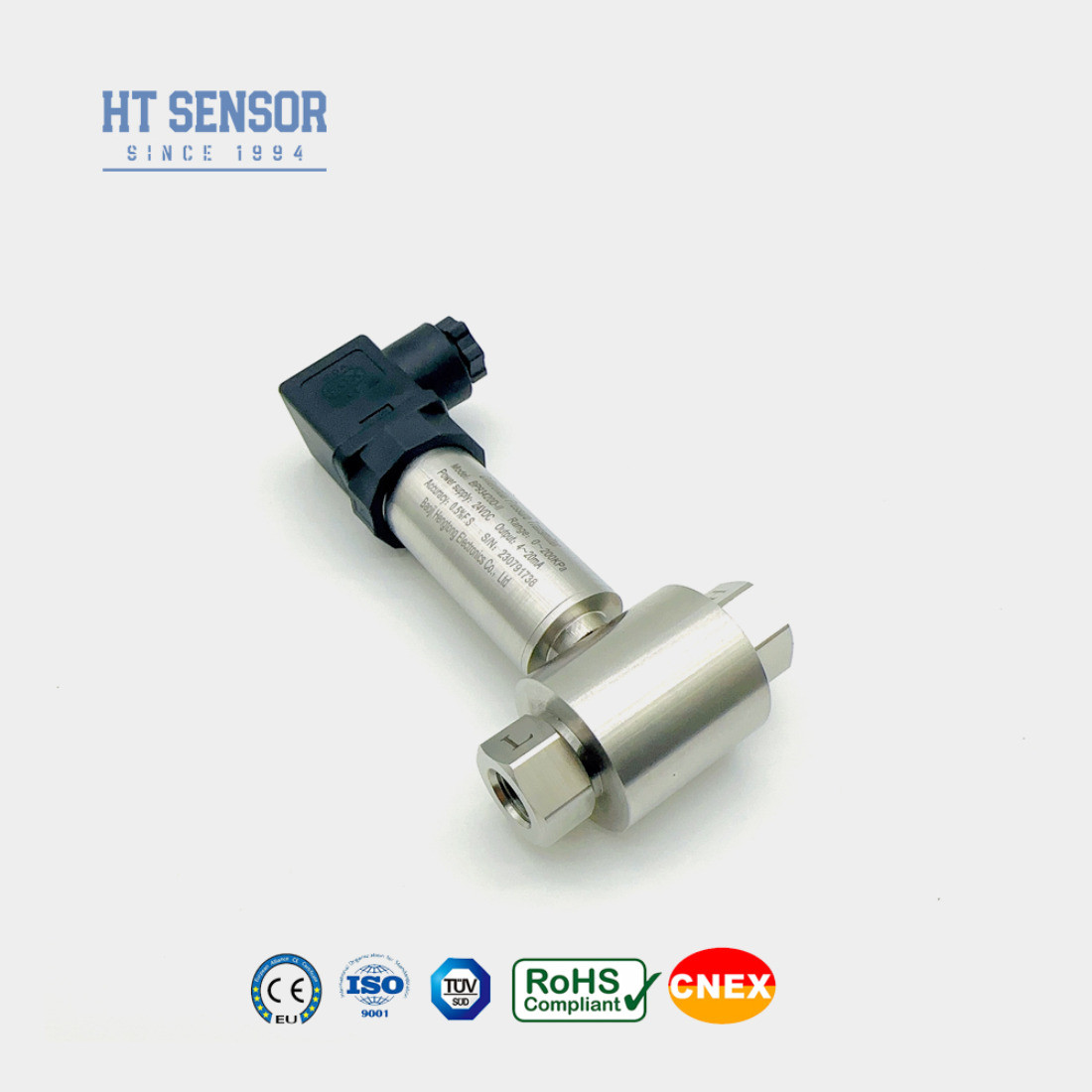

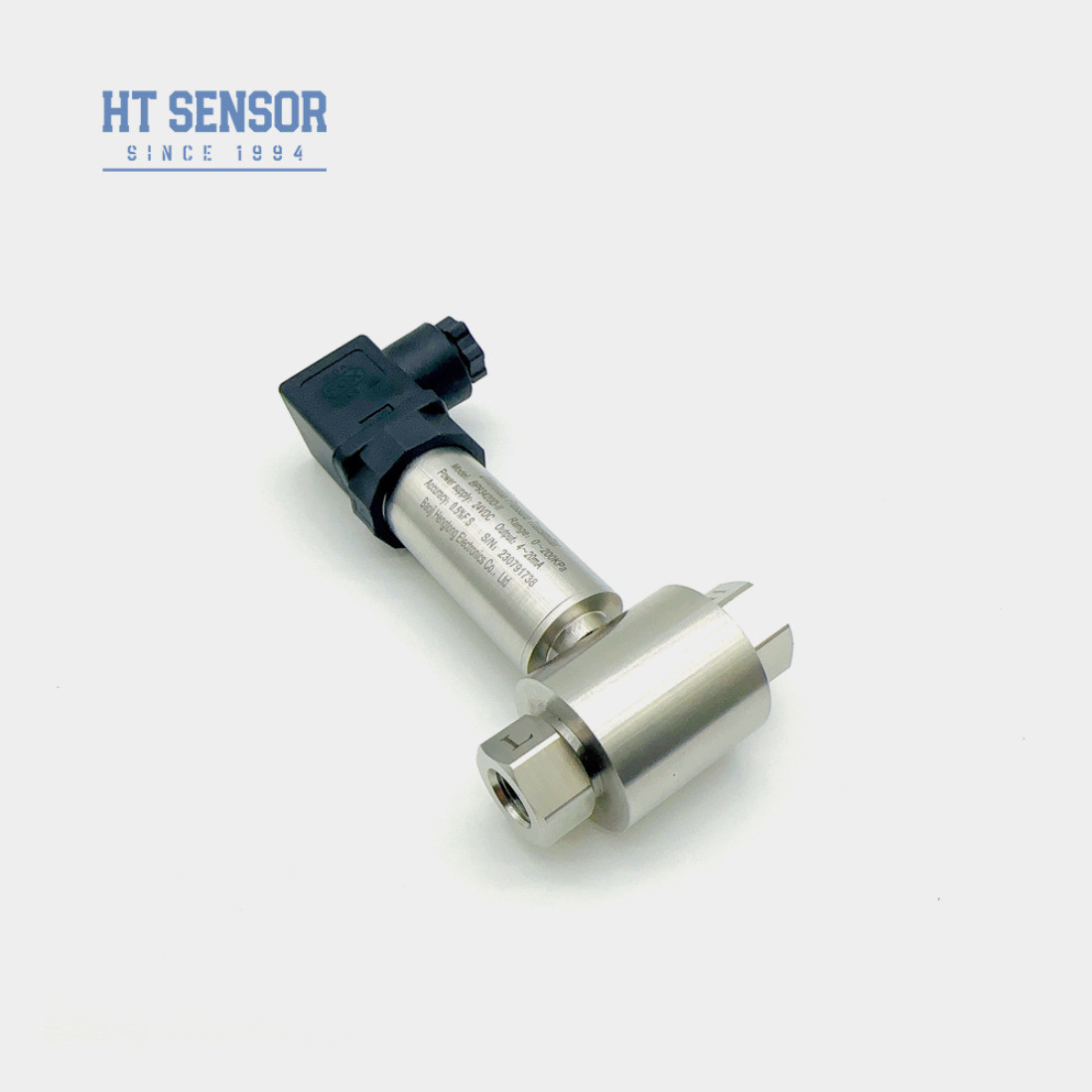

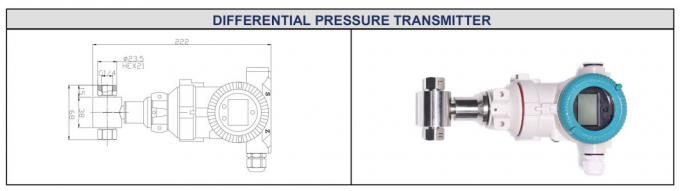

BP93420DIII affichage LCD 24VDC 4-20MA émetteur de pression différentielle
Introduction d'un émetteur de pression différentielle
L'émetteur de pression différentielle BP93420DIII utilise un capteur de silicium piézorésistif.
Les deux extrémités du capteur sont équipées de diaphragmes ondulés, le pont Wheatstone sur la puce du capteur produit un signal de sortie qui montre une excellente linéarité avec la pression différentielle.Cela permet de mesurer avec précision la pression différentielleL'émetteur est idéal pour effectuer des mesures de pression différentielle dans diverses applications gazières et liquides, en particulier dans des industries telles que la
pétrole, produits chimiques pour les installations de pipelines

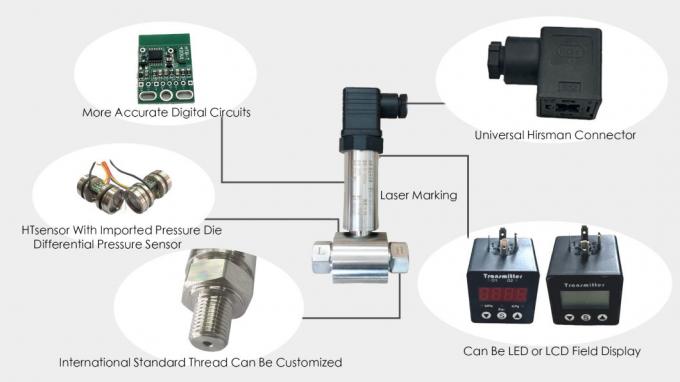

Caractéristiques du produit:
1L'émetteur est doté d'une structure en acier inoxydable, ce qui le rend compactet facile à installer
2Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables

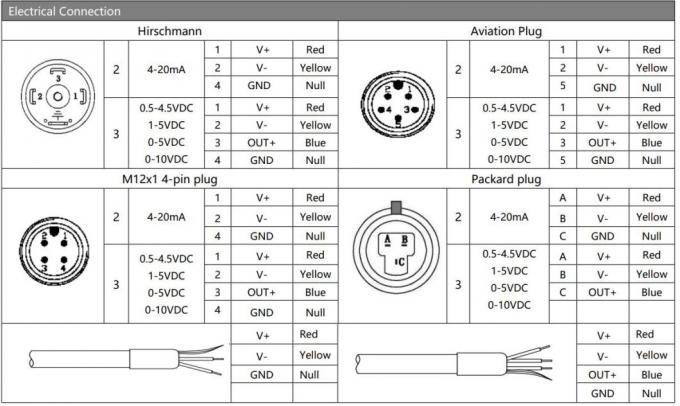

3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applications:
1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologie.
2Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
3- Mesure de la pression dans les conduites et les chambres de four
| Paramètres de performance | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa, de 0 à 20 KPa), 0 à 70 °C, de 10 à 70 °C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le milieu mesuré est compatible avec les parties en contact du produit.
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
Guide de commande:
| BP93420X | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DIII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 ¢ 20 mADC | S2 | 4 ¢ 20mADC avec Hart | |||||
| S3 | Résistance à la compression | |||||||

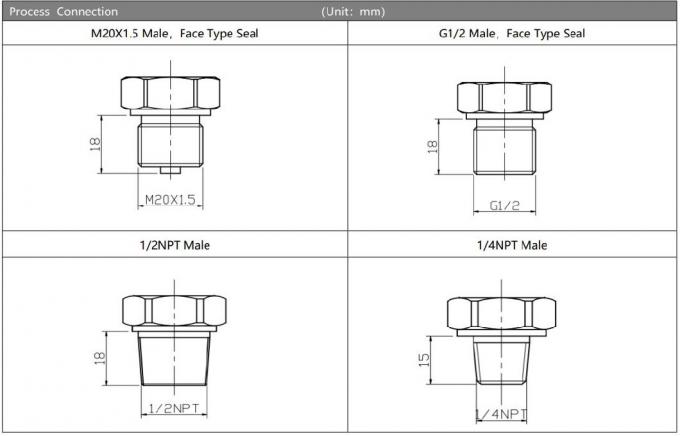

| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
| Questions et réponses |
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
